Шнуры DVI

Формат данных, используемый в DVI, основан на PanelLink — формате последовательной передачи данных, разработанном фирмой Silicon Image. Использует технологию высокоскоростной передачи цифровых потоков TMDS (Transition Minimized Differential Signaling — дифференциальная передача сигналов с минимизацией перепадов уровней) — три канала, передающие потоки видео и дополнительных данных, с пропускной способностью до 3,4 Гбит/с на канал.[4]
Максимальная длина кабеля не указана в спецификации DVI, потому что она зависит от количества передаваемой информации. Кабель длиной 10,5 м можно использовать для передачи изображения с разрешением до 1920×1200 точек. По кабелю длиной 15 метров получится передать в нормальном качестве изображение с разрешением 1280×1024 точек. Для усиления сигнала при передаче по кабелю большой длины применяются специальные устройства. При их использовании длина кабеля может быть увеличена до 61 м (в случае использования усилителя с собственным источником питания).

Single link (одинарный режим) DVI использует четыре витых пары проводов (красный, зелёный, синий, и тактовый сигнал), обеспечивающих возможность передавать 24 бита на пиксель. С ним может быть достигнуто максимальное возможное разрешение 1920×1200 (60 Гц) или 1920×1080 (75 Гц).
Dual link (двойной режим) DVI удваивает пропускную способность и позволяет получать разрешения экрана 2048×1536, 2560×1080, 2560×1600. Поэтому для самых крупных ЖК-мониторов с большим разрешением (с экраном более 30 дюймов) нужна видеокарта с двухканальным выходом DVI-D Dual-Link. Если у монитора максимальное разрешение экрана 1280×1024, то подключать его кабелем dual link не имеет смысла, поскольку он предназначен для мониторов с бо́льшим разрешением.

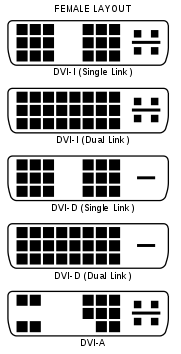

Виды DVI:

DVI-A Single Link (A - Analog, аналоговый) — только аналоговая передача.
DVI-I (I - Integrated, совмещенный) — аналоговая и цифровая передача.
DVI-D (D - Digital, цифровой) — только цифровая передача.Видеокарты только с аналоговым DVI-A-разъёмом не поддерживают мониторы, соответствующие цифровому стандарту DVI-D. Поскольку монитор не имеет аналогового канала связи, а в кабеле нет цифрового, получить изображение, пусть даже и через переходник, не получится. Такую ситуацию можно сравнить с подключением современного телевизора к разъёму VGA старого компьютера. Для перевода аналогового сигнала DVI-A в цифровой DVI-D можно использовать специальные дорогостоящие конвертеры[5]. Видеокарту с DVI-I-разъёмом можно подключить к DVI-D-монитору (кабелем с двумя коннекторами DVI-D), точно так же и наоборот: монитор с поддержкой DVI-I будет получать сигнал по DVI-D-кабелю
