200 ₸
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

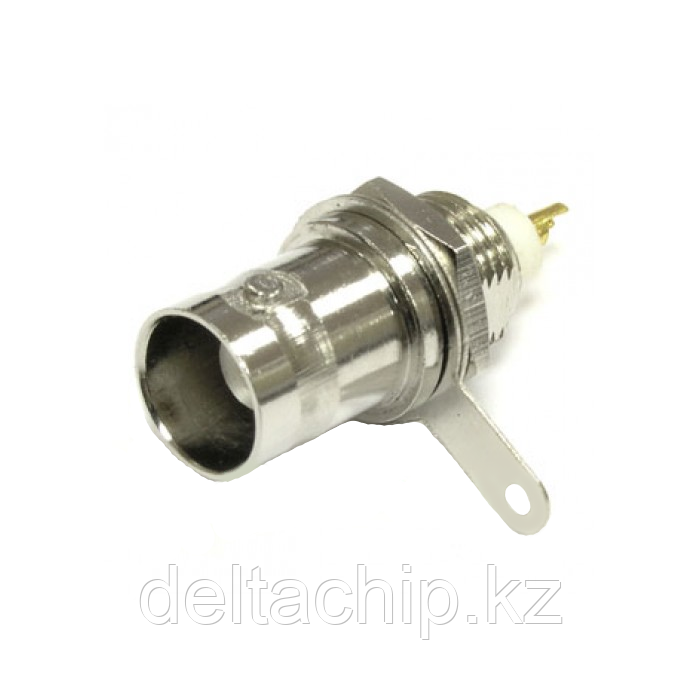

Тип разъёма | Гнездо (jack) BNC, монтаж на панель |
Волновое сопротивление | 50 Ом |
Диапазон рабочих частот | до 4 ГГц |
Контактное сопротивление, не более | 3 мОм |
Сопротивление изоляции, не менее | 5000 (при Uисп.dc=500 В) МОм |
Диэлектрическая прочность | 1500 (50 Гц, 1 мин.) В |
Размер установочного отверстия | Ф9,7 (см.рис) мм |
Диаметр корпуса | Ф --- мм |
Глубина | 27,8 мм |
Транспортная упаковка: размер/кол-во | 42*28*23.5/4000 |
Вес брутто | 4.88 |
