1 500 ₸
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Диапазон рабочих частот | до 11 ГГц |
Вес брутто | 25.95 |
Транспортная упаковка: размер/кол-во | 42*28*23.5/1000 |
Глубина | в сборе - 40 мм |
Коэффициент стоячей волны | по напряжения (VSWR) - не более 1,3 |
Материал изолятора | PTFE |
Диаметр кабеля | до 10,8 мм |

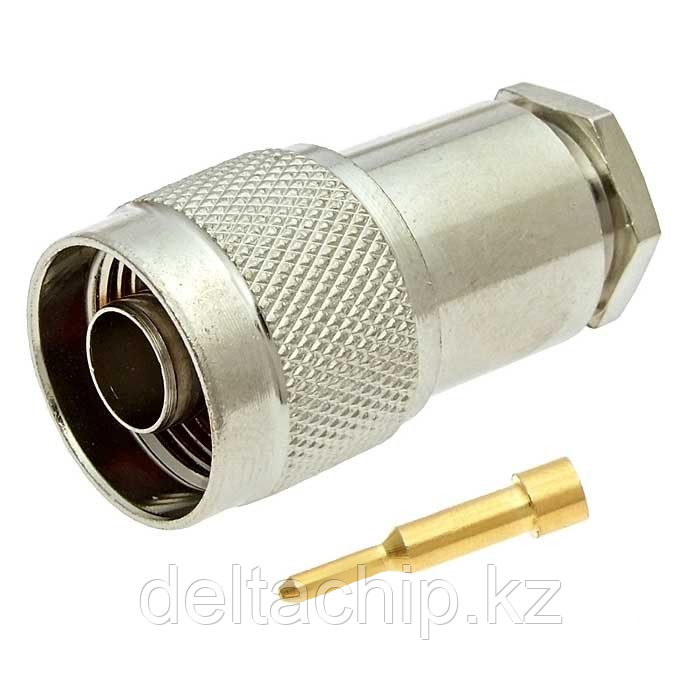

Тип разъёма | Вилка (plug) N-типа, монтаж на кабель пайкой |
Диаметр корпуса | 19,8 мм |
Диапазон рабочих температур | -65 …+165 °С |
Контактное сопротивление, не более | центральный контакт - 1; контакт корпуса - 0,2 мОм |
Волновое сопротивление | 50 Ом |
Материал корпуса | никелированная латунь |
Сопротивление изоляции, не менее | 5000 (при Uисп.dc=500 В) МОм |
Диэлектрическая прочность | 1500 (50 Гц, 1 мин.) В |
Основные | |
---|---|
Тип | Кабель |
