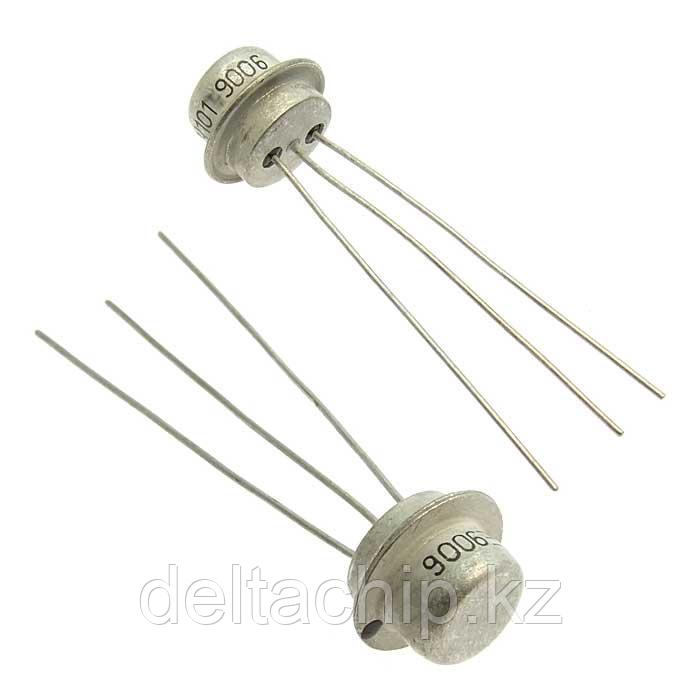

КУ101А тиристор

Тиристоры кремниевые КУ101А, диффузионно-сплавные, p-типа, триодные, незапираемые. Предназначены для применения в качестве переключающих элементов. Используются для работы в аппаратуре общего назначения. Выпускаются в металлостеклянном корпусе с гибкими выводами. Маркируются цифро-буквенным кодом на корпусе тиристора. Тип корпуса: КТЮ-3-4, масса не более 2,25 г. Климатическое исполнение: «УХЛ». Категория качества: «ОТК» Технические условия: - приемка «1» - ШП3.369.003ТУ. Импортный аналог: 2N2323.

Основные технические параметры тиристора КУ101А:

• Максимальное постоянное обратное напряжение: 10 В;

• Максимальное постоянное напряжение в закрытом состоянии: 50 В;

• Максимальный повторяющийся импульсный ток в открытом состоянии: 1 А;

• Средний импульсный ток в открытом состоянии: 0,075 А;

• Напряжение в открытом состоянии: не более 2,5 В;

• Постоянный ток в закрытом состоянии: не менее 0,15 мА;

• Постоянный обратный ток: не более 0,15 мА;

• Отпирающий постоянный ток управления: не более 12 мА;

• Постоянное отпирающее напряжение управления: 1,5...8 В;

• Скорость нарастания напряжения в закрытом состоянии: 100 В/мкс;

• Время включения: 2 мкс;

• Время выключения: 35 мкс.
