R&S®RTP Осциллограф

Теперь еще лучше.

Ключевые факты

• Полоса пропускания: от 4 до 16 ГГц
• Максимальная частота дискретизации: 40 млрд отсчетов/с
• Макс. глубина памяти: 3 млрд точек на канал
• Разрешение до 16 разрядов
• Все события запуска при полной полосе пропускания

Целостность сигнала в реальном масштабе времени

Высокопроизводительный осциллограф RS®RTP сочетает высококлассную целостность сигналов с высокой скоростью сбора данных. Настраиваемый входной каскад со специализированной интегральной схемой и аппаратная обработка в режиме реального времени обеспечивают высокую точность измерений с непревзойденной скоростью и при очень компактных размерах.

• Быстрый поиск ошибок в 750 000 формах сигнала
• Прецизионный цифровой запуск без ограничений полосы пропускания
• Исключение цепей в реальном масштабе времени для запуска и быстрого сбора данных
• Оптимальный вариант для любой лаборатории благодаря компактной конструкции и бесшумной работе
• Точные измерения благодаря плоской АЧХ с неравномерностью +/- 0,25 дБ

Особенности и преимущества

• Целостность сигнала в реальном масштабе времени

• Функциональные возможности нескольких приборов

• Компактность и конфигурируемость

Целостность сигнала в реальном масштабе времени

Самые быстрые прецизионные измерения

Компания Rohde & Schwarz имеет собственные ресурсы для разработки наилучших аналоговых интегральных схем. Высокоэффективные обрабатывающие компоненты сразу после АЦП обеспечивают коррекцию в режиме реального времени для трактов передачи данных от испытуемого устройства с максимальной скоростью сбора данных до 750 000 форм сигналов в секунду.

• Прецизионные измерения благодаря плоской АЧХ и свободному от гармоник широкому динамическому диапазону
• Компенсация цепей в реальном масштабе времени для быстрого сбора данных и точного запуска
• Математические функции в реальном масштабе времени для дифференциальных сигналов
• Аппаратно-ускоренные построение гистограмм и испытания по маске
• Увеличение разрешения в реальном масштабе времени с 16-разрядным режимом HD

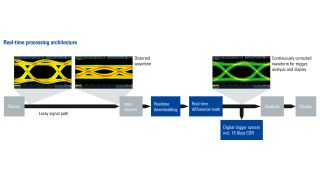

Архитектура исключения цепей в реальном масштабе времени

R&S®RTP обеспечивает возможность коррекции форм сигнала в режиме реального времени для быстрого сбора со скоростью до 750 000 форм сигналов в секунду и прецизионного запуска.

Функциональные возможности нескольких приборов

Измерения с временной корреляцией на интегрированных устройствах

Осциллограф R&S®RTP сочетает в себе функциональные возможности нескольких контрольно-измерительных приборов для коррелированного по времени анализа большого количества разновидностей сигналов в одном устройстве:

• Аналоговые каналы с широкой полосой пропускания для измерений высокоскоростных сигналов и широкополосных ВЧ-передатчиков
• Быстрое и чувствительное БПФ для анализа в частотной области
• Универсальный 16-канальный осциллограф смешанных сигналов 400 МГц для логического анализа или испытаний низкоскоростных последовательных шин в соответствии с протоколами
• Широкий набор опций последовательных протоколов
• Несколько 18-разрядных высокоточных каналов напряжения и тока (4 + 4)
• 2-канальный генератор сигналов произвольной формы 100 МГц
• Дифференциальный источник импульсов 16 ГГц

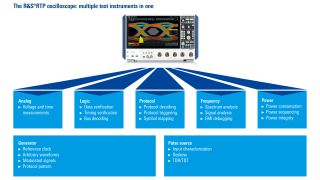

Функциональные возможности нескольких приборов в осциллографе R&S®RTP

Все инструменты встроены в один прибор с единообразным интерфейсом

Компактность и конфигурируемость

Перспективная платформа с поддержкой от 4 до 16 ГГц подходит для любой лаборатории

Платформа R&S®RTP рассчитана на минимальное занимаемое пространство и бесшумную работу. Различные слоты для опций, а также способы модернизации полосы пропускания и памяти гарантируют безопасность инвестиций в перспективную платформу.

• Максимально компактный и бесшумный высокопроизводительный осциллограф для вашей лаборатории
• Возможность расширения по мере роста требований: 4 слота для аппаратных опций, программная опция, модернизация полосы пропускания и памяти
• Высокая скорость работы с прибором благодаря сенсорному экрану и графическому пользовательскому интерфейсу компании Rohde & Schwarz

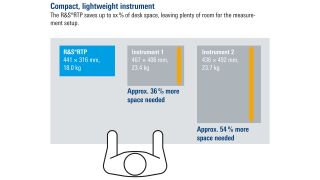

Перспективная платформа R&S®RTP

Высокопроизводительный осциллограф R&S®RTP служит для ежедневной отладки в лабораторных условиях и пригоден для расширения по мере роста требований.

Доступные модели

R&S®RTP044B

Полоса пропускания                   4 ГГц

Каналы                                         4

Частота дискретизации               40 млрд отсчетов/с

Макс. глубина памяти                  3 млрд точек/с

Опциональный режим MSO        16 цифровых каналов

R&S®RTP064B

Полоса пропускания                   6 ГГц

Каналы                                         4

Частота дискретизации              40 млрд отсчетов/с

Макс. глубина памяти                 3 млрд точек/с

Опциональный режим MSO       16 цифровых каналов

R&S®RTP084B

Полоса пропускания                    8 ГГц

Каналы                                          4

Частота дискретизации                40 млрд отсчетов/с

Макс. глубина памяти                  3 млрд точек/с

Опциональный режим MSO        16 цифровых каналов

R&S®RTP134B

Полоса пропускания                      13/8 ГГц

Каналы                                            2/4

Частота дискретизации                 40 млрд отсчетов/с

Макс. глубина памяти                   3 млрд точек/с

Опциональный режим MSO         16 цифровых каналов

R&S®RTP164B

Полоса пропускания                    16/8 ГГц

Каналы                                          2/4

Частота дискретизации                40 млрд отсчетов/с

Макс. глубина памяти                  3 млрд точек/с

Опциональный режим MSO        16 цифровых каналов
