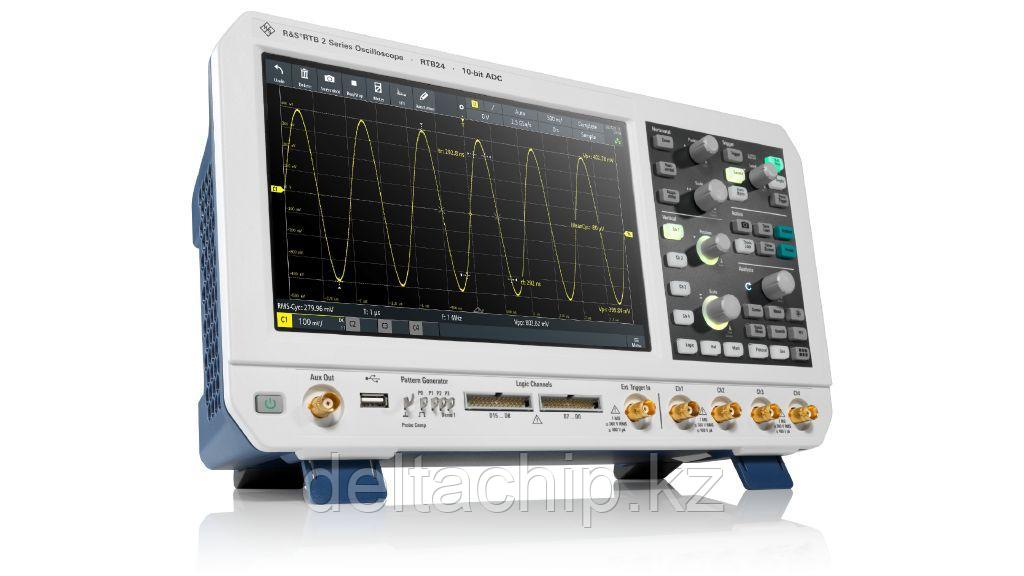

ОСЦИЛЛОГРАФ серии RTB 2 (RT1002)

КРАТКОЕ ОПИСАНИЕ



Ключевые факты

• Полоса пропускания: от 70 МГц до 300 МГц
• Частота дискретизации: до 2,5 млрд отсчетов/с
• Объем памяти: до 20 млн отсчетов
• Разрешение АЦП: 10 бит
• Дисплей: емкостной сенсорный экран с диагональю 10,1 дюйма

ДЕСЯТИКРАТНАЯ ЭФФЕКТИВНОСТЬ ПРИ РЕШЕНИИ КАЖДОЙ ЗАДАЧИ, ДЕНЬ ЗА ДНЕМ

Серия осциллографов R&S®RTB 2 сочетает в себе десятикратную эффективность и продуманные концепции управления, благодаря которым эти универсальные приборы идеально подходят для учащихся, радиолюбителей, инженеров и технических специалистов. Как и предыдущий высокоэффективный осциллограф R&S®RTB2000, приборы в серии R&S®RTB 2 имеют 10-разрядный АЦП, память в 10 млн отсчетов и 10,1-дюймовый сенсорный экран.

Кроме того, осциллографы R&S®RTB 2 оснащены функциями встроенного генератора сигналов произвольной формы, архива и сегментированной памяти. Все модели RTB 2 поддерживают опцию смешанных сигналов (MSO), позволяя использовать до 16 цифровых каналов с подходящими пробниками.

Их разрешение по вертикали в четыре раза превышает разрешение стандартных 8-разрядных АЦП, при этом непрерывно обеспечивается высокая частота дискретизации. Благодаря самому крупному дисплею и наивысшему разрешению в данном классе эти осциллографы обладают широким набором функций для учебных лабораторий, производственных и сервисных отделов, а также для отладки встраиваемых схем в ходе проектирования.

Серия R&S®RTB 2 — это идеальное решение для всех ситуаций, когда требуются точные и надежные измерения.

Особенности и преимущества

• Быстрое получение результатов анализа сигналов

• Захват больших интервалов времени с полной полосой пропускания

• Сегментированная память

• Логический анализ с опцией MSO

• Генератор сигналов и цифровых последовательностей

• Цифровой вольтметр

• Режим частотного анализа

• Испытания по маске

• Подходит для учебной лаборатории



Быстрое получение результатов анализа сигналов

Видеть мелкие детали сигнала в присутствии больших сигналов

Отличительная характеристика осциллографа R&S®RTB 2 — специализированный 10-разрядный аналого-цифровой преобразователь (АЦП) Rohde & Schwarz, обеспечивающий четырехкратное повышение разрешения по сравнению с обычными 8-разрядными АЦП. Благодаря более высокому разрешению повышается четкость отображения сигналов и увеличивается количество отображаемых деталей. Один из примеров — определение характеристик импульсных блоков питания. Напряжение в коммутационном устройстве должно определяться во включенном и выключенном состояниях в пределах одного сеанса сбора данных.

10-битный АЦП

Разработанный в Rohde & Schwarz 10-разрядный АЦП обеспечивает максимальную точность измерения сигналов при максимальном разрешении.

Захват больших интервалов времени с полной полосой пропускания

10 млн отсчетов в стандартном режиме и 20 млн отсчетов в режиме чередования

Осциллограф R&S®RTB 2 предлагает лучший в классе объем памяти: доступно 10 млн отсчетов на канал и 20 млн отсчетов в режиме чередования. Это в 10 раз больше, чем у аналогичных осциллографов. Пользователь может производить захват более длительных последовательностей данных даже при высокой частоте дискретизации, например при анализе переходных процессов в импульсных блоках питания, что обеспечивает более подробные результаты анализа.

10 млн отсчетов памяти

Захватывайте и анализируйте импульсные и пакетные сигналы за длительный период времени благодаря стандартной памяти для собранных данных на 20 млн отсчетов.

Сегментированная память

160 млн отсчетов с использованием функции архива

Каждый прибор R&S®RTB 2 оснащен стандартной сегментированной памятью. Основанные на протоколах сигналы с паузами в связи (например, I²C или SPI) можно записывать в течение нескольких секунд или минут. Переменный размер сегментов позволяет оптимально использовать память на 160 млн отсчетов. В режиме временной диаграммы данные, ранее записанные в сегментированную память с максимальной емкостью на 160 млн отсчетов, доступны для дальнейшего анализа.

Сегментированная память 160 млн отсчетов

Захват данных в течение длительных периодов времени с лидирующей в классе памятью на 160 млн отсчетов.

Логический анализ с опцией MSO

16 дополнительных цифровых каналов

Каждый прибор R&S®RTB 2 поддерживает опцию смешанных сигналов (MSO), поэтому при наличии опции R&S®RTB2-B1 можно использовать до 16 дополнительных цифровых каналов. Осциллограф захватывает и анализирует сигналы от аналоговых и цифровых компонентов интегрированного устройства — синхронно и с временной корреляцией относительно друг друга. Например, задержку между входом и выходом АЦП можно легко определить с помощью курсорных измерений.

Изменение сигнала 4-разрядного ЦАП.

Осциллограф R&S®RTB 2 записывает и анализирует аналоговые и цифровые сигналы синхронно и с временной корреляцией относительно друг друга.

Генератор сигналов и цифровых последовательностей

Формирование аналоговых и цифровых воздействий

Генератор сигналов и цифровых последовательностей R&S®RTB-B6 со скоростью до 50 Мбит/с удобен при обучении и реализации прототипов аппаратного обеспечения. Помимо обычных синусоидальных сигналов, прямоугольных импульсов, пилообразных сигналов и сигналов шума, он дает возможность выводить сигналы произвольной формы и 4-битные последовательности сигналов. Сигналы и шаблоны можно импортировать в виде CSV-файлов или копировать непосредственно из осциллограмм прибора. Включая готовые последовательности. Можно использовать I²C, SPI, UART и CAN/LIN.

Генератор сигналов и цифровых последовательностей

Помимо обычных синусоидальных сигналов, прямоугольных импульсов, пилообразных сигналов и сигналов шума, он позволяет выводить задаваемые пользователем сигналы и 4-битные последовательности сигналов.

Цифровой вольтметр

Измерение и отображение электрического потенциала

Для одновременных измерений в R&S®RTB 2 предусмотрены 3-значный цифровой вольтметр (ЦВМ) и 6-значный частотомер в каждом канале. Стандартные функции измерения включают измерения по постоянному току, по переменному и постоянному току (СКЗ) и по переменному току (СКЗ).

Цифровой вольтметр

3-значный цифровой вольтметр измеряет и отображает разность электрических потенциалов между двумя точками в электрической цепи.

Режим частотного анализа

Взаимодействие между временными и частотными сигналами часто является причиной труднораспознаваемых ошибок. Функция БПФ на осциллографе R&S®RTB 2 активируется одним нажатием кнопки и вводом значений центральной частоты и полосы обзора. Благодаря высокоэффективной функции БПФ осциллограф R&S®RTB 2 способен анализировать сигналы, содержащие до 128 тысяч точек. Также предусмотрены такие полезные инструменты, как курсорные измерения и автонастройки в частотной области.

Режим частотного анализа

Высокопроизводительная функция БПФ анализирует сигналы, содержащие до 128 тысяч точек.

Испытания по маске

Испытания по маске позволяют быстро определить, находится ли конкретный сигнал в пределах установленного допуска. Используется статистический анализ соответствия или несоответствия маске, который позволяет получить оценку качества и стабильности сигнала испытуемого устройства. При этом быстро выявляются нарушения сигнала и непредусмотренные результаты. В случае нарушения маски измерение останавливается. При каждом нарушении на разъем AUX-OUT осциллографа R&S®RTB 2 может подаваться импульсный выходной сигнал. Эти импульсные выходные сигналы могут использоваться для запуска действий в измерительной установке.

Испытания по маске со статистикой результатов

Оценка соответствия/несоответствия маске дает возможность получить оценку качества и стабильности сигнала испытуемого устройства.

Подходит для учебной лаборатории

В учебной лаборатории осциллограф R&S®RTB 2 идеально подходит для обучения студентов выполнению измерений на осциллографе. В нем совмещаются простота применения и новейшие технологии по доступной цене. Большой экран высокого разрешения с диаметром 10,1 дюйма показывает все детали сигнала, и при этом одним прибором могут пользоваться несколько студентов. Удобные и гибкие экранные инструменты аннотирования эффективны при создании отчетов.

Подходит для учебной лаборатории

Идеальные приборы для повседневного использования в учебных заведениях благодаря разнообразным функциям, прочной конструкции и небольшим габаритам.



Доступные модели

R&S®RTB22

Полоса пропускания                      70 МГц

Каналы                                            2

Частота дискретизации                  2,5 млрд отсчетов/с

Макс. глубина памяти                    20 млн точек/с

Опциональный режим MSO          16 цифровых каналов





R&S®RTB24

Полоса пропускания                     70 МГц

Каналы                                           4

Частота дискретизации                 2,5 млрд отсчетов/с

Макс. глубина памяти                   20 млн точек/с

Опциональный режим MSO         16 цифровых каналов



R&S®RTB22-70

Полоса пропускания                       70 МГц

Каналы                                             2

Частота дискретизации                   2,5 млрд отсчетов/с

Макс. глубина памяти                     20 млн точек/с

Опциональный режим MSO           16 цифровых каналов



R&S®RTB22-100

Полоса пропускания                      100 МГц

Каналы                                            2

Частота дискретизации                  2,5 млрд отсчетов/с

Макс. глубина памяти                    20 млн точек/с

Опциональный режим MSO          16 цифровых каналов



R&S®RTB22-200

Полоса пропускания                       200 МГц

Каналы                                             2

Частота дискретизации                  2,5 млрд отсчетов/с

Макс. глубина памяти                    20 млн точек/с

Опциональный режим MSO          16 цифровых каналов



R&S®RTB22-300

Полоса пропускания                       300 МГц

Каналы                                             2

Частота дискретизации                   2,5 млрд отсчетов/с

Макс. глубина памяти                     20 млн точек/с

Опциональный режим MSO           16 цифровых каналов



R&S®RTB24-70

Полоса пропускания                       70 МГц

Каналы                                             4

Частота дискретизации                   2,5 млрд отсчетов/с

Макс. глубина памяти                     20 млн точек/с

Опциональный режим MSO           16 цифровых каналов



R&S®RTB24-100

Полоса пропускания                      100 МГц

Каналы                                             4

Частота дискретизации                  2,5 млрд отсчетов/с

Макс. глубина памяти                    20 млн точек/с

Опциональный режим MSO          16 цифровых каналов



R&S®RTB24-200

Полоса пропускания                      200 МГц

Каналы                                            4

Частота дискретизации                  2,5 млрд отсчетов/с

Макс. глубина памяти                    20 млн точек/с

Опциональный режим MSO          16 цифровых каналов



R&S®RTB24-300

Полоса пропускания                      300 МГц

Каналы                                            4

Частота дискретизации                 2,5 млрд отсчетов/с

Макс. глубина памяти                   20 млн точек/с

Опциональный режим MSO         16 цифровых каналов
