ОСЦИЛЛОГРАФ серии RTM3000

КРАТКОЕ ОПИСАНИЕ



Ключевые факты

• Полоса пропускания: от 100 МГц до 1 ГГц
• Частота дискретизации: до 5 млрд отсчетов/с
• Объем памяти: до 80 млн отсчетов
• Разрешение АЦП: 10 бит
• Дисплей: емкостной сенсорный экран с диагональю 10,1 дюйма

На порядок более подробная информация о сигнале

Разработанный для решения повседневных задач осциллограф R&S®RTM3000 сочетает десятикратную эффективность (10-разрядный АЦП, 10-кратный объем памяти и сенсорный экран с диагональю 10,1 дюйма) с интерфейсом пробников Rohde & Schwarz для всех пробников Rohde & Schwarz.

• В четыре раза больше разрешение по вертикали по сравнению со стандартными 8-разрядными АЦП
• Постоянная поддержка более высокой частоты дискретизации
• Емкостной сенсорный экран с диагональю 10,1 дюйма и поддержкой управления жестами

Особенности и преимущества

• Быстрое получение результатов анализа сигналов

• Сегментированная память

• Захват больших интервалов времени с полной полосой пропускания

• Логический анализ с опцией MSO

• Генератор сигналов и цифровых последовательностей

• Цифровой вольтметр

• Режим частотного анализа

• Испытания по маске

• Лучший выбор для электропитания



Быстрое получение результатов анализа сигналов

Видеть мелкие детали сигнала в присутствии больших сигналов

Отличительная характеристика осциллографа R&S®RTM3000 — специализированный 10-разрядный аналогово-цифровой преобразователь (АЦП) Rohde & Schwarz, обеспечивающий четырехкратное повышение разрешения по сравнению с обычными 8-разрядными АЦП. Благодаря более высокому разрешению повышается четкость отображения сигналов и увеличивается количество отображаемых деталей. Один из примеров — определение характеристик импульсных блоков питания. Значения напряжения в коммутационном устройстве должны определяться во включенном и выключенном состояниях в пределах одного измерения.

10-битный АЦП

10-битный АЦП показывает даже мелкие особенности сигнала и обеспечивает более высокое разрешение по вертикали (в четыре раза), чем у традиционных осциллографов.

Сегментированная память

40 млн отсчетов в стандартном режиме и 80 млн отсчетов в режиме чередования

Осциллограф R&S®RTM3000 предлагает лучший в классе объем памяти: доступно 40 млн отсчетов на канал и 80 млн отсчетов в режиме чередования. Это в восемь раз больше, чем у аналогичных осциллографов в этом же приборном классе. Пользователь получает более длительные последовательности измерений даже при высокой частоте дискретизации для более подробных результатов анализа, например при анализе переходных процессов в импульсных блоках питания.

40 млн отсчетов памяти

Захватывайте и анализируйте импульсные и пакетные сигналы за длительный период времени благодаря стандартной памяти для собранных данных на 80 млн отсчетов

Захват больших интервалов времени с полной полосой пропускания

Сегментированная память: 400 млн отсчетов с использованием функции архива

Опция R&S®RTM-K15 с глубоко сегментированной памятью позволяет анализировать последовательности сигналов за длительный период наблюдения. Основанные на протоколах сигналы с паузами в связи (например, I²C или SPI) можно записывать в течение нескольких секунд или минут. Переменный размер сегментов позволяет оптимально использовать память на 400 млн отсчетов. В режиме временной диаграммы данные, ранее записанные в сегментированную память максимальной емкостью 400 млн отсчетов, доступны для дальнейшего анализа.

400 млн отсчетов сегментированной памяти

Запись в течение длительных периодов времени с лидирующей в классе памятью на 400 млн отсчетов

Логический анализ с опцией MSO

16 дополнительных цифровых каналов

Опция R&S®RTM-B1 превращает каждый прибор R&S®RTM3000 в интуитивно-управляемый осциллограф смешанных сигналов (MSO) с 16 дополнительными цифровыми каналами. Осциллограф записывает и анализирует сигналы от аналоговых и цифровых компонентов интегрированного устройства — синхронно и с корреляцией по времени относительно друг друга. Например, задержку между входом и выходом АЦП можно легко определить с помощью курсорных измерений.

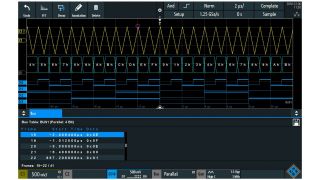

Изменение сигнала 4-разрядного ЦАП

Осциллограф R&S®RTM3000 записывает и анализирует аналоговые и цифровые сигналы синхронно и с временной корреляцией относительно друг друга.

Генератор сигналов и цифровых последовательностей

Формирование аналоговых и цифровых воздействий

Встроенный генератор сигналов и испытательных последовательностей R&S®RTM-B6 со скоростью формирования до 50 Мбит/с используется в процессе обучения и при производстве опытных образцов оборудования. Помимо обычных синусоидальных сигналов, прямоугольных импульсов, пилообразных сигналов и сигналов шума, он дает возможность выводить сигналы произвольной формы и 4-битные последовательности сигналов. Сигналы и последовательности можно импортировать в виде файлов CSV или копировать из осциллограмм. Можно использовать готовые последовательности, например для I²C, SPI, UART и CAN/LIN.

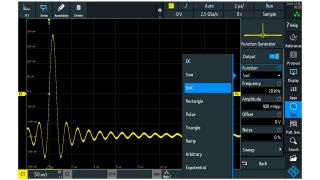

Генератор сигналов и цифровых последовательностей

Помимо обычных синусоидальных сигналов, прямоугольных импульсов, пилообразных сигналов и сигналов шума, он позволяет выводить задаваемые пользователем сигналы и 4-битные последовательности сигналов.

Цифровой вольтметр

Измерение и отображение электрического потенциала

Для одновременных измерений в R&S®RTM3000 предусмотрены 3-значный цифровой вольтметр (ЦВМ) и 6-значный частотомер в каждом канале. Функции измерения, включая постоянный ток, переменный + постоянный ток (СКЗ) и переменный ток (СКЗ), входят в стандартную комплектацию.

Цифровой вольтметр

3-значный цифровой вольтметр измеряет и отображает разность электрических потенциалов между двумя точками в электрической цепи.

Режим частотного анализа

Взаимодействие между временными и частотными сигналами часто является причиной труднораспознаваемых ошибок. Функция быстрого преобразования Фурье (БПФ) осциллографа R&S®RTM3000 включается нажатием одной кнопки и простым вводом центральной частоты и диапазона. Благодаря высокой производительности функции БПФ осциллографа R&S®RTM3000 можно анализировать сигналы, содержащие до 128 тыс. точек. Также предусмотрены такие полезные инструменты, как курсорные измерения и автонастройки в частотной области.

БПФ прямоугольного сигнала

Высокопроизводительная функция БПФ анализирует сигналы, содержащие до 128 тыс. точек.

Испытания по маске

Испытания по маске позволяют быстро определить, находится ли конкретный сигнал в пределах установленного допуска. Использование масок дает возможность оценивать качество и стабильности сигнала испытуемого устройства на основе статистического анализа соответствия или несоответствия. При этом быстро выявляются нарушения сигнала и непредусмотренные результаты. В случае нарушения маски измерение останавливается. При каждом нарушении на разъем AUX-OUT осциллографа R&S®RTM3000 может подаваться импульсный выходной сигнал. Эти импульсные выходные сигналы могут использоваться для запуска действий в измерительной установке.

Испытания по маске со статистикой результатов

Оценка соответствия или несоответствия маске дает возможность получить оценку качества и стабильности сигнала испытуемого устройства

Лучший выбор для электропитания

См. сведения о сигнале мощности с разрешением до 10 бит

При измерении мощности должны учитываться даже небольшие особенности сигнала с высокой динамикой. Примером служит проверка R_DS(on) для транзисторов MOSFET. Высокое разрешение АЦП осциллографа R&S®RTM3000 увеличивает разрешение по вертикали до 10 бит. Ранее незаметные особенности сигнала теперь видимы и доступны для измерения. В примере R_DS(on) стало возможно измерять наклон напряжения между стоком и истоком при закрытом коммутационном элементе.

Анализ параметров электропитания

Анализируйте входные, выходные и передаточные характеристики импульсных источников питания

Доступные модели

R&S®RTM3002

Полоса пропускания                          100 МГц

Каналы                                                2

Частота дискретизации                      5 млрд отсчетов/с

Макс. глубина памяти                        80 млн точек/с

Опциональный режим MSO               16 цифровых каналов



R&S®RTM3004

Полоса пропускания                            100 МГц

Каналы                                                  4

Частота дискретизации                       5 млрд отсчетов/с

Макс. глубина памяти                          80 млн точек/с

Опциональный режим MSO                 16 цифровых каналов



R&S®RTM3002 + RTM-B222



Полоса пропускания                           200 МГц

Каналы                                                 2

Частота дискретизации                       5 млрд отсчетов/с

Макс. глубина памяти                         80 млн точек/с

Опциональный режим MSO                16 цифровых каналов



R&S®RTM3004 + RTM-B242

Полоса пропускания                         200 МГц

Каналы                                               4

Частота дискретизации                     5 млрд отсчетов/с

Макс. глубина памяти                       80 млн точек/с

Опциональный режим MSO             16 цифровых каналов



R&S®RTM3002 + RTM-B223

Полоса пропускания                          350 МГц

Каналы                                                2

Частота дискретизации                      5 млрд отсчетов/с

Макс. глубина памяти                        80 млн точек/с

Опциональный режим MSO              16 цифровых каналов



R&S®RTM3004 + RTM-B243

Полоса пропускания                      350 МГц

Каналы                                            4

Частота дискретизации                  5 млрд отсчетов/с

Макс. глубина памяти                    80 млн точек/с

Опциональный режим MSO          16 цифровых каналов

R&S®RTM3002 + RTM-B225

Полоса пропускания                    500 МГц

Каналы                                          2

Частота дискретизации                5 млрд отсчетов/с

Макс. глубина памяти                  80 млн точек/с

Опциональный режим MSO        16 цифровых каналов

R&S®RTM3004 + RTM-B245

Полоса пропускания                    500 МГц

Каналы                                          4

Частота дискретизации                5 млрд отсчетов/с

Макс. глубина памяти                   80 млн точек/с

Опциональный режим MSO         16 цифровых каналов



R&S®RTM3002 + RTM-B2210

Полоса пропускания                   1 ГГц

Каналы                                         2

Частота дискретизации              5 млрд отсчетов/с

Макс. глубина памяти                80 млн точек/с

Опциональный режим MSO      16 цифровых каналов



R&S®RTM3004 + RTM-B2410

Полоса пропускания                   1 ГГц

Каналы                                         4

Частота дискретизации               5 млрд отсчетов/с

Макс. глубина памяти                 80 млн точек/с

Опциональный режим MSO       16 цифровых каналов
