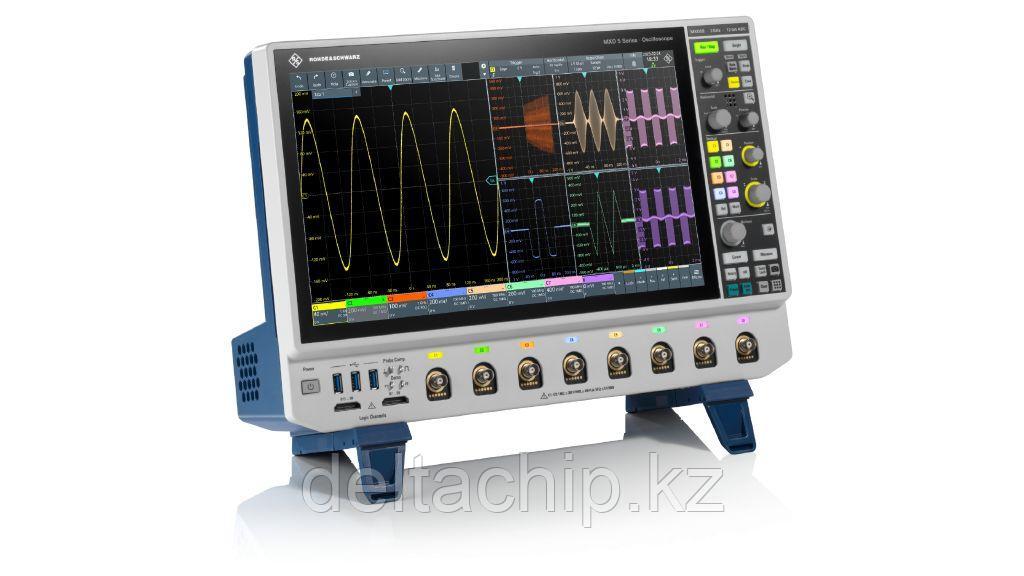

R&S®MXO 5 Осциллограф

Осциллографы следующего поколения: готовы к покорению новых вершин

Ключевые факты

• Полоса пропускания: 4 канала: от 350 МГц до 2 ГГц | 8 каналов: от 100 МГц до 2 ГГц
• Самый быстрый в мире осциллограф со скоростью сбора данных более 4,5 млн осциллограмм/с и спектром с более чем 45 тысячами БПФ/с
• Передовая архитектура: 18-разрядное разрешение по вертикали, 12-разрядный АЦП и эффективная разрядность до 10 бит
• Зональный запуск по аналоговым источникам, спектру и математическим операциям
• Самая большая в данном классе глубина памяти: 500 млн отсчетов

Осциллографы следующего поколения: готовы к покорению новых вершин

Передовая технология осциллографов серии R&S®MXO 5 ускоряет процессы исследования и испытаний электронных систем.
Благодаря своим превосходным техническим характеристикам 4- и 8-канальные модели осциллографов R&S®MXO 5 становятся лидерами рынка по быстродействию и точности. Современная настраиваемая конфигурация осциллографов и их инновационные функции становятся незаменимыми средствами при исследовании электронных схем. Впечатляющий 15,6-дюймовый емкостной сенсорный экран Full HD и бесшумная работа выводят осциллографы серии R&S®MXO 5 на максимальный уровень комфорта и сводят к минимуму энергопотребление.



Особенности и преимущества

• Быстрое получение общей картины

• Точное отображение сигналов

• Увеличенное время сбора данных

• Запуск по любому событию

• Многоспектральная инновация



Быстрое получение общей картины

... с ускоренным получением результатов



• Первый в мире 8-канальный осциллограф со скоростью более 4,5 млн операций сбора данных в секунду
• Первый в мире 8-канальный осциллограф с 18 млн осциллограмм в секунду в нескольких каналах
• Захват сигналов до 90% в реальном масштабе времени
• Одновременный анализ спектра для четырех БПФ



Использование всех 8 каналов для просмотра всех подробностей

Точное отображение сигналов

... с минимальным шумом и максимальным разрешением по вертикали в 8 каналах


• 12-разрядный АЦП для высокого разрешения по вертикали на всех частотах дискретизации и без каких-либо компромиссов
• 18-разрядная архитектура с режимом высокой четкости
•  Низкий уровень шума 130 мкВ при 1 мВ/дел в полной полосе пропускания 2 ГГц
• коэффициент вертикального отклонения до 500 мкВ/дел с максимальным диапазоном компенсации смещения 5 В в полной полосе пропускания



Типовое разрешение по вертикали (слева) или 18-разрядный режим HD (справа)

Увеличенное время сбора данных

... с самой большой в отрасли стандартной глубиной памяти


• Стандартная сегментированная память 10 000 сегментов
• Самая глубокая в отрасли память 500 млн отсчетов на канал
• Стандартная функция архива с 10 000 операциями сбора данных
• Возможность расширения памяти до 1 млрд отсчетов на канал с 1 млн сегментов или операций сбора данных

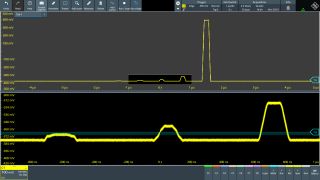

Общее время захвата 1 с с полной памятью

Запуск по любому событию

... с прецизионным цифровым запуском



• Первый в мире 8-канальный осциллограф с чувствительностью запуска до 0,0001 вертикального деления
• Первый в мире 8-канальный осциллограф с настраиваемым гистерезисом запуска
• Самое быстрое в отрасли время повторной активации системы запуска менее 21 нс
• Зональный запуск по аналоговым источникам, спектру и математическим операциям
• Наилучший в данном классе джиттер запуска всего 1 пс

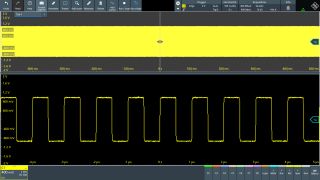

Универсальный запуск с помощью цифрового запуска HD

Многоспектральная инновация

... с расширенными возможностями



• Первый в мире 8-канальный осциллограф с 4 спектрами и независимым управлением по времени и частоте
• Первый в мире 8-канальный осциллограф со скоростью до 45 000 БПФ/с
• Просмотр частотной и временной области с независимым управлением
• Наилучшие в отрасли спектральные характеристики и зональный запуск входят в стандартную комплектацию каждого осциллографа серии R&S®MXO 5

Одновременное использование до 4 спектров



Доступные модели

R&S®MXO54-350

Полоса пропускания                          350 МГц

Каналы                                                4



R&S®MXO54-500

Полоса пропускания                            500МГц

Каналы                                                  4



R&S®MXO54-1000

Полоса пропускания                           1 ГГц

Каналы                                                 4



R&S®MXO54-2000

Полоса пропускания                         2 ГГц

Каналы                                               4



R&S®MXO58-100

Полоса пропускания                          100 МГц

Каналы                                                8



R&S®MXO58-200

Полоса пропускания                          200 МГц

Каналы                                                8



R&S®MXO58-350

Полоса пропускания                          350 МГц

Каналы                                                8



R&S®MXO58-500

Полоса пропускания                          500 МГц

Каналы                                                8



R&S®MXO58-1000

Полоса пропускания                          1 ГГц

Каналы                                                8



R&S®MXO58-2000

Полоса пропускания                          2 ГГц

Каналы                                                8



Наличие, Количество, Сроки поставки и Цену уточняйте по запросу у менеджера!
