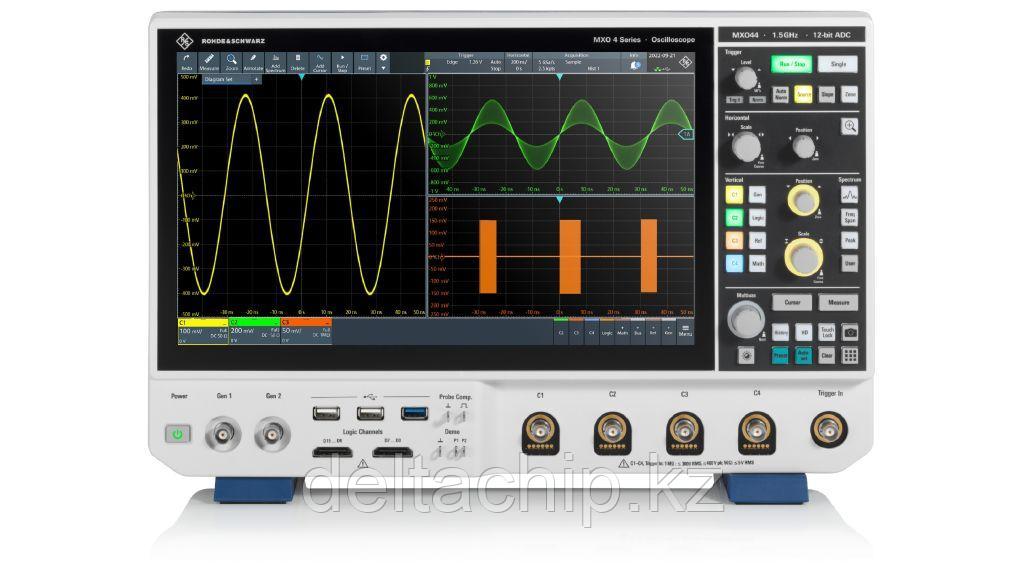

Осциллограф R&S®MXO 4

Осциллограф нового поколения для ускоренного анализа

Ключевые факты

• Полоса пропускания: 200 МГц - 1,5 ГГц
• Первый в мире осциллограф с частотой обновления > 4,5 миллионов сигналов в секунду и ведущей в отрасли скоростью сбора спектра 45 000 БПФ/с, с возможностью обработки до 4 спектров
• Ведущая в отрасли архитектура системы: 18-битное вертикальное разрешение/12-битный АЦП, 10-битный ENOB
• Зонный триггер по аналоговому, спектральному и математическому сигналам
• Самая глубокая в своем классе стандартная память: 400 Мточек

ТЕХНОЛОГИИ СЛЕДУЮЩЕГО ПОКОЛЕНИЯ

Серия R&S®MXO 4 — первая из нового поколения осциллографов, которая отличается как производительностью, так и ценностью. Эти приборы обеспечивают инженерный прорыв, который случается раз в десятилетие, для ускоренного анализа.

Они имеют самую высокую в мире скорость обновления в реальном времени — 4,5 млн осциллограмм/с, что означает, что инженеры могут видеть больше редких событий, чем с любым другим прибором. 12-разрядный АЦП в серии R&S®MXO 4 имеет разрешение в 16 раз больше, чем у традиционных 8-разрядных осциллографов на всех частотах дискретизации для более точных измерений без каких-либо компромиссов. Стандартная память сбора данных на 400 млн точек на всех четырех каналах и дополнительная чередующаяся память на 800 млн точек обеспечивают прибору до 100 раз большую стандартную память сопоставимых приборов.

Осциллографы серии R&S®MXO 4, превосходящие аналогичные осциллографы, оснащены впечатляющим 13,3-дюймовым емкостным сенсорным экраном Full HD и интуитивно понятным пользовательским интерфейсом, обучение работе с которым занимает менее 15 минут.



Особенности и преимущества

• Быстро находите аномалии сигнала

• Точно смотрите на свои сигналы

• Запечатлейте больше времени

• Изолировать события

• Превосходный пользовательский опыт

• Мощный спектральный анализ



Быстро находите аномалии сигнала

... с непревзойденной скоростью обновления


• > 4,5 миллиона сигналов/с.
• До 90 % захвата сигнала в реальном времени
• Высокая производительность с активными автоматическими измерениями, БПФ или курсорными измерениями
• Быстро и надежно обнаруживайте спорадические сбои сигнала



Типичная скорость обновления (слева) против 4,5 миллионов сигналов/с (справа)

Точно смотрите на свои сигналы

… с наименьшим уровнем шума при измерении и наивысшим вертикальным разрешением


• 12-битное вертикальное разрешение АЦП при всех частотах дискретизации без компромиссов
• 18-битная архитектура с HD-режимом
• Вертикальное масштабирование до 500 мкВ/дел при полной полосе пропускания
• Самый высокий в отрасли диапазон смещения ±5 В при 500 мкВ/дел.

Типичное вертикальное разрешение (слева) по сравнению с 18-битным разрешением в режиме HD (справа)

Запечатлейте больше времени

… с самой глубокой стандартной памятью


• Самая глубокая в отрасли память — 400 млн точек на канал
• Стандартная сегментированная память с 10 000 сегментов
• Стандартный режим истории с 10 000 приобретений

Медленная (слева) и быстрая частота дискретизации (справа) с длинным окном захвата

Изолировать события

… с высокоточным цифровым триггером


• Самый чувствительный триггер в отрасли: 1/10 000 вертикального деления
• Лучший в своем классе джиттер триггера — всего 1 пс
• Самое быстрое в мире время перезапуска триггера < 21 нс
• Регулируемые цифровые триггерные фильтры и гистерезис
• Возможность зонного запуска по аналоговым, спектральным и математическим сигналам

Гибкий запуск с цифровым запуском и режимом HD

Превосходный пользовательский опыт

… с улучшенным удобством использования, разработанным для сенсорного управления


• Быстрый доступ к важным инструментам и настройкам меню
• R&S®SmartGrid для индивидуальных макетов сигналов с помощью перетаскивания
• Повышенная чувствительность к прикосновениям при изменении значений важных параметров
• Находите функции и возможности быстрее с новым меню поиска
• Удаленный доступ к управлению в любое время и в любом месте

15-минутная кривая обучения, превосходное ощущение, интуитивно понятная навигация

Мощный спектральный анализ

... со специальными элементами управления RF

• Получайте радиочастотную информацию о ваших измерениях со скоростью до 45 000 БПФ/с
• Безупречные радиочастотные характеристики для превосходной производительности спектра
• Настройка и анализ стали проще благодаря специальным элементам управления радиочастотами
• Виды спектра и временной области, все коррелированные по времени с независимыми элементами управления
• Автоматические измерения, такие как списки пиков, удержание макс./мин.

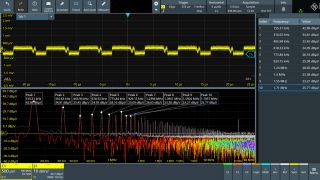

Превосходные возможности измерения радиочастот



Доступные модели

R&S®MXO44-242

Пропускная способность          200 МГц

Каналы                                       4

Частота дискретизации             5 ГГц/с

Макс. глубина памяти               400 Мбит/с на канал

Необязательный MSO              16 цифровых каналов



R&S®MXO44-243

Пропускная способность          350МГц

Каналы                                       4

Частота дискретизации             5 ГГц/с

Макс. глубина памяти               400 Мбит/с на канал

Необязательный MSO              16 цифровых каналов





R&S®MXO44-245

Пропускная способность          500 МГц

Каналы                                       4

Частота дискретизации             5 ГГц/с

Макс. глубина памяти               400 Мбит/с на канал

Необязательный MSO              16 цифровых каналов





R&S®MXO44-2410

Пропускная способность          1 ГГц

Каналы                                       4

Частота дискретизации             5 ГГц/с

Макс. глубина памяти               400 Мбит/с на канал

Необязательный MSO              16 цифровых каналов





R&S®MXO44-2415

Пропускная способность          1,5 ГГц​​​​​​​​​​​​​​

Каналы                                       4

Частота дискретизации             5 ГГц/с

Макс. глубина памяти               400 Мбит/с на канал

Необязательный MSO              16 цифровых каналов
