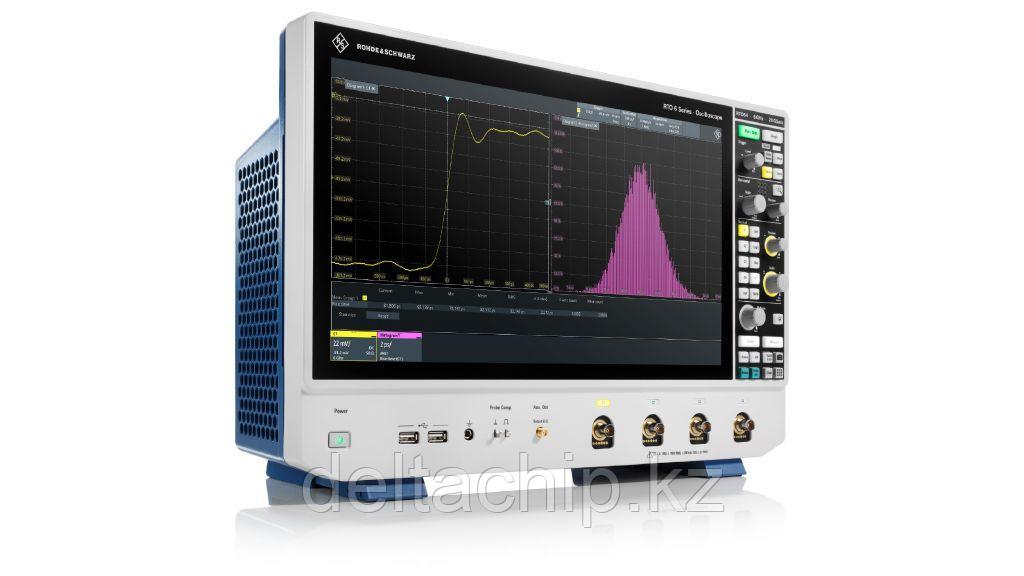

R&S®RTO6 осциллограф

Краткая аналитика и подробная информация

Ключевые факты

• Максимальная полоса пропускания 6 ГГц
• 1 миллион осциллограмм в секунду
• ENOB 9,4 для исключительной целостности сигнала
• Максимальная память объемом 2 млрд отсчетов
• Эксклюзивный частотный зональный запуск

Осциллограф, которому можно доверять

R&S®RTO6 — осциллограф, которому можно доверять. Прибор предоставляет надежные результаты и выступает в качестве опытного лабораторного ассистента, позволяя быстро решать измерительные задачи, не нарушая график работ. Осциллографы серии R&S®RTO6 дополняют ваш инженерный опыт и повышают уверенность в измерениях благодаря возможности глубокого анализа необходимых характеристик.

Осциллографы серии R&S®RTO6 предоставляют все необходимые сигналы для полного понимания работы ваших систем. Большой сенсорный экран с диагональю 15,6 дюйма и новый графический пользовательский интерфейс совместно с высокой частотой обновления осциллограммы, превосходной точностью воспроизведения сигналов, цифровым запуском и быстродействующей памятью служат в качестве полностью интегрированного решения для анализа частот, анализа протоколов и логического анализа. Широкий набор измерительных инструментов осциллографов серии R&S®RTO6 совместно с усовершенствованным пользовательским интерфейсом помогает быстро устранять как простые, так и сложные проблемы цепей.

Особенности и преимущества

• Быстрое обнаружение аномалий сигналов

• Сбор всей информации о сигналах

• Просмотр большего объема информации

• Обнаружение информации комплексных сигналов

• Выполнение большего объема испытаний

Быстрое обнаружение аномалий сигналов

... с беспрецедентной частотой обновления

• 1 000 000 осциллограмм/с
• Могут выполняться испытания по активным гистограммам, маскам или курсорам
• Быстрое и надежное обнаружение случайных отказов
• Испытания по маскам: быстрая настройка и быстрое получение результатов

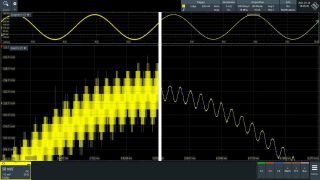

Типовая частота обновления (слева) в зависимости от 1 млн осциллограмм/с (справа)

Сбор всей информации о сигналах

... с превосходным сохранением целостности сигналов

• Входные каскады с низким уровнем шума и минимальные перекрестные помехи
• Плоская АЧХ
• Прекрасная долговременная стабильность
• Превосходный аналого-цифровой преобразователь (АЦП) со сверхшироким динамическим диапазоном без паразитных составляющих (SFDR)

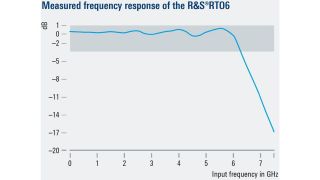

Измеренная АЧХ R&S®RTO6

Просмотр большего объема информации

... с разрешением 16 разрядов

• Разрешение 16 разрядов для измерения малых амплитуд сигналов
• Высокая скорость сбора данных и полноценная функциональность
• Максимальная частота дискретизации – нет наложения спектров
• Выбираемая пользователем фильтрация: уменьшенный уровень шума, увеличенная эффективная разрядность (ENOB)

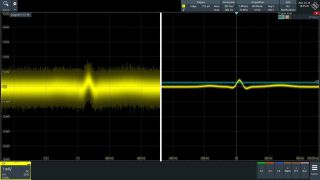

Типовое разрешение по вертикали (слева) или режим HD с разрешением 16 разрядов (справа)

Обнаружение информации комплексных сигналов

... с расширенными возможностями запуска

• Запатентованная цифровая система запуска
• Высокая чувствительность запуска во всей полосе пропускания
• Принятие решения по минимальной информации о сигнале
• Зональный запуск во временной и частотной областях

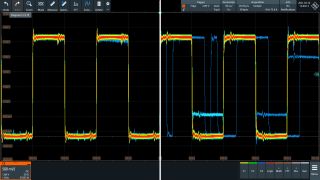

Невозможность выполнения запуска (слева) или прямой запуск с цифровым запуском и режимом HD (справа)

Выполнение большего объема испытаний

... с большой и быстродействующей памятью

• Максимально увеличенная память: стандартное значение 200 млн точек
• Опционально — 2 млрд точек
• Сегментированная память для сбора событий дистанционного запуска
• Режим архива для анализа предыдущих событий запуска
• Поиск и навигация: быстрое обнаружение отказов

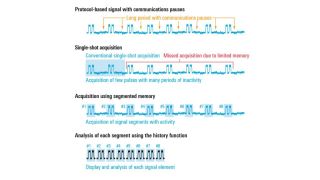

Однократный сбор данных по сравнению с сегментированным сбором данных

Доступные модели

R&S®RTO64

Полоса пропускания                От 600 МГц до -6 ГГц

Каналы                                      4

Частота дискретизации            до 20 млрд отсчетов/с

Макс. глубина памяти               2 млрд точек/с

Опциональный режим MSO     16 цифровых каналов
