Изолированная система зондирования Для осциллографов

Инновационное решение для зондов следующего поколения

Ключевые факты

• Полоса пропускания 100, 200, 350, 500 МГц и 1 ГГц с возможностью расширения
• CMRR > 90 дБ на частоте 1 ГГц
• Дифференциальный вход и диапазон компенсации смещения ±3000 В
• Диапазон синфазного режима ± 60 кВ
• Две возможности подключения: через интерфейс зондов Rohde & Schwarz или разъем SMA

ИННОВАЦИОННОЕ РЕШЕНИЕ СЛЕДУЮЩЕГО ПОКОЛЕНИЯ

С оптической развязкой

Изолированная система подключения зондов R&S®RT-ZISO предназначена для проведения измерений в сложных условиях высокого напряжения и быстрого переключения. Оптоволоконная конструкция создает гальваническую развязку между испытуемым устройством и измерительной установкой, благодаря чему достигается максимальный коэффициент подавления синфазного сигнала (CMRR) на частоте до 1 ГГц. Полная система компенсирует температурные дрейфы и корректирует погрешности усиления для достижения максимальной точности измерения сигналов — без каких-либо компромиссов.

Особенности и преимущества

• Устраняя сложности при работе зондов с быстрыми синфазными сигналами

• Роль наконечников зондов

• Удобная настройка на осциллографах Rohde & Schwarz

• Защита инвестиций

• Безопасность измерений и эксплуатации



Устраняя сложности при работе зондов с быстрыми синфазными сигналами

Изолированная система подключения зондов R&S^®RT-ZISO подавляет помехи, создаваемые быстрыми синфазными сигналами, благодаря наличию оптической развязки с коэффициентом подавления синфазного сигнала более 90 дБ на частоте 1 ГГц. Это помогает проводить измерения затвора на стороне высокого напряжения в дополнительных коммутационных цепях, особенно в устройствах с широкой запрещенной зоной.

• 1 ГГц > 90 дБ
• 500 MГц > 100 дБ
• 100 MГц > 115 дБ
• 1 MГц > 145 дБ

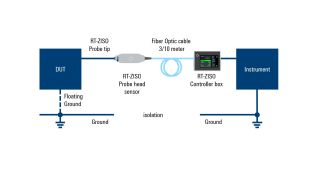

Развязка ограничивает образование петли синфазного шума в системе.

Роль наконечников зондов

Система R&S^®RT-ZISO поставляется с разнообразными наконечниками зондов, при этом наконечник зонда с разъемом MMCX обеспечивает наивысший коэффициент подавления синфазного сигнала. Также поддерживаются стандартные и широкие стержни квадратного сечения с различными коэффициентами ослабления. Наконечники зондов имеют длинные изгибаемые кабели, которые обеспечивают удобный доступ и не увеличивают механическую нагрузку на контрольную точку.

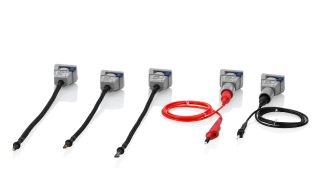

Изгибаемые наконечники зондов с различными разъемами; наконечники для быстрых измерений.

Удобная настройка на осциллографах Rohde & Schwarz

Система R&S^®RT-ZISO идеально взаимодействует с интерфейсом зондов в осциллографах Rohde & Schwarz. Прибор распознает и настраивает параметры наконечника зонда. Управление смещением и диапазоном можно легко настраивать на приборе. В своих измерениях пользователи могут легко использовать все функции осциллографов Rohde & Schwarz, такие как быстрый сбор данных и высокоскоростное БПФ.

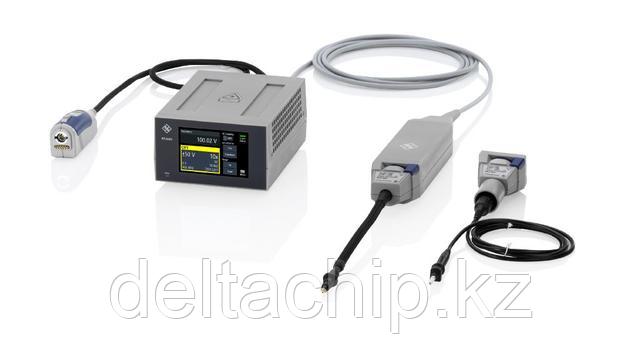

Прямое подключение для управления на осциллографе Rohde & Schwarz

Защита инвестиций

Изолированные системы подключения зондов R&S^®RT-ZISO совместимы со всеми осциллографами, оснащенными интерфейсом BNC или SMA. Затраты на приобретение приборов зависят от требуемых рабочих характеристик. Система R&S^®RT-ZISO поддерживает расширение полосы пропускания при появлении дополнительных требований в будущем.

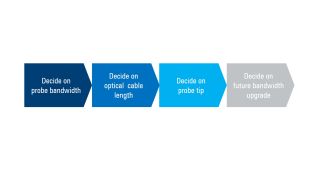

Возможность последующего расширения полосы пропускания в системе R&S^®RT-ZISO

Безопасность измерений и эксплуатации

Система R&S^®RT-ZISO соответствует категории безопасности CAT III 1000 В. Материалы и механические параметры отвечают требованиям стандарта IEC/EN 61010-31 для ручных зондов, применяемых для проведения электрических измерений.

• Категория безопасности CAT III 1000 В
• Безопасное подключение наконечников зондов
• Безопасность лазеров класса 1

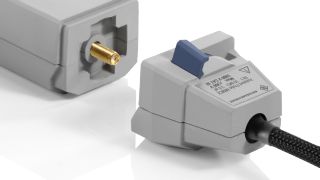

Безопасное крепление для удобной замены наконечников зондов

Доступные модели

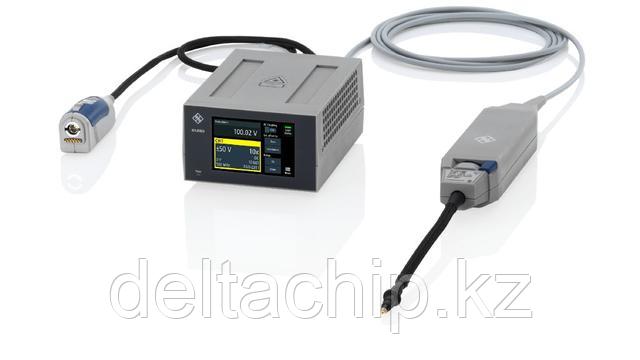

R&S®RT-ZISO Базовый блок R&S®RT-ZISO, настраивается с помощью опций полосы пропускания и длины кабеля

Полоса пропускания                                   100 ~ 1000 МГц

Время нарастания                                       < 4 ~ 0,45 нс

Длина кабеля                                               3 и 10 метров

В комплект входят наконечники зондов.    Конфигурация пользователя



R&S®RT-ZISO01

Полоса пропускания                                    100 МГц

Время нарастания                                        < 4 нс

Длина кабеля                                                3 метра

В комплект входят наконечники зондов.     ЗИСО-Z301



R&S®RT-ZISO02

Полоса пропускания                                      200 МГц

Время нарастания                                         < 2 нс

Длина кабеля                                                 3 метра

В комплект входят наконечники зондов.      ЗИСО-Z301



R&S®RT-ZISO03



Полоса пропускания                                       350 МГц

Время нарастания                                           < 1,14 нс

Длина кабеля                                                   3 метра

В комплект входят наконечники зондов.       ЗИСО-Z301



R&S®RT-ZISO05



Полоса пропускания                                    500 МГц

Время нарастания                                        < 800 пс

Длина кабеля                                                3 метра

В комплект входят наконечники зондов.    ЗИСО-Z301



R&S®RT-ZISO01L



Полоса пропускания                                       100 МГц

Время нарастания                                           < 4 нс

Длина кабеля                                                   10 метров

В комплект входят наконечники зондов.       ЗИСО-Z301



R&S®RT-ZISO02L



Полоса пропускания                                      200 МГц

Время нарастания                                         < 2 нс

Длина кабеля                                                 10 метров

В комплект входят наконечники зондов.      ЗИСО-Z301



R&S®RT-ZISO03L



Полоса пропускания                                       350 МГц

Время нарастания                                          < 1,14 нс

Длина кабеля                                                  10 метров

В комплект входят наконечники зондов.       ЗИСО-Z301



R&S®RT-ZISO05L



Полоса пропускания                                       500 МГц

Время нарастания                                          < 800 пс

Длина кабеля                                                  10 метров

В комплект входят наконечники зондов.      ЗИСО-Z301





R&S®RT-ZISO10

Полоса пропускания                                      1 ГГц

Время нарастания                                          < 450 пс

Длина кабеля                                                  3 метра

В комплект входят наконечники зондов.       ЗИСО-З201, ЗИСО-З301



R&S®RT-ZISO10L



Полоса пропускания                                     1 ГГц доб.

Время нарастания                                         < 450 пс

Длина кабеля                                                 10 метров

В комплект входят наконечники зондов.      ЗИСО-З201, ЗИСО-З301
