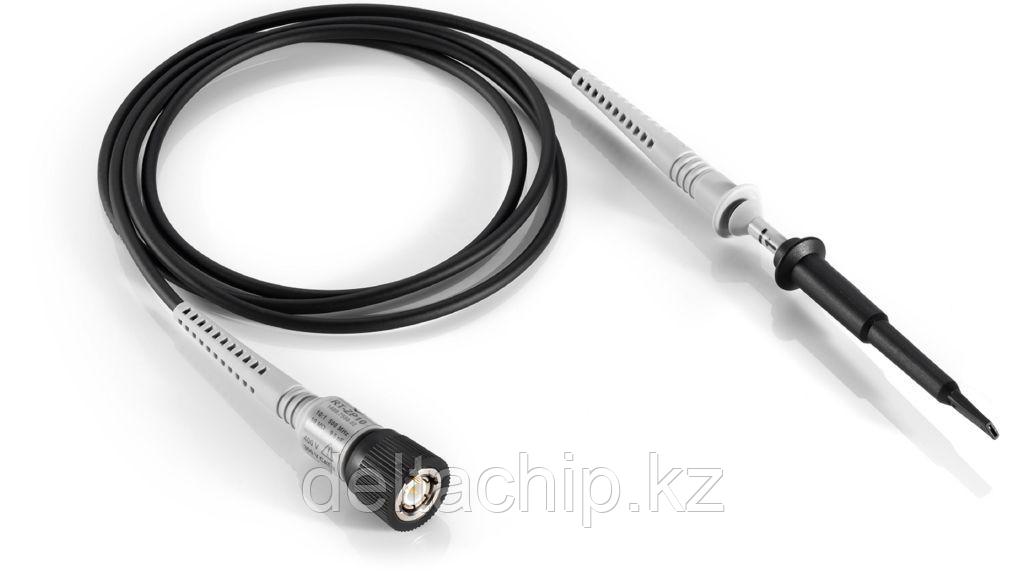

Пассивные зонды для осциллографов

Ключевые факты

• Полоса пропускания: до 700 МГц
• Динамический диапазон: до 1 000 В (СКЗ)
• Универсальные принадлежности для типовых прикладных задач
• Дополнительные принадлежности для оптимального подключения

Краткое описание

Пассивные зонди Rohde & Schwarz способны решать любые задачи. Это экономичное и универсальное решение для различных областей применения.

Доступные модели

R&S®RT-ZP1X

Полоса пропускания                38 МГц

Макс. напряжение                    55 В (СКЗ) (CAT II)

Коэффициент ослабления       1:1

Входной импеданс                    1 МОм || 39 пФ

R&S®RT-ZP03S

Полоса пропускания                    300 МГц

Макс. напряжение                        400 В (среднеквадратичное значение)
55 В (среднеквадратичное значение)

Коэффициент ослабления           10:1

Входной импеданс                        10 МОм || 12 пФ


R&S®RT-ZP05S

Полоса пропускания                  500 МГц

Макс. напряжение                      300 В (среднеквадратичное значение)

Коэффициент ослабления         10:1

Входной импеданс                      10 МОм || 10 пФ

R&S®RT-ZP10

Полоса пропускания                 500 МГц

Макс. напряжение                     400 В (СКЗ)
300 В (СКЗ) (CAT II)

Коэффициент ослабления       10:1

Входной импеданс                    10 МОм || 9,5 пФ

Комментарий                             Диаметр наконечника 2,5 мм, предварительно настроен для R&S®RTO2000/R&S®RTE1000

R&S®RT-ZI10

Полоса пропускания                    500 МГц

Макс. напряжение                        600 В (СКЗ) (CAT IV)
1000 В (СКЗ) (CAT III)

Коэффициент ослабления          10:1

Входной импеданс                       10 МОм || 12 пФ

Комментарий                                Для портативного осциллографа R&S®RTH выпускаются комплекты из двух и четырех штук: R&S®RT-ZI10C-2, R&S®RT-ZI10C-4

R&S®RT-ZI10C

Полоса пропускания                   500 МГц

Макс. напряжение                       300 В (среднеквадратичное значение) (CAT III)

Коэффициент ослабления         10:1

Входной импеданс                      10 МОм || 11 пФ

Комментарий                               Для портативного осциллографа R&S®RTH

R&S®RT-ZI11

Полоса пропускания                      500 МГц

Макс. напряжение                          600 В (СКЗ) (CAT IV)
1000 В (СКЗ) CAT III
3540 В (СКЗ) (CAT 0)

Коэффициент ослабления            100:1

Входной импеданс                          100 МОм || 4,6 пФ

Комментарий                                   Для портативного осциллографа R&S®RTH

R&S®RT-ZPMMCX

Полоса пропускания                   700 МГц

Макс. напряжение                       30 В (среднеквадратичное значение)

Коэффициент ослабления         25:1

Входной импеданс                      14,9 МОм ± 1 % || < 4пФ

Комментарий                               для МХО 4 и МХО 5
