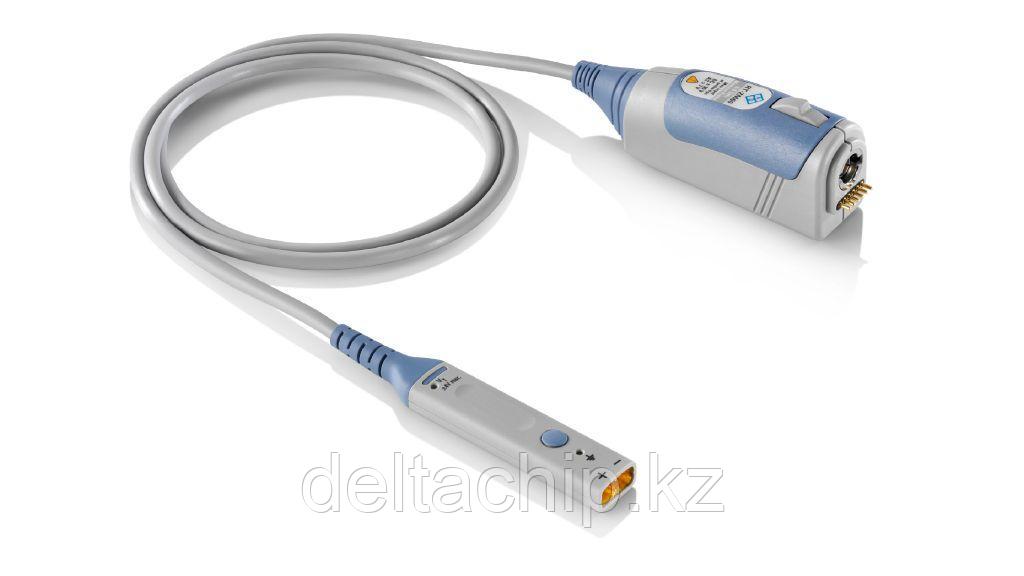

Модульная система зондов для осциллографов

Ключевые факты

• Решение задач по быстрым измерениям
• Гибкая и динамичная связь
• Многорежимная функция для переключения между режимами измерения
• Встроенный высокоточный вольтметр
• Встроенная микрокнопка для удобства управления прибором

Краткое описание

Система модульных зондов R&S®RT-ZM — это передовое и простое в эксплуатации решение, полностью соответствующее современным требованиям. Различные зонди с низкой емкостной формой соответствуют требованиям к высокой полосе пропускания и стандартному динамическому диапазону в сочетании с низкой емкостной формой. В систему зондов R&S®RT-ZM входят модули наконечников зондов для различных измерительных задач и условий. Модули наконечников зондов могут подключаться к модулям усилителей с полосами пропускания в диапазоне от 1,5 до 16 ГГц.

Особенности и преимущества

• Гибкость и конфигурируемость

• Простое переключение между режимами измерения

• Компенсация смещения для максимального разрешения

• Высокоточное измерение постоянного напряжения

• Управление прибором на наконечнике зонда

Гибкость и конфигурируемость

Система модульных зондов R&S®RT-ZM обеспечивает высочайшую производительность в сочетании с гибкой и динамичной связью. В систему зондов R&S®RT-ZM входят модули наконечников зондов для различных измерительных задач и условий.

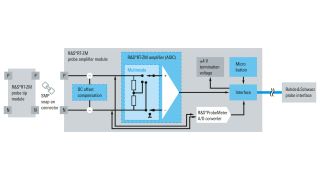

Блок-схема системы модульных зондов

Простое переключение между режимами измерения

Многорежимная функциональность дает возможность пользователям переключаться между односторонним, дифференциальным и синфазным режимами измерения без переподключения или переприпаивания зонда. Многорежимная функциональность реализована на базе разработанной компанией высокоскоростной схемы ASIC усилителя R&S®RT-ZM.

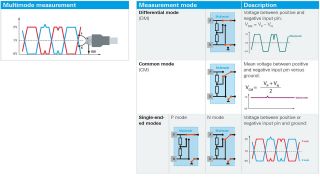

Многорежимное измерение дифференциального сигнала

Компенсация смещения для максимального разрешения

Система модульных зондов R&S®RT-ZM обеспечивает уникальный диапазон компенсации смещения ±16 В. Постоянные составляющие измеряемого сигнала могут компенсироваться на наконечнике зонда в верхней части схемы ASIC дифференциального усилителя R&S®RT-ZM. Преимущество данного подхода заключается в том, что рабочий диапазон напряжений выходит за рамки динамического диапазона модуля усилителя зонда и интересующие компоненты сигнала могут отображаться на осциллографе с максимальным разрешением. Функция также доступна при многорежимной эксплуатации.

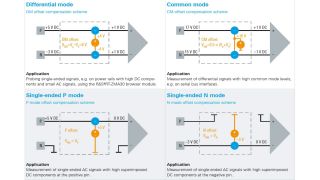

Компенсация смещения постоянной составляющей для многорежимных измерений

Высокоточное измерение постоянного напряжения

Встроенный уникальный зонд R&S®ProbeMeter работает независимо от осциллографа и измеряет постоянную составляющую сигнала с точностью 0,05 %. Измерение постоянной составляющей сигнала выполняется непрерывно и параллельно с захватом сигналов в осциллографе. Высокая точность обеспечивается за счет мгновенной оцифровки измеренного постоянного напряжения с помощью специализированного АЦП в модуле усилителя зонда RS®RT-ZM.

Считывание измерителя зонда

Управление прибором на наконечнике зонда

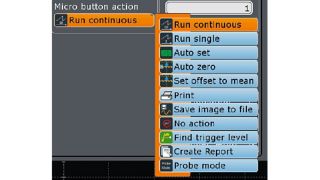

В модуль усилителя зонда R&S®RT-ZM встроена микрокнопка, которая обеспечивает удобство эксплуатации осциллографов и дает возможность пользователям сосредоточиться на своих измерительных задачах. Микрокнопка на осциллографах Rohde & Schwarz может быть настроена на выполнение множества функций, таких как запуск/остановка, автоматическая настройка, сохранение осциллограмм, определение уровня запуска и автоматизированное создание протокола испытаний. Также для системы модульных зондов R&S®RT-ZM может быть настроена многорежимная коммутация.

Доступные модели

R&S®RT-ZM15

R&S®RT-ZM30

R&S®RT-ZM60

R&S®RT-ZM90

R&S®RT-ZM130

R&S®RT-ZM160
