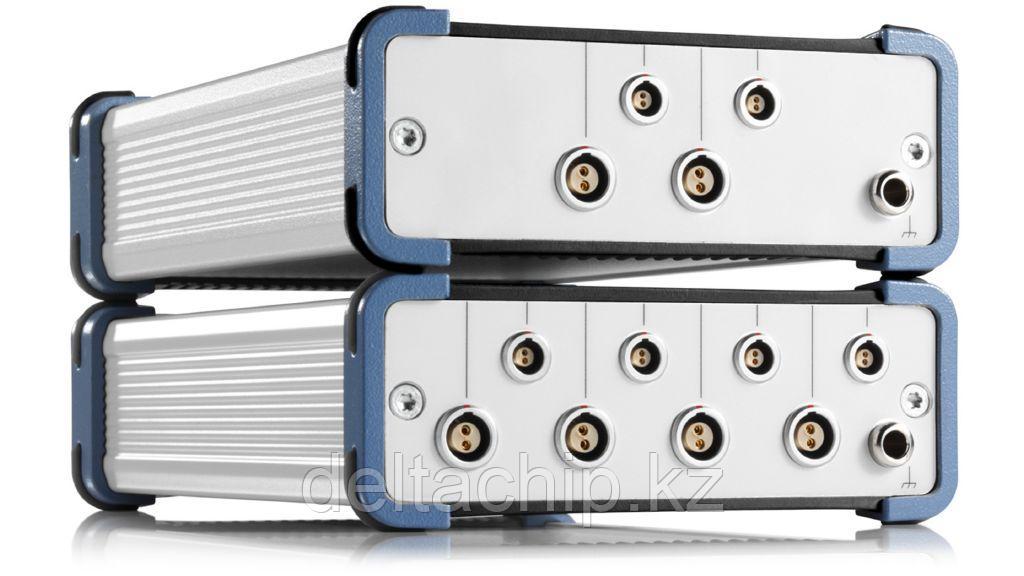

Многоканальные датчики мощности для осциллографов

Ключевые факты

• До 4 высокочувствительных каналов напряжения и тока
• 18-разрядный АЦП при 5 млн отсчетов/с (для каждого канала)
• Полоса пропускания 1 МГц с гибкими опциями фильтрации
• Несколько диапазонов токов от 4,5 мкА до 10 А с внутренним шунтом
• Гибкие возможности подключения для любого применения

Краткое описание

Многоканальный зонд мощности R&S®RT-ZVC предоставляет до четырех каналов тока и четырех каналов напряжения с 18-битным разрешением для измерений тока и напряжения в широком динамическом диапазоне. При использовании двух зондов R&S®RT-ZVC, поддерживаемых осциллографами R&S®RTE и R&S®RTO, можно анализировать восемь сигналов напряжения и восемь сигналов тока в широком динамическом диапазоне параллельно с сигналами, захваченными осциллографом.

Особенности и преимущества

• Высокочувствительный анализ энергопотребления

• Высокая пропускная способность с гибкой фильтрацией для снижения шума

• Гибкие возможности подключения для любого применения

Высокочувствительный анализ энергопотребления

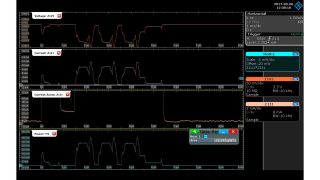

зонд RS®RT-ZVC обеспечивает чрезвычайно широкий динамический диапазон для измерения токов в активном режиме и режиме ожидания (в данном примере 12 мА и 30 мкА). С помощью автоматизированных измерений можно рассчитывать общее энергопотребление на определенных фазах деятельности испытуемого устройства.

Высокочувствительное измерение тока

Одновременное измерение токов в активном режиме и режиме ожидания для оптимизации энергопотребления устройств с аккумуляторным питанием.

Высокая пропускная способность с гибкой фильтрацией для снижения шума

Полоса пропускания 1 МГц и частота дискретизации 5 млн отсчетов/с позволяют захватывать короткие импульсы тока. Для анализа общего энергопотребления устройств с аккумуляторным питанием одновременно должны захватываться очень слабые токи режима ожидания. Для измерений в очень широком динамическом диапазоне встроенный фильтр нижних частот сужает полосу пропускания до 5 кГц и минимизирует общий собственный шум.

Гибкая цифровая система сбора данных

Цифровая система сбора данных зонда R&S®RT-ZVC обеспечивает 18-битное разрешение, частоту дискретизации 5 млн отсчетов/с и полосу пропускания 1 МГц с настраиваемым фильтром нижних частот.

Гибкие возможности подключения для любого применения

Многоканальный датчик мощности R&S®RT-ZVC поставляется вместе с набором высококачественных кабелей со штыревыми разъемами и припаянными проводами для подключения зонда в типичных сценариях измерения параметров встроенных электронных устройств. Дополнительно доступны кабели различной длины с 4-миллиметровыми разъемами типа BNC для подключения стандартных зондов напряжения и тока осциллографов с целью расширения диапазона измерения напряжения и тока.

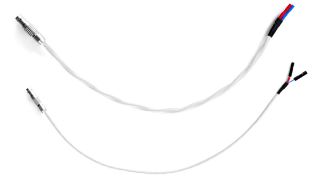

Набор кабелей для измерения тока и напряжения на печатных платах

Доступные модели

R&S®RT-ZVC02

R&S®RT-ZVC04
