FSW Анализатор спектра и сигналов

Устанавливая стандарты инноваций и удобства использования

Ключевые факты

• Непревзойденно низкий уровень фазового шума и наилучшая чувствительность на рынке
• Внутренняя полоса анализа 8,3 ГГц
• Ширина полосы анализа в реальном масштабе времени 800 МГц
• Регистратор SCPI упрощает генерацию кода
• Высоко динамичный диапазон обеспечивает превосходные характеристики модуля вектора ошибок

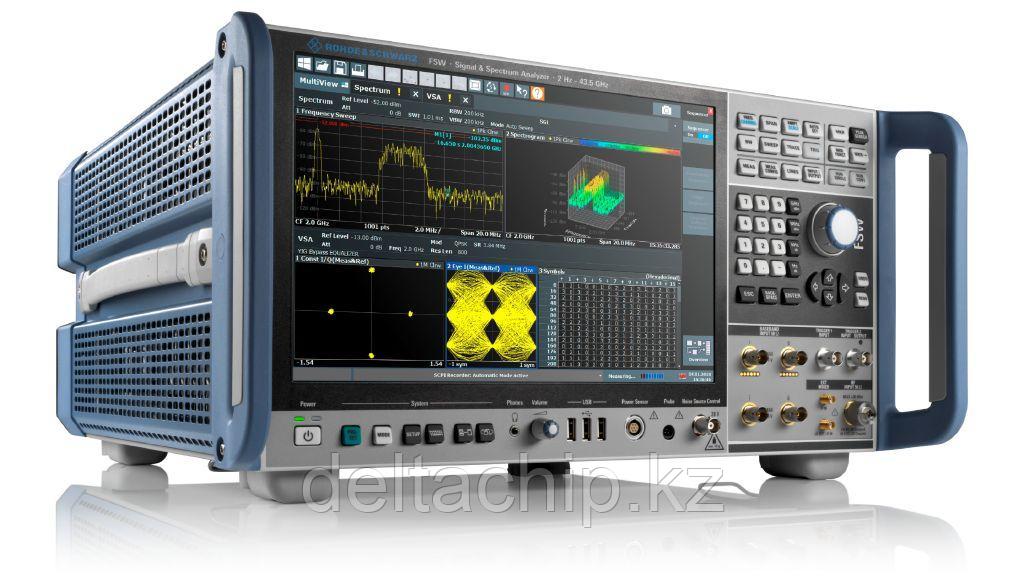

Анализатор спектра и сигналов FSW

Высокоэффективный анализатор спектра и сигналов FSW день за днем демонстрирует свою непревзойденную точность. Этот мощный анализатор идеально подходит для различных областей применения — от комплексных систем связи до отдельных ВЧ-компонентов. Благодаря высокой надежности измерений и великолепным характеристикам фазового шума он станет вашим надежным партнером в повседневной работе. В ходе проектирования высокоэффективных радаров или определения характеристик широкополосных компонентов широкая внутренняя полоса анализа и превосходная точность анализатора FSW задают новые масштабы в анализе сигналов. Вы всегда можете доверить анализатору FSW решение самых сложных задач.

Особенности и преимущества

• Превосходные ВЧ-характеристики

• Усовершенствованный пользовательский интерфейс

• Оставайтесь в авангарде разработок 5G

• Расширенные функции анализа радиолокационных сигналов

• Анализ сигналов автомобильных радаров

• Идеально подходит для ВЧ-испытаний спутников

• Анализ спектра в реальном масштабе времени

• Высокоэффективное приложение для векторного анализа сигналов

Превосходные ВЧ-характеристики

ВЧ-характеристики, соответствующие самым жестким требованиям

FSW выводит лучших представителей в линейке анализаторов спектра и сигналов на качественно иной уровень, обеспечивая превосходные ВЧ-характеристики по фазовому шуму, среднему уровню собственного шума, подавлению интермодуляционных искажений, динамическому диапазону ACLR и измерениям гармонических составляющих.

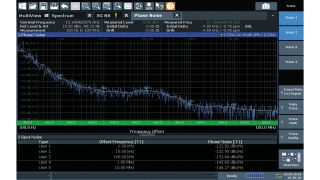

Фазовый шум

Уровень фазового шума на несущей частоте 10 ГГц при отстройке 10 кГц от несущей: обычно –133 дБн (1 Гц).

Усовершенствованный пользовательский интерфейс

Предназначено для удобства работы

• Плоский дисплей высокого разрешения размером 12,1 дюйма с функцией Multitouch и поддержкой управления жестами и ОС Windows 10
• Различные результаты измерений могут отображаться одновременно в нескольких окнах, что облегчает их интерпретацию
• Встроенный регистратор SCPI упрощает генерацию кода для автоматических измерений с дистанционным управлением

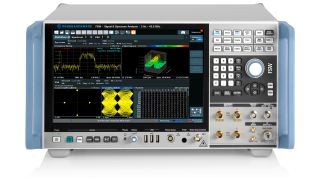

Удобный пользовательский интерфейс

Передовой генератор FSW с 12,1-дюймовым дисплеем высокого разрешения с поддержкой нескольких одновременных касаний и прочими функциями.

Оставайтесь в авангарде разработок 5G

Углубленный анализ сигналов физического уровня 5G

• Масштабируемая широкая внутренняя полоса анализа до 8,3 ГГц в анализаторе FSW позволяет захватывать всю полосу пропускания сигнала нисходящего канала и проводить анализ всей системы в целом.
• Опции R&S®FSW-K144 и R&S®FSW-K145 охватывают внутриполосные измерения 3GPP 5G NR в нисходящем и восходящем каналах. Анализируется каждый подкадр сигнала, обеспечивается широкий диапазон результатов измерения, включая EVM, частоту и мощность различных каналов и сигналов.

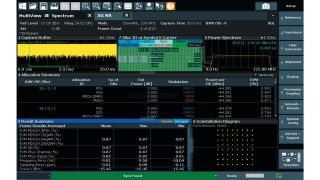

R&S®FSW-K144 приложение для нисходящего канала 5G NR

R&S®FSW-K144 автоматически обнаруживает и настраивает большинство параметров, позволяя сосредоточиться на результатах подробного анализа.

Расширенные функции анализа радиолокационных сигналов

Быстрый и комплексный анализ радиолокационных сигналов

Помимо широкой полосы анализа (до 8,3 ГГц), функции анализа FSW играют важную роль в испытаниях радаров.

• С помощью опции измерения импульсов R&S®FSW-K6 можно измерять все важные параметры импульсов нажатием одной кнопки
• Опция измерения боковых лепестков во временной области R&S®FSW-K6S позволяет измерять параметры сжатия импульса
• Благодаря опции R&S®FSW-K60/K60H можно анализировать сигналы со скачкообразным изменением частоты

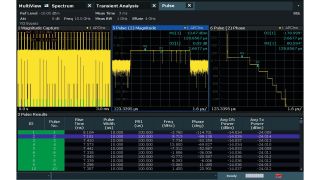

Опция измерения импульсов R&S®FSW-K6

С помощью опции измерения импульсов R&S®FSW-K6 можно измерять все важные параметры импульсов нажатием одной кнопки.

Анализ сигналов автомобильных радаров

Анализ широкополосных сигналов без изображений в диапазоне E

Анализатор спектра и сигналов R&S®FSW85 имеет ЖИГ-преселектор для частот от 8 до 85 ГГц, обеспечивая возможность анализа спектра без изображений. Его широкая полоса анализа (до 8,3 ГГц) в сочетании с опцией анализа переходных процессов/ЛЧМ-сигналов R&S®FSW-K60/-K60C позволяет определять характеристики сигналов FMCW шириной 5 ГГц подобно сигналам, используемым в автомобильных радарах.

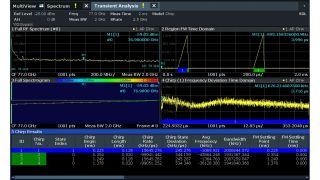

Измерения автомобильных радаров

Сигнал FMCW с полосой пропускания 2 ГГц на частоте 77 ГГц, измеряемой с помощью опции R&S®FSW-K60C и расширения встроенной полосы пропускания до 2 Ггц R&S®FSW-B2001

Идеально подходит для ВЧ-испытаний спутников

Высокопроизводительные измерительные решения для разработки и испытаний полезных нагрузок спутников, а также компонентов и подсистем полезных нагрузок

Анализатор FSW содержит специальные измерительные приложения для измерений наиболее важных параметров, таких как групповое время задержки, линейность, передаточная характеристика, коэффициент мощности шума и т. д. Также демодулирует спутниковые ВЧ-сигналы нескольких стандартов, таких как DVB-S2X и OneWeb. Масштабируемая широкая полоса анализа в FSW (до 8,3 ГГц) отвечает растущим потребностям в широкой полосе пропускания сигналов.

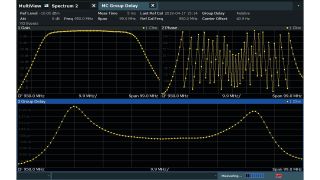

R&S®FSW-K17 — многочастотное измерение группового времени задержки

Измеряет абсолютное и относительное групповое время задержки с высокой точностью вплоть до миллисекунд.

Анализ спектра в реальном масштабе времени

Обратите внимание на опцию анализа спектра в реальном масштабе времени

Доступные в анализаторе FSW опции реального масштаба времени помогают надежно обнаруживать исключительно кратковременные случайные помехи в наносекундном диапазоне даже в непосредственной близости к мощным несущим в полосе пропускания до 800 МГц. Анализ спектра в реальном масштабе времени позволяет пользователям анализировать существующие алгоритмы скачкообразной перестройки частоты и создавать альтернативные варианты для предотвращения конфликтов между сигналами различных стандартов в одной полосе частот.

Спектр реального масштаба времени в диапазоне ISM на частоте 2,4 ГГц

Анализирует и предотвращает конфликты между сигналами различных стандартов в одной полосе частот (например, WLAN и Bluetooth®).

Высокоэффективное приложение для векторного анализа сигналов

Анализ цифровых сигналов

Опция векторного анализа сигналов R&S®FSW-K70 предоставляет пользователям гибкие возможности анализа сигналов с цифровой модуляцией вплоть до уровня битов. Четко структурированная концепция управления упрощает измерения, несмотря на множество инструментов анализа. R&S®FSW-K70M позволяет анализировать сигналы с двумя различными схемами модуляции, например сигналы DVB-S2X. Расширение R&S®FSW-K70P измеряет коэффициент битовых ошибок (BER) для данных PRBS до PRBS23.

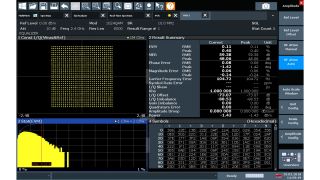

Анализ модулированных сигналов 1024QAM

Диаграмма сигнального созвездия, таблица результатов, таблица символов и распространение EVM.
