R&S®EVSG1000

Высокая точность и скорость

Ключевые факты

• Прецизионный анализ наземных систем ILS, GBAS, VOR, MB и ATC COM
• Соответствует док. ИКАО 8071 и ИКАО, приложение 10
• Широкий динамический диапазон > 130 дБ, точные измерения глубины модуляции
• Чрезвычайно компактный, со встроенной аккумуляторной батареей
• Одновременный анализ CRS и CLR на двухчастотных системах (2F) ILS

Наземный анализатор сигналов навигации обеспечивает точные и надежные измерения в любых условиях.

R&S®EVSG1000 представляет собой портативный анализатор уровня и модуляции сигналов, специально предназначенный для ввода в эксплуатацию и обслуживания наземных станций ILS, VOR и маркерных радиомаяков, а также для анализа сигналов связи службы УВД. Малая погрешность, высокая скорость выполнения измерений, прочная механическая конструкция и встроенная аккумуляторная батарея обеспечивают стабильность работы и высочайшую точность измерений в полевых условиях.

Особенности и преимущества

• Высокоточная и эффективная наземная проверка

• Удобная в использовании конструкция

• Настраиваемый анализ

• Аппаратные опции и принадлежности

Высокоточная и эффективная наземная проверка

Уникальные функции измерений

• Измерение уровней с максимальной точностью
• Превосходная входная чувствительность, эффективный преселектор
• Прецизионный анализ модуляции в реальном масштабе времени
• Надежное измерение параметров идентификаторов
• Анализ аудио-сигналов с использованием НЧ-входа

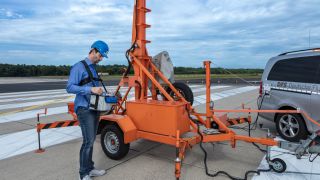

Измерение глиссады планирования ILS

Измерение глиссады планирования ILS с использованием EVSG1000 и телескопической мачты

Удобная в использовании конструкция

Отличная работоспособность и дополнительные возможности для конкретных вариантов применения

• Интуитивно-понятное управление с помощью удобного графического интерфейса пользователя
• Подробный анализ в соответствии с требованиями ИКАО
• Простое дистанционное управление через стандартные интерфейсы
• Функции запуска и синхронизации
• Простая эксплуатация, ремонт и обслуживание

Ручное измерение сигналов курсового посадочного маяка ILS

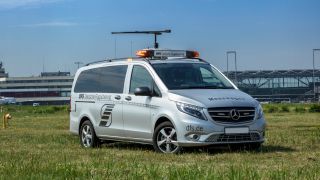

EVSG1000 интегрирован в измерительный автомобиль для измерений на взлетно-посадочной полосе

Настраиваемый анализ

Программные опции для варианта применения

• Одновременный анализ курсовых и предупредительных сигналов
• Подробный анализ сигналов VOR и маркерных радиомаяков
• Анализ сигналов связи для УВД
• Испытания наземных систем контроля и коррекции (GBAS/SCAT) для спутниковой навигации
• Анализ NDB, низкой ПЧ и ЗЧ
• Потоковая передача I/Q-данных
• Интегрированная регистрация данных
• Высокая скорость измерений
• Анализ спектра ВЧ и ЗЧ
• Анализ во временной области ЗЧ

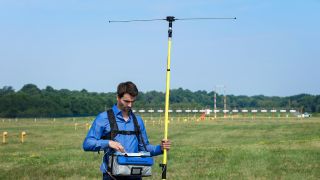

Измерение сигналов VOR

Ручное измерение сигналов VOR с использованием EVSG1000 и EVS-Z3

Аппаратные опции и принадлежности

Идеально подходит для решения повседневных измерительных задач в полевых условиях

• Компактный, надежный, легкий
• Измерения в полевых условиях с аккумуляторным питанием
• Защита от атмосферных воздействий и от воздействия транспортировки для мобильного использования
• Безопасная транспортировка в прочном транспортировочном контейнере
• Испытательная антенна ILS/VOR с сумкой для переноски

Ручное измерение сигналов курсового посадочного маяка ILS

Ручное измерение сигналов курсового посадочного маяка ILS с использованием EVSG1000 и EVS-Z3
