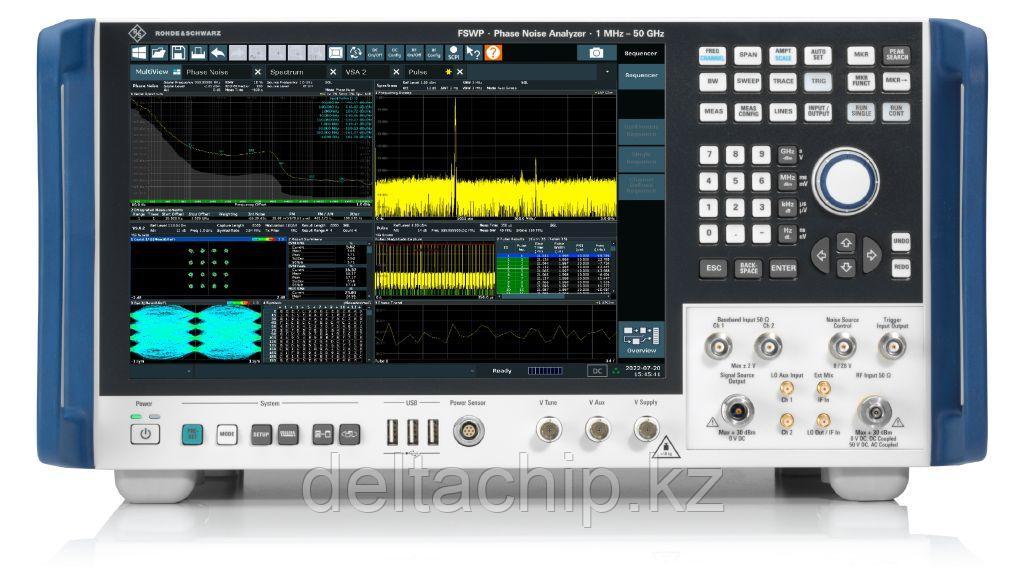

R&S®FSWP Анализатор фазовых шумов и тестер ГУН

Прецизионный анализ источников сигналов и их компонентов

Ключевые факты

• Высококлассный анализатор спектра и сигналов и тестер фазовых шумов в одном приборе
• Кросс-корреляция для максимальной чувствительности параллельных измерений фазовых и амплитудных шумов, в т. ч. для импульсных сигналов
• Диапазон частот от 1 МГц до 50 ГГц, до 325 ГГц с внешними смесителями
• Внутренний источник для измерения остаточного фазового шума импульсных сигналов
• Регистратор SCPI упрощает генерирование кода

Непревзойденно низкий уровень фазовых шумов

Анализатор фазовых шумов и тестер ГУН R&S®FSWP отличается очень высокой чувствительностью благодаря внутренним источникам с очень низким уровнем шума и технологии кросс-корреляции. Он может за считанные секунды измерять фазовый и амплитудный шумы на высокостабильных источниках, например тех, которые обнаруживаются радиолокационными системами. Дополнительные опции, такие как измерения импульсных сигналов, определение характеристик остаточного (в том числе импульсного) фазового шума и встроенный высококлассный анализ спектра и сигналов, делают R&S®FSWP уникальным контрольно-измерительным прибором.

Особенности и преимущества

• Максимальная скорость измерений

• Непревзойденная чувствительность

• Высочайшая гибкость

• Фазовый шум импульсных сигналов

• Измерения остаточных/аддитивных фазовых шумов

• Простое определение характеристик ГУН

• Анализ переходных процессов

• Одновременное измерение амплитудных и фазовых шумов

• Дисперсия Аллана

Максимальная скорость измерений

Экономия времени и многократное увеличение производительности измерений

Внутренние источники R&S®FSWP позволяют измерять высокочувствительные генераторы (например, генераторы с диэлектрическими резонаторами и термостатированные кварцевые генераторы) с минимальным числом кросс-корреляций, что значительно экономит время. Добавление аппаратного ускорения обработки сигналов в анализатор фазовых шумов R&S®FSWP позволяет проводить измерения фазовых шумов в реальном масштабе времени. Малое время измерений играет решающую роль, так как оно увеличивает пропускную способность и таким образом ускоряет процесс разработки.

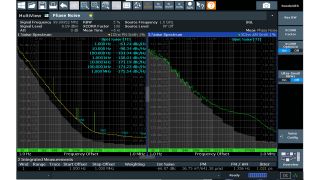

Измерение фазового шума

Измерение фаз термостатированных кварцевых генераторов высокого класса с использованием кросс-корреляций.

Непревзойденная чувствительность

Максимальная чувствительность измерений фазовых и амплитудных шумов

Внутренний гетеродин в анализаторе R&S®FSWP подавляет фазовые шумы от почти любых генераторов сигналов, имеющихся на рынке. Благодаря наличию внутренних источников с низким уровнем шума требуются лишь несколько корреляций для измерения высококачественного генератора. Таким образом обеспечивается минимально возможное время выполнения измерений.

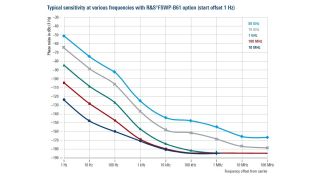

Фазовый шум и чувствительность

Результаты могут отображаться в отдельных окнах или вместе в одном окне.

Высочайшая гибкость

Анализатор фазовых шумов высокого класса и анализатор спектра и сигналов в одном устройстве

Пользователи могут анализировать спектр и демодулировать сигнал для измерения EVM или характеристик импульсов в различных каналах измерения. Разработчики автоматических испытательных систем экономят пространство и деньги, поскольку им не нужно приобретать дополнительный анализатор спектра или векторный анализатор сигналов. R&S®FSWP — это инвестиции в будущее. Этот прибор реализован на основе R&S®FSW высокого класса с уникальными ВЧ-характеристиками и высокой чувствительностью.

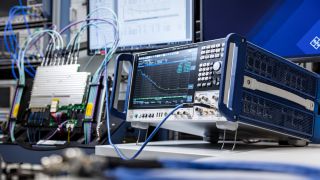

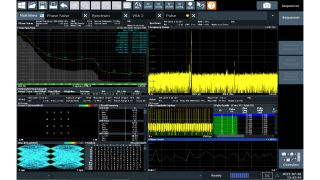

R&S®FSWP делает все это

Векторный анализ сигналов, анализ импульсных сигналов, измерение высших гармоник, точные измерения фазовых шумов и т. д.

Фазовый шум импульсных сигналов

Простой анализ источников импульсных сигналов

Измерение фазовых шумов импульсных источников, используемых в радиолокационных системах, никогда не было таким простым. R&S®FSWP захватывает сигнал и мгновенно вычисляет все параметры импульсов. Этот прибор поддерживает кросс-корреляцию для измерения фазовых шумов и автоматически определяет параметры запуска/стробирования, требующиеся для измерений импульсных источников. Стробирование позволяет R&S®FSWP достигнуть большего динамического диапазона для измерений импульсных фазовых шумов по сравнению с другими методами.

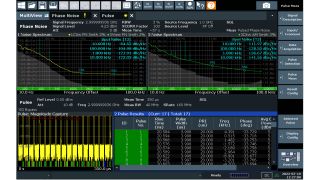

Анализ импульсных сигналов

Автоматизированные измерения параметров импульсов во временной области и фазовых шумов в частотной области.

Измерения остаточных/аддитивных фазовых шумов

Измерения остаточных фазовых шумов импульсных и непрерывных сигналов

Для радиолокационных систем высокого класса определение дополнительных фазовых шумов, добавляемых отдельными компонентами (например, усилителями) в тракт прохождения сигналов, имеет решающее значение, поскольку они влияют на стабильность межимпульсной фазы. Компоненты необходимо испытывать с использованием импульсных сигналов в реальных условиях. Анализатор R&S®FSWP имеет внутренний источник сигнала для измерения остаточного фазового шума или стабильности межимпульсной фазы. Он также обеспечивает дополнительные входы для прочих внешних источников.

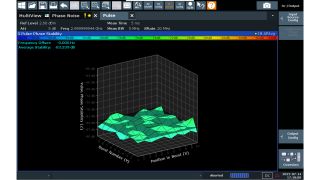

Стабильность межимпульсной фазы

Трехмерная диаграмма стабильности межимпульсной фазы нескольких пакетов.

Простое определение характеристик ГУН

Автоматическое измерение параметров генераторов, управляемых напряжением (ГУН)

R&S®FSWP комплектуется внутренними источниками постоянного тока с чрезвычайно низким уровнем шума для питания и управления генераторами, управляемыми напряжением (ГУН). R&S®FSWP измеряет не только напряжение основной гармоники, но и мощность высших гармоник ГУН по отношению к управляющему напряжению. Он также отображает фазовый шум на различных частотах смещения относительно управляющего напряжения.

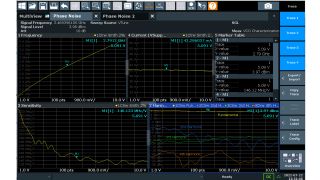

Результаты ГУН

Частота, выходная мощность, крутизна настройки и потребляемый ток в зависимости от управляющего напряжения.

Анализ переходных процессов

Измерения частоты и фазы во временной области

R&S®FSWP предлагает полосу пропускания до 8 ГГц для анализа частотных или фазовых характеристик в зависимости от времени. R&S®FSWP также выполняет узкополосный анализ до 40 МГц в целях подробного исследования переходной характеристики схем ФАПЧ.

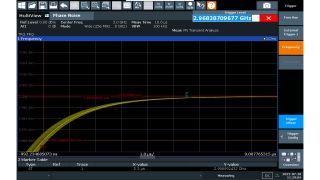

Анализ переходных процессов

Длительное отображение настроек частоты синтезатора.

Одновременное измерение амплитудных и фазовых шумов

Одновременное измерение амплитудного шума и фазового шума

R&S®FSWP позволяет параллельно измерять амплитудные и фазовые шумы при смещении частоты до 30 МГц. Оба результата одновременно отображаются в одном окне или в отдельных окнах.

Амплитудный и фазовый шум

В серой области показана улучшенная чувствительность за счет использования кросс-корреляции, желтая кривая — это фазовый шум, а зеленая — шум амплитудной модуляции.

Дисперсия Аллана

Расчет дисперсии Аллана по фазовому шуму вблизи несущей

Для определения стабильности частоты генератора R&S®FSWP рассчитывает дисперсию Аллана на основе фазового шума и отображает ее в течение максимум 1 миллиона секунд (минимальное смещение: 1 мкГц). В отличие от методов с использованием временной области, это упрощает подавление нежелательных побочных эффектов, которые проявляются как паразитные излучения в спектре фазовых шумов. Даже кратковременные помехи по причине фазового шума внутренних источников можно легко подавлять с помощью кросс-корреляции.

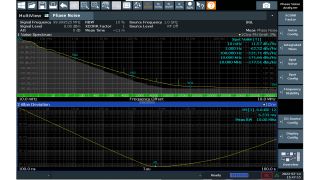

Дисперсия Аллана и фазовый шум

Вычисление дисперсии Аллана от 33 нс до 10 с на основе измерения фазовых шумов для диапазона смещения от 0,1 Гц до 30 МГц.

Доступные модели

R&S®FSWP8

Диапазон частот                          От 1 МГц до -8 ГГц

Фазовый шум                               < –166 дБн (1 Гц)
(f = 1 ГГц, смещение 10 кГц)

Макс. полоса анализа                 320 МГц

Тип прибора                                 Анализатор фазовых шумов и тестер ГУН

R&S®FSWP26

Диапазон частот                         От 1 МГц до -26,5 ГГц

Фазовый шум                              < –166 дБн (1 Гц)
(f = 1 ГГц, смещение 10 кГц)

Макс. полоса анализа                320 МГц

Тип прибора                                Анализатор фазовых шумов и тестер ГУН

R&S®FSWP50

Диапазон частот                         От 1 МГц до -50 ГГц

Фазовый шум                              < –166 дБн (1 Гц)
(f = 1 ГГц, смещение 10 кГц)

Макс. полоса анализа                320 МГц

Тип прибора                                Анализатор фазовых шумов и тестер ГУН
