R&S®FSPN Анализатор фазовых шумов и тестер ГУН

Непревзойденная чувствительность и высокая скорость

Ключевые факты

• Анализатор белого фазового шума и тестер ГУН с высокой скоростью измерений
• Одновременное измерение фазовых и амплитудных шумов
• Диапазон частот от 1 МГц до 50 ГГц
• Сверхмалошумящие внутренние источники постоянного тока для автоматического определения характеристик ГУН
• Автоматическая запись команд SCPI и 100%-я совместимость с R&S®FSWP

Повышенная эффективность и воспроизводимость измерений от лаборатории до производства

Анализатор фазовых шумов и тестер ГУН R&S®FSPN обладает очень высокой чувствительностью и высокой скоростью измерения, что позволяет определять характеристики синтезаторов, управляемых напряжением генераторов, термостатированных кварцевых генераторов и генераторов с диэлектрическими резонаторами. Этот прибор идеально подходит для подробного анализа фазовых шумов и ГУН в сложных условиях разработки и производства. Прибору, укомплектованному двумя синтезаторами с низким фазовыми шумами и механизмом взаимной корреляции в реальном масштабе времени для повышения чувствительности измерений, требуется всего несколько кросс-корреляций для измерения очень высококачественных генераторов, синтезаторов или ГУН в условиях производства. Увеличьте число кросс-корреляций для определения характеристик наиболее чувствительных коммерчески доступных синтезаторов и генераторов в НИОКР;

Особенности и преимущества

• Максимально возможная скорость изменения

• Высокая чувствительность измерений фазового шума

• Самое быстрое определение характеристик ГУН

• Анализ переходной характеристики

• Запись команд SCPI

Максимально возможная скорость изменения

Ускорение разработки устройства

Использование быстродействующего измерительного прибора ускоряет разработку и оптимизацию источников сигналов. R&S®FSPN может всего за несколько секунд отобразить кривую фазового шума высокопроизводительных источников, таких как термостатированные кварцевые генераторы и генераторы с диэлектрическим резонатором.

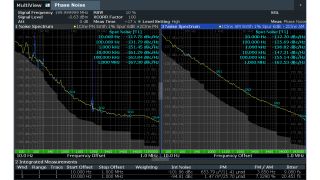

Анализ фазовых шумов на R&S®FSPN

Высокая чувствительность измерений фазового шума

Кросс-корреляция в реальном масштабе времени для повышения чувствительности к фазовому шуму

R&S®FSPN содержит функцию кросс-корреляции в реальном масштабе времени для измерения источников с очень низким фазовым шумом. Улучшение чувствительности зависит от количества выполненных кросс-кореляций по следующей формуле:

ΔL = 5 · log(n), где

• ΔL: улучшение чувствительности к фазовому шуму (в дБ)
• n: число кросс-корреляций

Очень низкий фазовый шум синтезаторов в приборе R&S®FSPN уменьшает требуемое количество корреляций, что сокращает время измерения.

Одновременное измерение фазовых и амплитудных шумов

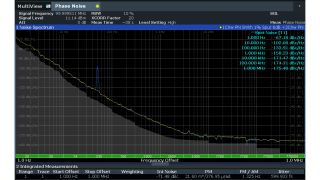

R&S®FSPN одновременно измеряет фазовые и амплитудные шумы и показывает текущий уровень чувствительности при кросс-корреляции, обозначенный серой областью.

Самое быстрое определение характеристик ГУН

Благодаря сверхмалошумящим внутренним источникам постоянного тока анализатор R&S®FSPN может измерять фазовый шум генераторов, управляемых напряжением (ГУН), при различном управляющем напряжении и напряжении питания. Возможно быстрое определение характеристик ГУН путем изменения управляющего напряжения или напряжения питания. Следующие параметры определяются мгновенно:

• Частота в зависимости от напряжения
• Чувствительность в зависимости от напряжения
• Выходная мощность в зависимости от напряжения
• Потребление тока в зависимости от напряжения
• Выходная мощность в зависимости от частоты

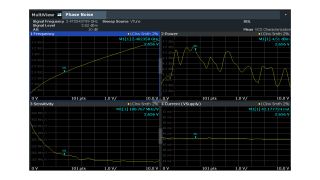

Определение характеристик ГУН

Анализ переходной характеристики

Измерения частоты и фазы во временной области

R&S®FSPN имеет полосу пропускания до 8 ГГц для подробного определения характеристик синтезаторов и измерения времени установления после скачка частоты, линейных нарастаний, времени переключения и пр. R&S®FSPN обеспечивает узкополосный анализ до 40 МГц для определения узкополосных характеристик при подробном анализе переходной характеристики ФАПЧ.
На дисплее доступен режим бесконечного послесвечения для всех осциллограмм, что позволяет легко оценивать величину разброса параметров или наличие каких-либо выбросов.

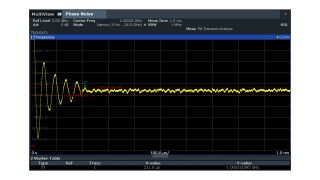

Анализ переходных процессов, измерение времени установления

Запись команд SCPI

Запись команд SCPI позволяет легко автоматизировать тестовые последовательности. Достаточно запустить прибор и экспортировать автоматически созданные сценарии на различных языках (Matlab®, Python или C#), чтобы воспроизвести ручные измерения.

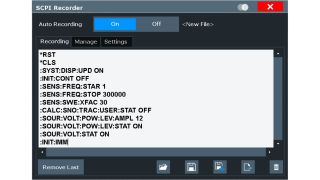

Запись команд SCPI на приборе R&S®FSPN

Доступные модели

R&S®FSPN8 Анализатор фазовых шумов и тестер ГУН

Диапазон частот          От 1 МГц до -8 ГГц

Фазовый шум               < –163 дБн (1 Гц)
(f = 1 ГГц, смещение 10 кГц)

Тип прибора                 Анализатор фазовых шумов и тестер ГУН

R&S®FSPN26 Анализатор фазовых шумов и тестер ГУН

Диапазон частот             От 1 МГц до -26,5 ГГц

Фазовый шум                  < –163 дБн (1 Гц)
(f = 1 ГГц, смещение 10 кГц)

Тип прибора                    Анализатор фазовых шумов и тестер ГУН

R&S®FSPN50 Анализатор фазовых шумов и тестер ГУН

Диапазон частот            От 1 МГц до -50 ГГц

Фазовый шум                 < –163 дБн (1 Гц)
(f = 1 ГГц, смещение 10 кГц)
 Тип прибора                  Анализатор фазовых шумов и тестер ГУН
