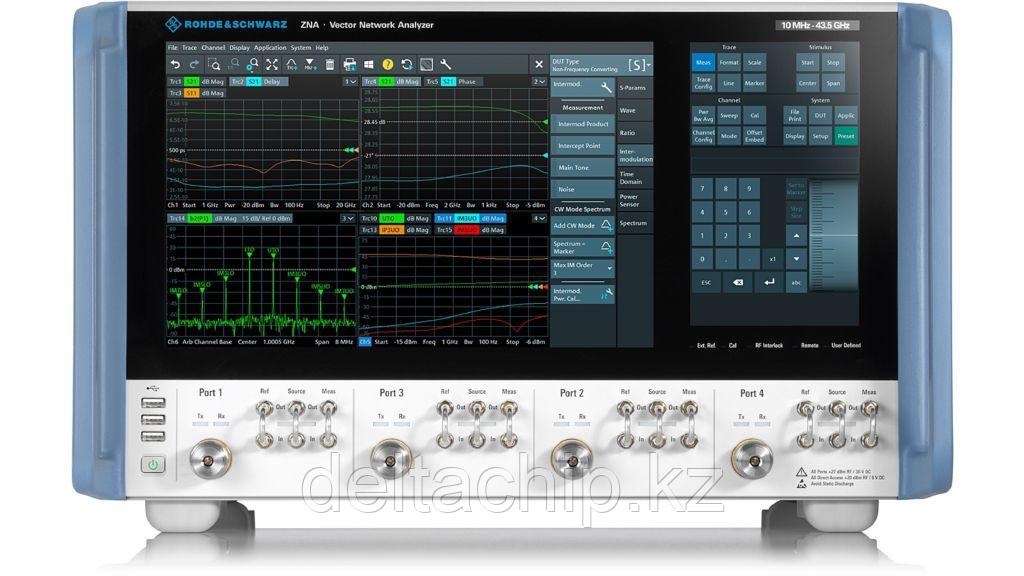

R&S®ZNA Векторные анализаторы цепей

Ключевые факты

• От 10 МГц до 26,5/43,5/50/67 ГГц (R&S®ZNA26/43/50/67) От 10 МГц до 110 ГГц (R&S®ZNA67EXT)
• Выпускаются 2- и 4-портовые модели
• Превосходные ВЧ-характеристики
• До четырех встроенных источников
• Уникальное и интуитивно-понятное сенсорное управление

Выполняет самые сложные измерительные задачи

Векторные анализаторы цепей RS®ZNA — это высокотехнологичная серия в ассортименте Rohde & Schwarz. Они отличаются превосходными ВЧ-характеристиками, широким набором программных функций и уникальной аппаратной концепцией. Благодаря сенсорному управлению и ориентированности на испытуемое устройство R&S®ZNA становится мощной, универсальной и компактной измерительной системой для определения характеристик пассивных и активных устройств.

Особенности и преимущества

• Превосходные ВЧ-характеристики

• Универсальные аппаратные опции

• Широкий набор программных опций

• Уникальная рабочая концепция

• Модули расширения

• Принадлежности для полнофункционального решения



Превосходные ВЧ-характеристики

Высокая производительность и высокая скорость для выполнения расширенного набора измерительных задач

• Точные измерения на активных и пассивных компонентах
• Широкий динамический диапазон для определения характеристик испытуемых устройств даже с высоким ослаблением
• Превосходная стабильность, низкий уровень шума на кривой и великолепные исходные системные данные для обеспечения высокой надежности
• Возможность выполнения метрологических задач благодаря высокой точности
• Широкий диапазон развертки по мощности

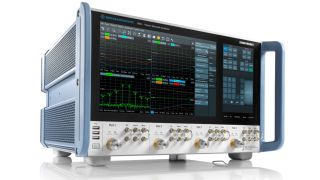

R&S®ZNA43 с 4 портами и прямым доступом к каналам

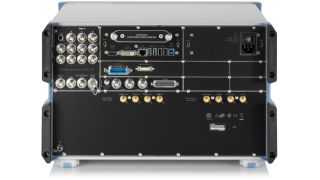

Универсальные аппаратные опции

Высокоэффективная и универсальная измерительная система

• Дополнительный прямой доступ к каналам для широкого динамического диапазона, внешних схем измерения и системной интеграции
• До четырех внутренних фазово-когерентных источников для обеспечения высокой гибкости и малого времени развертки
• До двух внутренних гетеродинов приемников для быстрого измерения параметров смесителей с низким уровнем шума на кривой
• До восьми независимых приемников для надежных многоканальных измерений фазы
• До четырех внутренних импульсных модуляторов и генераторов импульсов
• Дополнительные ступенчатые аттенюаторы источников и приемников для расширения полезного диапазона мощности



Широкий набор программных опций

Интуитивно-понятная настройка измерений

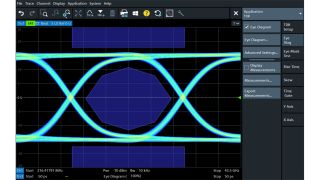

• Анализ во временной области и расширенные функции, такие как глазковые диаграммы для проверки целостности сигнала
• Скалярные измерения параметров смесителей и измерения с преобразованием частоты
• Векторные измерения параметров смесителей для усовершенствованного измерения параметров смесителей
• Измерения с преобразованием частоты на смесителях/преобразователях без доступа к гетеродину
• Режим анализа спектра для расширенного анализа испытуемого устройства
• Расчет погрешности измерений в реальном масштабе времени плюс измерение для верификации (METAS VNA Tools)



Уникальная рабочая концепция

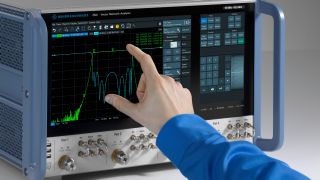

Интуитивно-понятное сенсорное управление с помощью усовершенствованного пользовательского интерфейса

• Два независимых сенсорных экрана для удобного управления
• Отображение выбранного пользователем содержимого (например, команд SCPI) на экране меньшего размера
• Эффективное управление с помощью мультисенсорных жестов
• Произвольная настройка каналов и диаграмм путем перетаскивания с помощью мыши
• Концепция, в центре которой находится испытуемое устройство, подстраивается под требования пользователей и оптимизирует настройки
• Функции расширенной оценки для детального анализа кривых результатов измерений

Модули расширения

Расширенные возможности измерений

Расширение диапазона частот до 1,1 ТГц с помощью семейств преобразователей R&S®ZVA-Z и R&S®ZC.

Принадлежности для полнофункционального решения

Различные принадлежности для калибровки, верификации и измерений

• Комплекты для механической калибровки и верификации
• Модули автоматической калибровки
• Линейные модули калибровки для обновления калибровочных данных по месту
• Измерительные кабели
• Динамометрические ключи
• Поддержка семейства датчиков мощности R&S®NRP

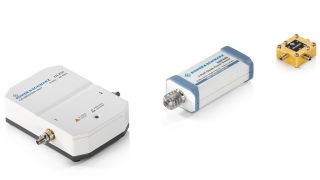

Модуль автоматической калибровки, датчик мощности и калибровочный смеситель.

Доступные модели

R&S®ZNA26

Порты                  2 порта

Частота               От 10 МГц до 26,5 ГГц

Разъемы              3,5 мм (вилка)



R&S®ZNA26

Порты                4 порта

Частота             От 10 МГц до 26,5 ГГц

Разъемы           3,5 мм (вилка)



R&S®ZNA43

Порты                 2 порта

Частота              от 10 МГц до 43,5 ГГц

Разъемы            2,92 мм (вилка)



R&S®ZNA43

Порты                 2 порта

Частота              от 10 МГц до 43,5 ГГц

Разъемы            2,4 мм (вилка)



R&S®ZNA43

Порты                  4 порта

Частота               от 10 МГц до 43,5 ГГц

Разъемы             2,92 мм (вилка)



R&S®ZNA43

 Порты               4 порта

Частота             от 10 МГц до 43,5 ГГц

Разъемы           2,4 мм (вилка)



R&S®ZNA50

Порты                2 порта

Частота             От 10 МГц до 50 ГГц

Разъемы           2,4 мм (вилка)



R&S®ZNA50

Порты                4 порта

Частота             От 10 МГц до 50 ГГц

Разъемы           2,4 мм (вилка)



R&S®ZNA67

Порты                2 порта

Частота             От 10 МГц до 67 ГГц

Разъемы           1,85 мм (вилка)



R&S®ZNA67

Порты                4 порта

Частота             От 10 МГц до 67 ГГц

Разъемы           1,85 мм (вилка)



R&S®ZNA67EXT

Порты                2 порта

Частота             10 МГц – 110 ГГц

Разъемы           1,0 мм(м)

R&S®ZNA67EXT

Порты                4 порта

Частота             10 МГц – 110 ГГц

Разъемы           1,0 мм(м)



R&S®ZNA67EXT

Порты                2 порта

Частота             10 МГц – 110 ГГц

Разъемы           1,0 мм(папа)

R&S®ZNA67EXT

Порты                4 порта

Частота             10 МГц – 110 ГГц

Разъемы           1,0 мм(папа)
