R&S®ZNBT Векторный анализатор цепей

Полноценный многопортовый векторный анализатор цепей

Ключевые факты

• Диапазон частот: от 9 кГц до 8,5 ГГц или от 100 кГц до 20/26,5/40 ГГц
• До 24 портов с полностью когерентными по фазе приемниками
• Широкий динамический диапазон до 140 дБ
• Малое время развертки 2,5 мс (R&S®ZNBT8) для развертки по 201 точкам

Анализ цепей с использованием до 24 измерительных портов

Полноценный векторный анализатор цепей

R&S®ZNBT представляет собой многопортовый векторный анализатор цепей, имеющий до 24 полностью интегрированных измерительных портов. С помощью этого прибора можно одновременно выполнять испытания нескольких ИУ или измерять одно ИУ максимум с 24 портами. Полностью интегрированные измерительные порты делают R&S®ZNBT полноценным многопортовым векторным анализатором цепей, который характеризуется широким динамическим диапазоном, высокими уровнями выходной мощности и быстрым выполнением измерений. Доступны диапазоны частот до 40 ГГц.

Особенности и преимущества

• Полноценный многопортовый векторный анализатор цепей

• Когда важна скорость

• Универсальные опции и функции встроенного программного обеспечения

• Многопортовая калибровка

Полноценный многопортовый векторный анализатор цепей

Платформа для сложных многопортовых измерений

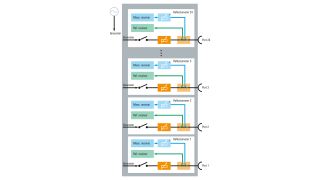

R&S®ZNBT характеризуется одним рефлектометром на измерительный порт. Конструкция исключает потери, обычно возникающие в многопортовых системах на основе коммутационных матриц. В результате R&S®ZNBT обеспечивает широкий динамический диапазон, высокую выходную мощность, низкий уровень шума на кривой, а также отличную исходную направленность и согласование с нагрузкой.

Когда важна скорость

Малое время выполнения испытаний и разные интерфейсы управления

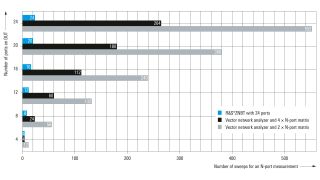

Многопортовая архитектура прибора дает возможность выполнять одновременные измерения на всех портах тестируемого устройства. Данные из всех портов собираются синхронно и обрабатываются параллельно, что значительно уменьшает время развертки по сравнению с многопортовыми системами на основе коммутационных матриц. Цифровые интерфейсы помогают повысить скорость выполнения циклов автоматических испытаний для синхронизации внешних компонентов в испытательной установке. Для управления обработчиком внешних компонентов может использоваться интерфейс ввода/вывода обработчика.

Универсальные опции и функции встроенного программного обеспечения

Комплексный анализ активных и пассивных компонентов

Для модулей с повышенной производительностью и все меньшими размерами требуется выполнение комплексных испытаний. R&S®ZNBT имеет широкий набор опций и функций:

• Больше 100 кривых и каналов для определения характеристик сложных компонентов
• Широкий диапазон опций встраивания/исключения
• Измерения с преобразованием частоты на усилителях и смесителях

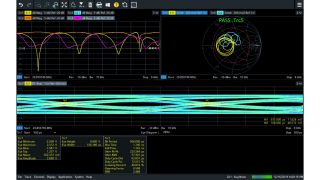

• Анализ во временной области с помощью оконной функции и отображения глазковых диаграмм

Многопортовая калибровка

Различные способы и устройства калибровки

R&S®ZNBT предлагает способы калибровки для каждой системы, включая TOSM, TSM, TRL / LRL, UOSM и т. д. Благодаря огромному разнообразию принадлежностей для калибровки, от комплектов для ручной калибровки до модулей автоматической калибровки максимум с 24 портами, можно выполнить все требования пользователей, предъявляемые к калибровке.

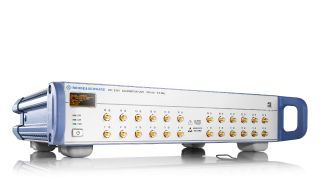

Модуль автоматической калибровки R&S®ZN-Z154, 24 порта

Доступные модели

R&S®ZNBT8

Порты             от 4 до 24

Частота          от 9 кГц до 8,5 ГГц

Разъемы        N-типа (розетка)

R&S®ZNBT20

Порты             От 8 до 24

Частота          От 100 кГц до 20 ГГц

Разъемы        3,5 мм (вилка)

R&S®ZNBT26

Порты                   От 8 до 24

Частота                От 100 кГц до 26.5 ГГц

Разъемы               2,92 мм (вилка)

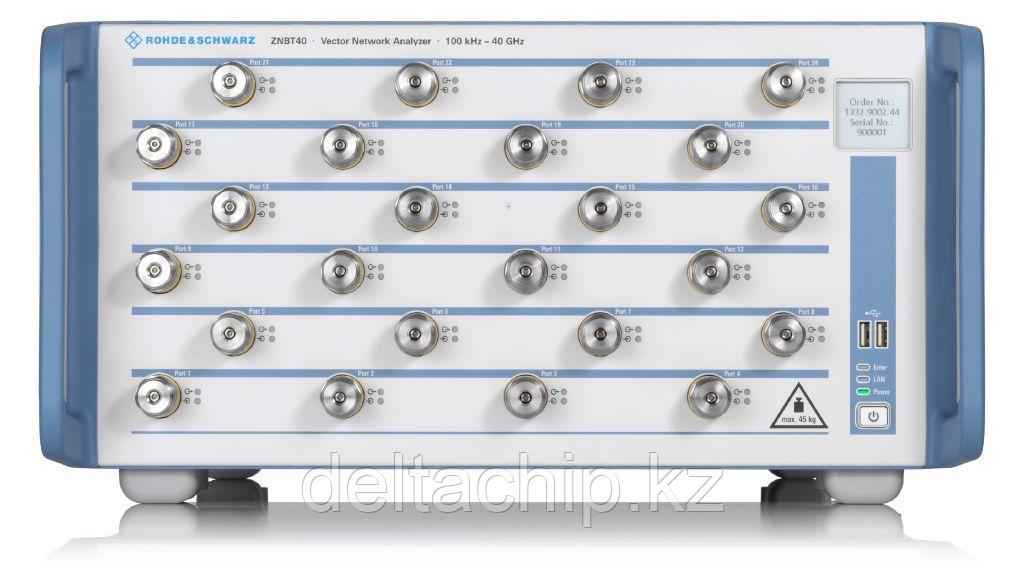

R&S®ZNBT40

Порты                  От 8 до 24

Частота               От 100 кГц до 40 ГГц

Разъемы             2,92 мм (вилка)
