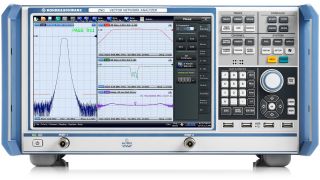

R&S®ZND Векторные анализаторы цепей

Базовый анализ цепей с отличными характеристиками

Ключевые факты

• Однонаправленный двухпортовый векторный анализатор цепей с частотой от 100 кГц до 4,5 ГГц
• Диапазон частот может быть расширен до 8,5 ГГц
• Испытательная установка может быть расширена для выполнения двунаправленных измерений
• Простое сенсорное управление
• Прекрасные ВЧ-характеристики

Базовый анализ цепей с отличными характеристиками

Базовая модель анализатора цепей R&S®ZND выполняет однонаправленные измерения на частоте до 4,5 ГГц. Анализатор R&S®ZND можно расширить для выполнения двунаправленных измерений и увеличения диапазона частот до 8,5 ГГц. Крупный сенсорный экран R&S®ZND удобен в обращении и идеально подходит для измерений коэффициентов рассеяния, в том числе если требуется большое число диаграмм. Для увеличения поддерживаемых функций также можно добавить выполнение измерений во временной области.

Особенности и преимущества

• Гибкая испытательная установка

• Простота эксплуатации

• Простая калибровка

• Регистратор макросов SCPI

• Простое расширение испытательных портов

• Опции для компенсации цепей

Гибкая испытательная установка

Анализатор, который превосходит ваши требования

Испытательная установка с R&S®ZND может быть сконфигурирована в соответствии с индивидуальными требованиями. Испытательная установка может быть настроена для выполнения однонаправленных испытаний или расширена для выполнения двунаправленных испытаний в зависимости от требований пользователей. Диапазоны развертки частоты и мощности могут быть легко расширены.

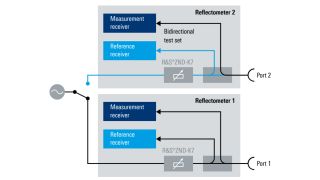

Испытательный комплект для однонаправленных или двунаправленных измерений

Однонаправленный испытательный комплект (черный) для R&S^®ZND, расширение для двунаправленного испытательного комплекта (синий) и опции расширения диапазона мощности (серый)

Простота эксплуатации

Большой дисплей и четко структурированный пользовательский интерфейс

На крупном 12,1-дюймовом сенсорном экране четко отображаются несколько диаграмм одновременно или все подробности измерений. Плоские структуры меню в пользовательском интерфейсе позволяют эффективно настраивать измерения, а также просто и быстро запускать их.

Простая калибровка

Метод калибровки, подходящий для любой системы

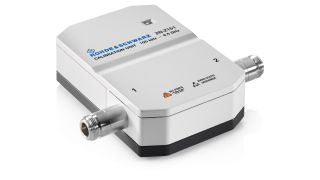

Анализатор R&S^®ZND предоставляет широкий выбор методов калибровки для проведения разнообразных измерений в зависимости от конфигурации испытательного комплекта. Rohde & Schwarz предлагает комплект для ручной калибровки и модуль автоматической калибровки для ускорения калибровки.

Регистратор макросов SCPI

Упрощение автоматизации испытаний для проведения сложных измерений

Регистратор команд SCPI R&S^®ZND автоматически генерирует последовательности команд SCPI на основе операций пользователя. Записанные последовательности команд можно экспортировать в различные языки программирования (C++, Python и MATLAB^®) и использовать непосредственно на приборе. Регистратор команд SCPI R&S^®ZND представляет собой мощный инструмент для автоматизации испытаний на этапах проектирования, верификации и производства. Он упрощает реализацию сложных измерений и повышает эффективность рабочих процессов.

Простое расширение испытательных портов

Измерения до 24 портов

Количество портов двунаправленного анализатора R&S^®ZND можно легко увеличивать с помощью коммутационной матрицы R&S^®ZN-Z84. Анализатор R&S^®ZND обеспечивает комплексное решение для многопортовых модулей или нескольких устройств с числом портов до 24. Модуль автоматической калибровки R&S^®ZN-Z154 обеспечивает быструю и точную калибровку установки, имеющей до 24 портов. А при наличии мастера измерений и ассистента SNP опция R&S^®ZND-K100 выводит пошаговые инструкции по выполнению всех требуемых измерений с минимальным и оптимальным количеством повторных подключений. Полученные результаты измерений удобно записываются в файл Touchstone высокого порядка.

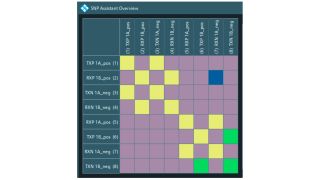

Простая настройка испытаний с помощью ассистента SNP

Ассистент SNP представляет топологию испытуемого устройства в виде интуитивно понятной цветной матрицы.

Опции для компенсации цепей

Расширенные средства для испытаний на измерительных и печатных платах

Анализатор R&S^®ZND поддерживает различные методы включения и компенсации цепей, с помощью которых можно устранять влияния различных измерительных плат и точно определять характеристики испытуемого устройства.  Поддерживаемые алгоритмы компенсации цепей полностью интегрированы в пользовательский интерфейс R&S^®ZND и основаны на признанных в отрасли методиках согласно IEEEP370. Имеются следующие опции:

• Компенсация цепей EaZy (EZD, R&S^®ZND‑K210)
• Компенсация цепей на месте (ISD, R&S^®ZND‑K220)
• «Умная» компенсация цепей измерительных плат (SFD, R&S^®ZND‑K230)
• Определение характеристик печатных плат по методу Delta-L (SFD, R&S^®ZND‑K231)

Доступные модели

R&S®ZND

Порты                    2

Частота                 8,5 ГГц

Разъемы               N-типа (розетка)
