R&S®ZNH Портативный векторный анализатор цепей

Низкая сложность, высокая точность

Ключевые факты

• Диапазон частот от 30 кГц до 4/8/18/26,5 ГГц
• Однопортовые измерения кабелей и антенн в базовой комплектации
• Измерение S-параметров (S₁₁, S₁₂, S₂₁, S₂₂) в базовой комплектации
• Динамический диапазон 100 дБ (тип.) для измерений развязки фильтров и антенн
• Антибликовый дисплей, компактные размеры, защищенный корпус (IP51)

Легкая конструкция, высокая производительность

R&S®ZNH — полноценный двухпортовый портативный векторный анализатор цепей, который обеспечивает выполнение однопортовых измерений кабелей и антенн, а также полных двухпортовых измерений S-параметров. Сенсорный интерфейс прост в использовании, а меню обзора конфигурации делает подготовку к измерениям более эффективной. Несмотря на свои компактные размеры, анализатор R&S®ZNH совершенен в каждой детали и обладает превосходными рабочими характеристиками, предоставляя все необходимые функции.

Особенности и преимущества

• Архитектура с четырьмя приемниками

• Компактная рабочая лошадка

• Прост в использовании

• Простая настройка

• Простое повышение эффективности

Архитектура с четырьмя приемниками

Сложная ВЧ-архитектура обеспечивает доступ к новейшим типам калибровки

Архитектура с четырьмя приемниками содержит специализированные эталонные приемники и измерительные приемники на портах 1 и 2. Благодаря этому анализатор R&S®ZNH поддерживает дополнительные типы калибровки, такие как калибровка UOSM (неизвестная перемычка, ХХ, КЗ и согласованная нагрузка). Данный вид калибровки полезен для ИУ с разными типами входных или выходных разъемов.

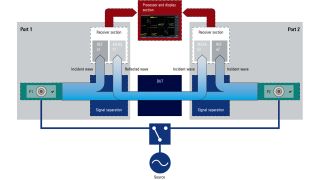

Архитектура с четырьмя приемниками

Минимальное число переключений между двумя портами и сложная калибровка вида UOSM

Компактная рабочая лошадка

Выдающиеся ВЧ-характеристики в компактных размерах

Портативность и компактность R&S®ZNH делают его идеальным инструментом для измерений в полевых условиях.

Анализатор R&S®ZNH также обеспечивает превосходные рабочие характеристики за счет следующих функций:

• Широкий диапазон частот от 30 кГц до 4/8/18/26,5 ГГц для поддержки широкого спектра приложений
• Высокий динамический диапазон до 100 дБ (тип.) для измерения больших колебаний уровня
• Высокая точность благодаря низкой амплитуде шума (СКЗ) от 0,0015 дБ до 0,0040 дБ (тип.) и низкому уровню фазового шума (СКЗ) от 0,02° до 0,04° (тип.)
• Встроенный ступенчатый аттенюатор приемника на обоих портах, который регулируется с шагом 5 дБ в диапазоне от 0 до 15 дБ

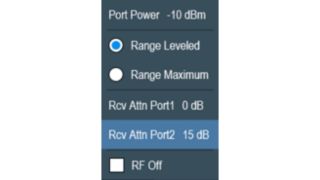

Ступенчатый аттенюатор приемника

Увеличивает линейность диапазона входной мощности порта, что защищает анализатор от перегрузки.

Прост в использовании

Мультисенсорный экран, дистанционное управление и мастер измерений для максимального удобства пользователей

Cенсорный экран обеспечивает стандартную функцию масштабирования пальцами, доступную на смартфонах. Анализатор R&S®ZNH поддерживает стандартные жесты управления телефоном, что помогает пользователям освоится с управлением. Даже если у операторов нет непосредственного доступа к прибору, для бесперебойной работы можно использовать бесплатные приложения для дистанционного управления на ПК, Android и iOS. Более того, мастер измерений позволяет дополнительно упростить измерения за счет использования автоматических тестовых последовательностей, ускоряя процесс тестирования и снижая вероятность ошибки, связанной с человеческим фактором.

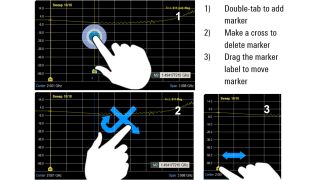

Мультисенсорная функция

Емкостной сенсорный экран; интуитивно понятное управление и отсутствие необходимости калибровки дисплея.

Простая настройка

Простая и быстрая настройка с помощью меню обзора конфигурации

Анализатор R&S®ZNH оснащен как клавишами, так и поворотной ручкой, а также содержит элементы управления на сенсорном экране. Клавиши большие и хорошо разнесены, что позволяет легко работать с прибором в перчатках.

Емкостной сенсорный экран предлагает новые возможности взаимодействия с пользователем:

• Непосредственное взаимодействие с элементами на экране
• Быстрый доступ к меню
• Изменение частоты и полосы обзора
• Добавление/перемещение/удаление маркеров
• И многое другое

Меню обзора конфигурации сокращает количество шагов, необходимых для настройки параметров измерения, обеспечивая быструю настройку.

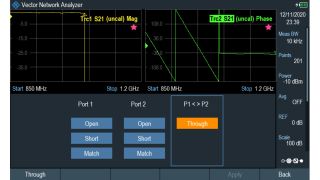

Гибкая калибровка

Задаваемые пользователем калибровочные последовательности обеспечивают гибкий подход.

Простое повышение эффективности

Полный набор стандартных функций и простой заказ опций

Базовый блок R&S®ZNH выполняет следующие функции:

• Измерение расстояния до места повреждения
• Однопортовое измерение потерь в кабеле
• Измерение характеристик отражения
• Измерение потерь при распространении сигнала
• Четыре S-параметра (S₁₁, S12, S21, S₂₂)

Если возникает необходимость в дополнительных функциях, их легко заказать. Все опции можно заказать прямо и независимо от других, что означает отсутствие скрытых затрат и путаницы при заказе.

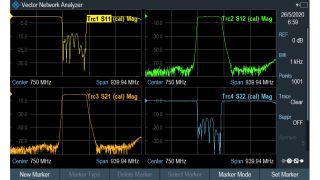

Быстрая настройка отображения S-параметров в требуемом формате.

Измерение четырех S-параметров в базовой версии.

Доступные модели

R&S®ZNH4

Порты                   2

Частота                4 ГГц

Разъемы              N-типа

R&S®ZNH8

Порты                    2

Частота                 8 ГГц

Разъемы               N-типа

R&S®ZNH18

Порты                   2

Частота                18 ГГц

Разъемы              N-типа

R&S®ZNH26

Порты                   2

Частота                26,5 ГГц

Разъемы               PC 3,5 мм
