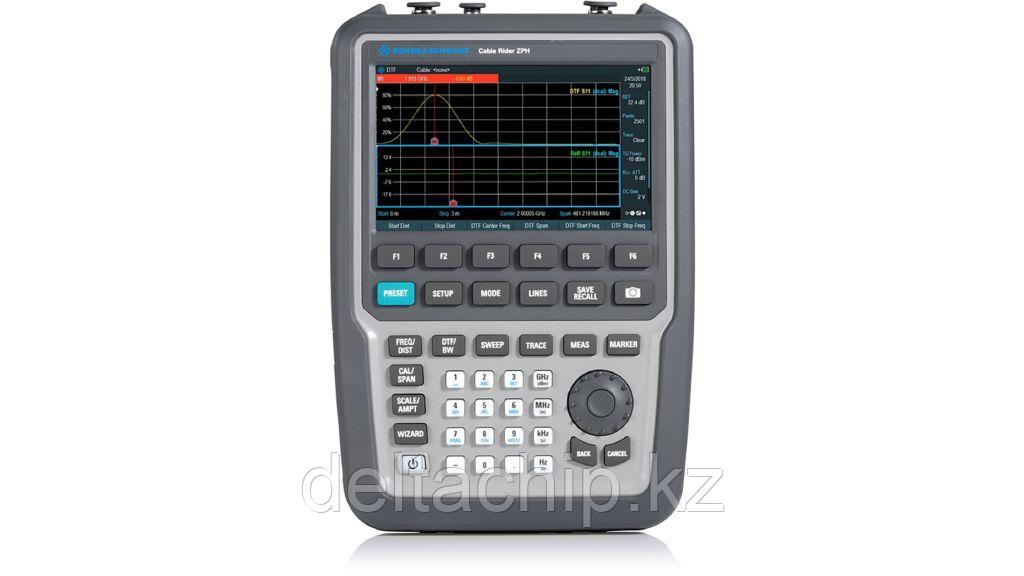

ZPH R&S®Cable Rider

Рассчитывайте на скорость и эффективность

Ключевые факты

• Диапазон частот до 3 ГГц или 4 ГГц, возможность изменения с помощью ключевого кода
• Функции однопортовой модели: измерение расстояния до места повреждения (DTF), потерь на отражение, КСВН и потерь в кабеле
• Двухпортовая модель дополнительно обеспечивает возможность измерения S₂₁, анализа спектра и помех, демодуляции АМ/ЧМ/АМн/ЧМн
• Идеальный выбор для полевых измерений: срок службы аккумулятора до 9 часов, масса 2,5 кг, клавиатура с подсветкой, быстрое время загрузки, антибликовый дисплей, компактные размеры, защищенный корпус (IP51)

Краткое описание

Анализатор R&S®Cable Rider ZPH обладает всеми необходимыми базовыми измерительными функциями для монтажа и технического обслуживания антенных систем в полевых условиях. Его уникальные возможности обеспечивают проведение быстрых и эффективных измерений характеристик кабелей и антенн и анализ спектра. Для решения различных задач предлагаются две модели R&S®ZPH: однопортовый анализатор кабелей и антенн и двухпортовая модель с дополнительными функциями анализа спектра и следящего генератора.

Особенности и преимущества

• Высокая скорость

• Эффективность

• Тестер кабелей и антенн

• Анализатор спектра

• Калибровка

• Портативность

• Долговечность

• Удобство использования

Высокая скорость

Быстрая работа с использованием R&S®Cable Rider ZPH

Анализатор R&S®Cable Rider ZPH загружается менее чем за 15 с и прогревается всего за одну минуту — начинать измерения можно почти мгновенно.
Высокая скорость измерений делает анализатор его лучшим в своем классе. Меню обзора конфигурации позволяет просматривать и менять любые настройки параметров одним нажатием клавиши. Быстродействующие синтезаторы в анализаторе ускоряют измерения до 0,3 миллисекунд для одной точки.

Быстрая настройка параметров в меню обзора

Идеально подходит для быстрого монтажа и технического обслуживания базовых станций: R&S®Cable Rider ZPH

Эффективность

Эффективная работа с использованием R&S®Cable Rider ZPH

Эффективность работы благодаря отсутствию простоев.
Полностью заряженный анализатор R&S®Cable Rider ZPH функционирует весь рабочий день без необходимости подзарядки или замены аккумуляторов.
Необходимые дополнительные опции могут быть приобретены и активированы на месте, без отправки анализатора в сервисную лабораторию для обновления или повторной калибровки.

Эффективная работа с использованием R&S®Cable Rider ZPH

R&SCable Rider ZPH с модулем калибровки R&S®ZN-Z103

Тестер кабелей и антенн

Ключевые возможности для монтажа базовых станций

Во всех моделях R&S®ZPH Cable Rider имеются одинаковые возможности для испытаний кабелей и антенн: измерение расстояния до места повреждения, КСВ и однопортовое измерение потерь в кабеле, а также вывод фазовой и круговой диаграммы для отображения данных измерений.

R&S®Cable Rider ZPH

Техническое обслуживание базовых станций с помощью R&S®Cable Rider ZPH

Анализатор спектра

Дополнительные функции для анализа спектра

Для решения различных задач инженерам-монтажникам зачастую требуется несколько приборов: анализатор кабелей и антенн, анализатор спектра, генератор сигналов и источник смещения. Теперь все эти приборы объединены в одно высокоэффективное устройство с дополнительными функциями — комбинированный анализатор R&S®ZPH Cable Rider (модель .12.) Модель анализатора спектра также содержит дополнительные измерительные функции, например, анализа помех и отображения уровня сигнала.

R&S®Cable Rider ZPH с R&S®HA-Z900

Обнаружение источников помех с помощью R&S®Cable Rider ZPH и направленной антенной R&S®HA-Z900

Калибровка

Одноступенчатая калибровка

Калибровка рекомендуется только при подключении дополнительных кабелей или адаптеров между анализатором и ИУ. Это исключает какое-либо влияние на измерение.
Для удобной одноступенчатой калибровки модуль калибровки R&S®ZN-Z103 выполняет автоматическое переключение между ХХ, КЗ и нагрузкой. Это экономит время и обеспечивает возможность физического изменения различных стандартов калибровки в полевых условиях.

Модуль калибровки R&S®ZN-Z103

Портативность

Вес всего 2,5 кг

Эргономичная конструкция анализатора R&S®Cable Rider ZPH — компактные размеры и малый вес. С удобным боковым ремнем комфортно проводить кратковременные измерения. Для освобождения рук при работе поставляется кобура (R&S®HA-Z322) со специальным ремнем для равномерного распределения веса по телу.

Свободные руки при работе с кобурой R&S®HA-Z322

Долговечность

Одной зарядки хватает на день работы

R&S®Cable Rider ZPH функционирует полный рабочий день без подзарядки. Просто зарядите прибор в течение примерно 4 часов, и литий-ионного аккумулятора хватит на 9 часов работы. Преимущества длительного срока службы аккумулятора очевидны: дополнительный аккумулятор пригодится во время подъема на мачту или телекоммуникационную башню и планы не изменятся, если не аккумулятор не разрядится во время измерения.

Время работы аккумулятора портативного анализатора

R&S®Cable Rider ZPH работает дольше по сравнению с любым другим портативным анализатором на одной зарядке

Удобство использования

Управление жестами на сенсорном экране, антибликовый экран и клавиатура с подсветкой

Для большего удобства пользовательский интерфейс напоминает собой смартфон. На сенсорном экране можно не только выбирать пункт меню, но также смещать спектр, увеличивать и уменьшать изображение полосы, добавлять/удалять маркеры и т. д.

Антибликовый экран и клавиатура с подсветкой

Антибликовый экран облегчает работу вне помещения даже при ярком солнечном свете, а в ночное время или при плохой освещенности можно работать благодаря клавиатуре с подсветкой.

Доступные модели

R&S®ZPH

Порт                       1.0

Разъемы                N-типа

R&S®ZPH

Порт                       2.0

Разъемы                N-типа
