R&S®FSMR3000 измерительный приемник

Упрощение калибровки

Ключевые факты

• Диапазон частот от 2 МГц до 8/26,5/50 ГГц
• Высокоточный калибратор уровня с широким диапазоном измерения от –152 дБмВт до +30дБмВт
• анализатор АМ/ЧМ/ФМ и цифровой модуляции
• Полнофункциональный анализатор спектра и сигналов с полосой анализа шириной до 80 МГц
• Высококлассный анализатор фазовых шумов с кросс-корреляцией, тип. –163 дБн/Гц при отстройке от несущей 10 кГц (1 ГГц)

Калибровка и проверка характеристик генераторов сигналов и аттенюаторов

Измерительный приемник R&S®FSMR3000 — полнофункциональное решение для проверки характеристик и калибровки генераторов сигналов и фиксированных или регулируемых аттенюаторов.

R&S®FSMR3000 — измерительный СВЧ-приемник, с помощью которого можно калибровать генераторы сигналов и аттенюаторы, используя только один прибор. К наиболее важным функциям относятся настраиваемые измерения уровня ВЧ-сигнала, измерения уровней, анализ спектра и аналоговой модуляции. Кроме того, приемник R&S®FSMR3000 можно оснастить высокоэффективным оборудованием для высококлассных испытаний фазового шума в дополнение к стандартным испытаниям фазового шума, которые выполняются с помощью анализатора спектра. Также поддерживаются анализ сигналов с цифровой и аналоговой модуляцией, полоса анализа шириной 80 МГц, анализ импульсов и сигналов VOR/ILS. R&S®FSMR является универсальным прибором, разработанным с целью упрощения калибровки.

Особенности и преимущества

• Настраиваемая калибровка уровня ВЧ-сигнала (TRFL) и измерение мощности

• Прямое подключение датчиков мощности для точного измерения мощности

• Анализ модуляции АМ/ЧМ/ФМ

• Полнофункциональный анализатор спектра и сигналов

• Высококлассный анализатор фазовых шумов

Настраиваемая калибровка уровня ВЧ-сигнала (TRFL) и измерение мощности

Превосходные линейность и стабильность уровня, а также широкий диапазон допуска по дрейфу частоты и остаточной ЧМ

Измерительный приемник R&S®FSMR3000 исключает вероятность ошибки измерения уровня благодаря калибровке смежного диапазона. В результате пользователи получают преимущество за счет высокой степени линейности прибора на уровне <(0,009 дБ ± 0,005 дБ на интервале 10 дБ) в рамках всего диапазона измерения уровня.

Настраиваемое измерение уровня ВЧ-сигнала на 2,4 ГГц

Прямое подключение датчиков мощности для точного измерения мощности

Нет необходимости в дополнительном датчике мощности; датчики мощности R&S®NRP легко подключаются и автоматически распознаются.

Измеритель мощности R&S®NRP50T поддерживает весь диапазон частот от 0 до 50 ГГц, а оснащение датчиками мощности со встроенным делителем мощности упрощает процессы настройки и испытаний, исключая необходимость повторного подключения ИУ к датчику мощности и ВЧ-входу R&S®FSMR3000. Доступны модули датчика мощности R&S®NRP-Z27/-Z37 со встроенным делителем мощности для R&S®FSMR3000.;

Анализ модуляции АМ/ЧМ/ФМ

Измерение глубины модуляции, девиации частоты или фазы с погрешностью измерения < 0,5 %

В R&S®FSMR3000 установлен полнофункциональный встроенный анализатор модуляции, поддерживающий режимы аналоговой модуляции АМ, ЧМ и ФМ. Параметры звука измеряются на демодулированном сигнале. В процессе аудиоанализа используются различные аудиофильтры и детекторы, применяются функции коррекции предыскажений.

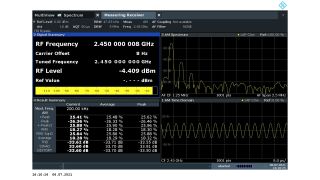

Анализ ампплитудной модуляции с отображением сводки результатов, спектра и временной области

Полнофункциональный анализатор спектра и сигналов

Измерительные функции для спектрального анализа, например гармоник, интермодуляционных составляющих третьего порядка (TOI) и т. д., а также полоса пропускания 80 МГц для анализа сигналов

С опцией R&S®FSMR3-B1 измерительный приемник превращается в полнофункциональный анализатор спектра и сигналов, который может измерять интермодуляционные составляющие третьего порядка (TOI), высшие гармоники, коэффициент шума и фазовый шум. Кроме спектральных измерений возможен анализ сигналов шириной 80 МГц с цифровой модуляцией, импульсов и сигналов VOR/ILS.

Измерение фазового шума, ACP и высших гармоник, а также анализ векторных сигналов применительно к сигналу с цифровой модуляцией

Высококлассный анализатор фазовых шумов

Высокая чувствительность наряду с кросс-корреляцией, высокой скоростью и параллельным измерением амплитуды и фазового шума за счет демодуляции в реальном масштабе времени.

С опцией R&S®FSMR3-B60 измерительный приемник R&S®FSMR3000 превращается в полнофункциональный анализатор фазовых шумов. Оснащенный превосходными встроенными источниками, вторым трактом приема, допускающим кросс-корреляцию приемник R&S®FSMR3000 с цифровой архитектурой является исключительно быстрым и чувствительным прибором. Он напрямую демодулирует сигнал с использованием алгоритма CORDIC, позволяя одновременно отображать АМ и фазовый шум на одной диаграмме или в нескольких окнах.

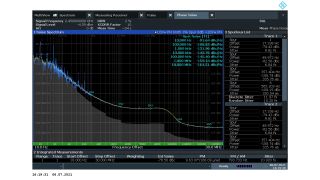

Высококлассное измерение фазового шума с определением взаимной корреляции и индикатором коэффициента усиления взаимной корреляции

Доступные модели

R&S®FSMR3008

Диапазон частот                     100 kHz - 8 GHz

DANL на частоте 1 ГГц           -158 dBm

Фазовый шум                          –163 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц)

R&S®FSMR3026

Диапазон частот                    100 kHz - 26.5 GHz

DANL на частоте 1 ГГц          –156 dBm

Фазовый шум                         –163 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц)

R&S®FSMR3050

Диапазон частот                     100 kHz - 50 GHz

DANL на частоте 1 ГГц           -156 dBm

Фазовый шум                          –163 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц)
