R&S®Cloud4Testing: Transient analysis application package

Облачное испытательное решение для систем РЛС с быстрой перестройкой частоты

Ключевые факты

• Идеально подходит для измерения переходных процессов
• Включен анализ последовательностей псевдослучайной перестройки частоты
• Измерение ЛЧМ-сигналов или сигналов FMCW
• Воспользуйтесь нашей подпиской с гибкой настройкой параметров

Задачи анализа переходных процессов требуют экономичных решений

Облачное ПО для определения характеристик сигналов с быстрой перестройкой частоты

R&S®Cloud4Testing обеспечивает быстрый и простой доступ к основным средствам анализа переходных процессов от Rohde & Schwarz, при этом нет необходимости делать большие инвестиции. Просто измеряйте, анализируйте и обрабатывайте свои ВЧ-данные в нужное время и в нужном месте.

Прикладной пакет анализа переходных процессов для R&S®Cloud4Testing дает возможность использовать опцию анализа переходных процессов R&S®VSE-K60, которая идеально подходит для производителей и разработчиков радиолокационных систем, поскольку позволяет определять характеристики сигналов с быстрой перестройкой частоты, включая анализ последовательностей псевдослучайной перестройки частоты (R&S®VSE-K60H), ЛЧМ-сигналов или сигналов FMCW (R&S®VSE-K60C).;

Особенности и преимущества

• Анализ ЛЧМ

• Сигналы со скачкообразной перестройкой частоты

• Углубленный анализ

Анализ ЛЧМ

Опция R&S®VSE-K60C отображает АЧХ и рассчитывает отклонение от идеальной линейной фазы даже для неимпульсных радиолокационных сигналов FMCW, обычно используемых в автомобильных радарах.
Измеряемые параметры:
девиация частоты, начало линейной частотной модуляции, продолжительность линейной частотной модуляции, скорость линейной частотной модуляции, девиация состояния линейной частотной модуляции, девиация фазы, мощность, пульсации мощности

Сигналы со скачкообразной перестройкой частоты

R&S®VSE-K60H автоматически анализирует последовательности псевдослучайной быстрой перестройки частоты и импульсные сигналы, используемые в приложениях для автомобильной, аэрокосмической и оборонной отраслей промышленности.
Измеряемые параметры:
время пребывания, регулирования и переключения, девиация частоты, мощность, девиация фазы, пульсации мощности

Углубленный анализ

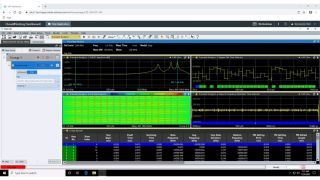

Спектрограммы и раздел спектрограммы, отображение в табличном виде, частота, погрешность частоты, зависимость фазы и амплитуды от времени, спектр БПФ
Функции панорамирования и масштабирования для выбора области анализа с использованием сенсорных прикосновений на спектрограмме, отображение спектра и кривых во временной области
Тренды и гистограммы для всех параметров
Статистика по переходным процессам ЛЧМ-импульсов: стандартное отклонение, среднее, максимум, минимум
Заданные пользователем параметры измерения
