R&S®Cloud4Testing: Pulse analysis application package

Облачное испытательное решение для измерения всех основных параметров импульса

Ключевые факты

• Измерение всех основных параметров, необходимых для углубленного анализа импульса
• Выполнение анализа трендов для большого количества импульсов
• Воспользуйтесь нашей подпиской с гибкой настройкой параметров

Задачи анализа импульсов требуют экономичных решений

Облачное ПО обеспечивает быстрые и простые измерения всех основных параметров импульса.

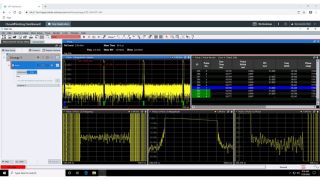

Прикладной пакет анализа импульсов для R&S®Cloud4Testing дает возможность использовать опцию R&S®VSE-K6, разработанную для измерения всех необходимых параметров импульса, таких как длительность, период, время нарастания и спада, падение мощности в импульсе и внутриимпульсная фазовая модуляция. Также выполняется анализ тенденций для большого количества импульсов. Пользователь выбирает результаты для одновременного отображения на экране. R&S®VSE выдает полную картину для радиолокационной системы в течение нескольких секунд.

Особенности и преимущества

• Параметры импульсов

• Частота, мощность, фаза и амплитуда

• Другие измерения

Параметры импульсов

Длительность импульса, частота повторения импульсов, период повторения импульсов, коэффициент заполнения, время нарастания/спада, время регулирования
Статистика по импульсам: стандартное отклонение, среднее, максимум, минимум
Таблицы импульсов

Частота, мощность, фаза и амплитуда

Частота: несущая частота, сдвиг частот между импульсами, скорость линейной частотной модуляции, девиация частоты, погрешность частоты
Мощность: пиковая мощность, средняя мощность, отношение пиковой мощности к средней, межимпульсная мощность
Фаза: фаза несущей, межимпульсная разность фаз, девиация фазы, ошибка по фазе
Амплитуда: спад, пульсации, длительность выброса

Другие измерения

Точечные измерения импульсов: частота, амплитуда, зависимость фазы от импульса, тренды и гистограммы для всех параметров
Заданные пользователем параметры измерения
