R&S®NGE100B Серия источников питания

Базовый источник питания из ассортимента R&S Essentials

Ключевые факты

• R&S®NGE102B с двумя или R&S®NGE103B с тремя отдельными каналами
• Макс. выходная мощность 66 Вт с R&S®NGE102B, 100 Вт с R&S®NGE103B
• Макс. выходное напряжение 32 В на канал
• USB-интерфейс (VCP/TMC), дополнительно: LAN (LXI), дополнительно: цифровой вход-выход (4 бита)
• Интуитивно понятный онлайн-конфигуратор продукции с полной прозрачностью цен

Максимальные возможности

Серия источников питания постоянного тока R&S®NGE100B состоит из надежных, высокоэффективных и недорогих приборов. Они сочетают в себе высокую эффективность, низкий уровень пульсаций и множество удобных функций, которые не являются стандартом в источниках питания постоянного тока данного класса.
R&S®NGE100B идеально подходит для следующих областей применения:
-НИОКР
-образование
-производственные испытания
-техобслуживание и ремонт
Вы можете легко подобрать требуемую вам модель источника питания постоянного тока R&S®NGE100B с помощью онлайн-конфигуратора. Здесь вас ожидают полная прозрачность цен, удобство в обращении и быстрая обработка заказа выбранным вами авторизованным партнером по сбыту. Нажмите на кнопку «Выбрать характеристики и узнать цену», чтобы запустить конфигуратор.

Особенности и преимущества

• Все каналы гальванически изолированы и не заземлены

• Работа в параллельном и последовательном режимах

• Функции защиты

• Цветовая кодировка рабочих состояний

• Возможность подключения

• Простой в обращении конфигуратор с полной прозрачностью цен

Все каналы гальванически изолированы и не заземлены

Схема каждого канала полностью отделена от других каналов, заземление на корпус отсутствует. Это позволяет легко комбинировать каналы для питания биполярных цепей, в которых могут требоваться напряжения +12 В и –12 В без проблем с заземлением в сложных испытуемых устройствах.

Питание двухполюсной цепи

Путем объединения каналов можно организовать питание двухполюсных цепей в сложных испытуемых устройствах, в которых могут требоваться напряжения +12 В и –12 В без проблем с заземлением.

Работа в параллельном и последовательном режимах

Все каналы электрически эквивалентны, поэтому их можно соединять последовательно для получения более высоких напряжений. С помощью R&S®NGE103B можно получить до 96 В, а с помощью R&S®NGE102B можно получить до 64 В. Каналы можно объединять для получения более высоких токов в параллельном режиме. При объединении двух каналов можно получить ток до 6 А. При использовании всех трех каналов R&S®NGE103B можно получить ток до 9 A.

Работа в параллельном и последовательном режимах

Выходные каналы можно соединять последовательно или параллельно для получения более высоких напряжений или токов.

Функции защиты

Для каждого канала пользователи могут отдельно задавать:

• максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP);
• максимально допустимое напряжение (защита от перенапряжения, OVP);
• максимально допустимую мощность (защита от превышения мощности, OPP)

При достижении заданного предела выходной канал автоматически выключается, а на экран выводится сообщение. Защита от перегрузки может быть связана с другими каналами (функция FuseLink). Например, если канал превышает максимальный уровень тока, то этот канал и все связанные с ним каналы выключаются.

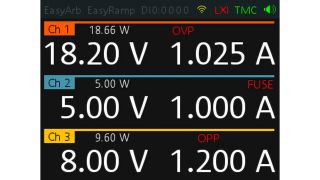

Функции защиты

При достижении заданного предела выходной канал автоматически выключается, а на экран выводится сообщение.

Цветовая кодировка рабочих состояний

Все рабочие состояния четко отображаются на 3,5-дюймовом дисплее QVGA (320 × 240 пикселей), как и выходная мощность и состояние всех защитных функций. Цвета обозначают различные рабочие состояния:

• Активный выход отображается зеленым цветом при работе в режиме постоянного напряжения и красным цветом при работе в режиме постоянного тока
• Неактивный выход выделен белым цветом. Если канал находится в режиме настройки, настраиваемое число выделяется синим фоном.

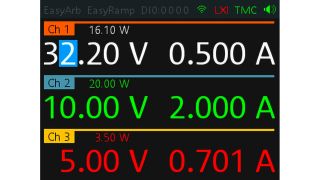

Рабочие состояния помечаются цветами

Постоянное напряжение обозначается зеленым цветом, неактивные каналы отображаются белым цветом, а синим фоном выделяется канал в режиме настройки.

Возможность подключения

• Передние разъемы с 4-миллиметровыми защитными полюсными зажимами
• USB-интерфейс (виртуальный COM-порт и TMC-класс)
• Сетевой LAN-интерфейс (LXI) со встроенным веб-сервером (опция R&S®NGE-K101)
• Беспроводной LAN-интерфейс, уникальный для данного класса приборов (опция R&S®NGE-K102)
• Цифровой вход/выход запуска (4-битный) на задней панели (опция R&S®NGE-K103)

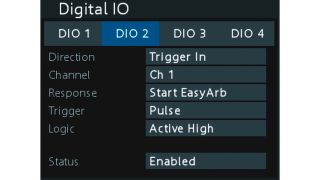

Цифровой вход/выход

Канал 1 дополнительного цифрового интерфейса ввода/вывода используется в качестве входа запуска.

Простой в обращении конфигуратор с полной прозрачностью цен

Мы помогаем нашим заказчикам подобрать необходимое им контрольно-измерительное оборудование быстро, просто и с полной прозрачностью цен. R&S®NGP800 и прочие приборы из ассортимента R&S Essentials теперь можно настраивать в режиме онлайн, что дает следующие преимущества:
- Удобный и простой в обращении навигатор
- Полная прозрачность цен на всех этапах настройки конфигурации
- Быстрая обработка заказов авторизованными партнерами по сбыту
- Доставка на следующий день при заказе у избранных партнеров

Доступные модели

R&S®NGE102B

Количество выходных каналов             2

Макс. выходная мощность                    66 W

Выходное напряжение на канал           от 0 до 32 В

Выходной ток на канал                          от 0 А до 3 А

R&S®NGE103B

 Количество выходных каналов            3

Макс. выходная мощность                    100 W

Выходное напряжение на канал           от 0 до 32 В

Выходной ток на канал                          от 0 А до 3 А
