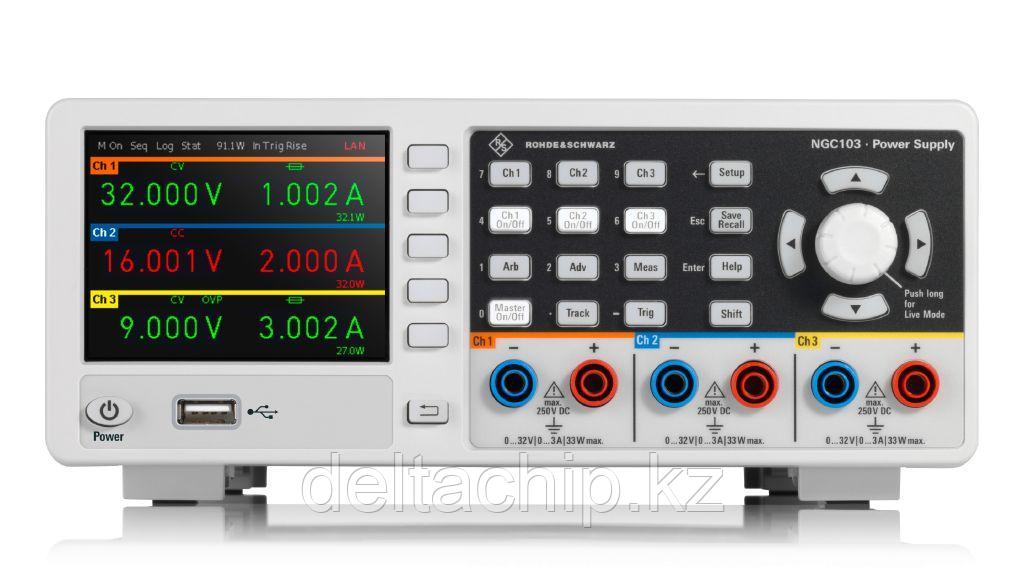

R&S®NGC100 Серия источников питания

Базовый источник питания постоянного тока в R&S®Essentials

Ключевые факты

• Макс. выходная мощность: 100 Вт
• Макс. напряжение в канале: 32 В
• Макс. ток в канале: 3 A, 5 A или 10 А
• Гальванически изолированные незаземленные выходы с защитой от короткого замыкания
• Интуитивно понятный онлайн-конфигуратор продукции с полной прозрачностью цен

Компактный и удобный в использовании

Источники питания постоянного тока R&S®NGC100 обладают высокой энергоэффективностью, не перегреваются и бесшумно работают даже при максимальной нагрузке. Удобные интерфейсы и разъемы обеспечивают быструю работу, тогда как специальные приложения содержат продвинутые функции. Один, два или три канала — благодаря своим характеристикам и широкому набору функций источники питания постоянного тока R&S®NGC100 идеально подходят для использования:
— в научных лабораториях
— в промышленных условиях
— на производстве
— в сфере образования
Теперь вы можете использовать новый онлайн-конфигуратор для быстрого планирования нужных вам источников питания постоянного тока R&S®NGC100 при полной прозрачности цены. А выбранный вами авторизованный партнер по сбыту максимально быстро обработает ваш заказ.

Особенности и преимущества

• Максимальная выходная мощность в различных рабочих точках

• Моделирование реальных сценариев

• Регистрация измеренных значений

• Повышенные уровни тока и напряжения

• Регулирование пускового тока

• Создание последовательностей включения

• Компенсация падений напряжения

• Базовые функции прибора

• Непосредственное управление выходным напряжением

Максимальная выходная мощность в различных рабочих точках

Функция FlexPower

Получайте максимальную мощность в различных рабочих точках. В отличие от источников питания с одним диапазоном, различные комбинации напряжения и тока можно генерировать внутри общего предела мощности.

Моделирование реальных сценариев

Функция EasyArb

С помощью функции EasyArb можно генерировать сложные последовательности выходного напряжения или тока в зависимости от времени, чтобы моделировать нормальные характеристики силовой подсистемы на ранней стадии проектирования или ошибки питания в ходе проверки конструкции испытуемого устройства. Функция EasyArb позволяет генерировать последовательности выходного напряжения или тока в зависимости от времени со временем пребывания до 10 мс.

Регистрация измеренных значений

Интервал в одну миллисекунду

Регистрация данных является ключевым фактором в процессе долговременного мониторинга, проверки измерительных установок и воспроизведении условий испытаний при анализе параметров электропитания или оптимизации энергопотребления. Источники питания R&S®NGC100 одновременно регистрируют измеренные значения напряжения и тока по времени на всех выходах с максимальной скоростью сбора данных 1000 выборок/с. Данные с метками времени можно удобно экспортировать в файл CSV в целях дальнейшего анализа, составления отчетов и ведения документации.

Повышенные уровни тока и напряжения

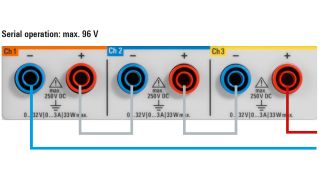

Работа в параллельном и последовательном режимах

Для максимальной гибкости каждый выход в 2- и 3-канальных моделях полностью изолирован. Каналы можно использовать по отдельности либо комбинировать их последовательно для увеличения максимального напряжения до 96 В или параллельно для увеличения максимального тока до 10 А. Полная гальваническая развязка означает, что каналы можно подключать в целях питания симметрических цепей без необходимости их заземления.

До 96 В с источником питания R&S®NGC103

Регулирование пускового тока

Функция EasyRamp

Для управления пусковыми токами в некоторых испытательных установках вместо быстрого скачка требуется непрерывно нарастающее напряжение питания. Обеспечьте непрерывное увеличение выходного напряжения в течение интервала от 10 мс до 10 с с помощью функции EasyRamp.

Создание последовательностей включения

Задержка вывода

Включайте каждый канал по отдельности с задержкой, чтобы выполнять требования для современных микроконтроллеров с различными уровнями напряжения питания и специализированными последовательностями включения.

Компенсация падений напряжения

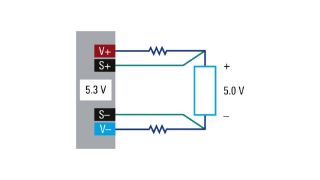

Использование четырехпроводного подключения

Улучшайте регулирование напряжения и повышайте точность измерений с помощью четырехпроводного подключения. Регулируйте выходное напряжение непосредственно на входных зажимах испытуемого устройства вместо выходных зажимов источника питания. Измерительная функция компенсирует падения напряжения в проводах питания, особенно в устройствах с высоким уровнем тока. Источники питания R&S®NGC100 обеспечивают измерительные соединения для каждого выхода.

Четырехпроводное подключение для компенсации падений напряжения по причине нагрузки

Базовые функции прибора

Внешний запуск

Внешний сигнал запуска (TTL), подаваемый на интерфейс напряжения на задней панели прибора, позволяет запускать произвольную функцию, активировать и деактивировать задержки вывода или активировать регистрацию данных.


Непосредственное управление выходным напряжением

Аналоговый интерфейс управления

Непосредственное и быстрое управление выходным напряжением. Внешнее аналоговое напряжение от 0 В до 10 В или ток от 4 мА до 20 мА могут управлять любым или всеми выходами с масштабированием входа от 0 до 100%. Гальваническая развязка между управляющим напряжением и выходами упрощает подключение, обеспечивая при этом безопасность даже для незаземленных цепей.

Доступные модели

R&S®NGC101

Количество выходных каналов           1

Макс. выходная мощность                  100 Вт

Выходное напряжение на канал         32 В

Выходной ток на канал                        10 А

R&S®NGC101-G

Количество выходных каналов          1

Макс. выходная мощность                 100 Вт

Выходное напряжение на канал        32 В

Выходной ток на канал                       10 А

R&S®NGC102

Количество выходных каналов           2

Макс. выходная мощность                  100 Вт

Выходное напряжение на канал         32 В

Выходной ток на канал                         5 А

R&S®NGC102-G

Количество выходных каналов                 2

Макс. выходная мощность                        100 Вт

Выходное напряжение на канал               32 В

Выходной ток на канал                              5 А

R&S®NGC103

Количество выходных каналов              3

Макс. выходная мощность                     100 Вт

Выходное напряжение на канал            32 В

Выходной ток на канал                           3 А

R&S®NGC103-G

Количество выходных каналов                 3

Макс. выходная мощность                        100 Вт

Выходное напряжение на канал               32 В

Выходной ток на канал                              3 А
