R&S®NGA100 Серия источников питания

Базовый источник питания из ассортимента R&S Essentials

Ключевые факты

• Макс. выходная мощность: 80 Вт
• Максимальное напряжение в канале: 35 или 100 В
• Макс. ток в канале: 2 или 6 А
• До 200 В в последовательном режиме или 12 А в параллельном режиме с объединением каналов
• Интуитивно понятный онлайн-конфигуратор продукции с полной прозрачностью цен

Линейность. Точность. Бюджетность.

Линейные источники питания постоянного тока R&S®NGA100 отличаются компактной конструкцией и простотой в обращении в различных сценариях. Все модели имеют превосходную точность считывания с поддержкой диапазона малых токов для выполнения сложных измерений. Благодаря функциям протоколированию данных, формирования сигналов произвольной формы, встроенной статистики и удаленного измерения приборы идеально подходят для настольного применения в различных областях:
- НИОКР
- разработка схем пониженной мощности для Интернета вещей
- производство
- образование
- задачи общего назначения
Источник питания постоянного тока R&S®NGA100 оборудован целым рядом различных интерфейсов дистанционного управления, включая USB и Ethernet, и поэтому отлично подходит для проведения автоматических испытаний. Функция объединения каналов расширяет диапазон напряжения и тока. Источник R&S®NGA142 в последовательном режиме работы обеспечивает напряжение до 200 В, а источник R&S®NGA102 — ток до 12 А в параллельном режиме работы. Усовершенствованные функции защиты поддерживают подключенное состояние устройств и безопасность источников питания.
Используя наш онлайн-конфигуратор, вы можете выбрать базовый блок и все необходимые опции для вашего источника питания постоянного тока. Благодаря предельной простоте и полной прозрачности цен это гарантирует быструю обработку вашего заказа нашими авторизованными партнерами по сбыту. Нажмите на кнопку «Выбрать характеристики и узнать цену», чтобы запустить конфигуратор.

Особенности и преимущества

• Линейная конструкция

• Высокая точность считывания

• Функция FlexPower

• Объединение каналов

• Простой в обращении конфигуратор с полной прозрачностью цен

Линейная конструкция

Схемы с высокой чувствительностью по мощности

Усовершенствованная электронная схема часто сложна и чувствительна
к помехам в линиях электропитания. Линейная конструкция выходных каскадов позволяет источникам питания R&S®NGA100 работать с минимальным уровнем остаточных пульсаций и шума. Подача исключительно стабильных выходных напряжения и тока имеет важнейшее значение при разработке чувствительных компонентов.

Блок-схема линейного источника питания

Высокая точность считывания

Со встроенной статистикой

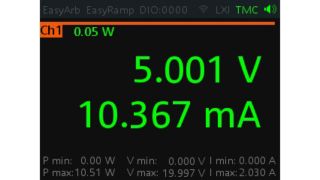

Источники питания R&S®NGA100 обладают превосходной точностью программирования и считывания показаний, что позволяет точно измерять и воспроизводить фактическое энергопотребление устройства даже при низких уровнях напряжения и тока. Устройства IoT могут находиться в одном из нескольких режимов ожидания с очень низким уровнем потребляемого тока. Для точного определения этих рабочих состояний в источниках питания R&S®NGA100 предусмотрен диапазон измерения малых токов. Токи слабее 200 мА измеряются с разрешением 1 мкА и точностью ±(0,15 % + 25 мкА). Кроме того, встроенная статистика включает в себя минимальные и максимальные значения мощности, напряжения и тока. Эти встроенные измерения снижают потребность во внешних мультиметрах и упрощают схему.

Диапазон измерения малых токов

Для выходных токов ≤ 200 мА разрешение измерения составляет 1 мкА

Функция FlexPower

Получите максимальную мощность в множестве рабочих точек

Источники серии R&S®NGA100 в различных рабочих точках работают с максимальной мощностью и решают гораздо больше задач, чем однодиапазонные источники питания. Все возможные сочетания напряжения и тока отображаются на соответствующих кривых FlexPower.

Кривая FlexPower для выхода R&S®NGA101/R&S®NGA102

Объединение каналов

Удвойте напряжение или ток своего источника питания

Два выходных канала R&S®NGA102 и R&S®NGA142 работают в последовательном или параллельном режиме для формирования более высокого напряжения или тока. После включения последовательного или параллельного объединения каналов устройство начинает работать как одноканальный источник питания с поддержкой удвоения напряжения или тока.
В последовательном режиме выходы подключаются внутри, тогда как для параллельного режима требуется внешнее подключение.
Функция позволяет одному прибору поддерживать еще большее количество приложений.

RS®NGA142 в последовательном режиме объединения каналов

Расширенный диапазон напряжения до 200 В

Простой в обращении конфигуратор с полной прозрачностью цен

Мы помогаем нашим заказчикам подобрать необходимое им контрольно-измерительное оборудование быстро, просто и с полной прозрачностью цен. R&S®NGP800 и прочие приборы из ассортимента R&S Essentials теперь можно настраивать в режиме онлайн, что дает следующие преимущества:
- удобный и простой в обращении навигатор
- полная прозрачность цен на всех этапах настройки конфигурации
- быстрая обработка заказов авторизованными партнерами по сбыту
- доставка на следующий день при заказе у избранных партнеров

Доступные модели

R&S®NGA101

Количество выходных каналов             1

Макс. выходная мощность                    40 W

Выходное напряжение на канал           от 0 до 35 В

Выходной ток на канал                          от 0 А до 6 А

R&S®NGA141

Количество выходных каналов                  1

Макс. выходная мощность                         40 W

Выходное напряжение на канал                от 0 до 100 В

Выходной ток на канал                               от 0 А до 2 А

R&S®NGA102

Количество выходных каналов                   2

Макс. выходная мощность                          80 W

Выходное напряжение на канал                от 0 до 35 В

Выходной ток на канал                               от 0 А до 6 А

R&S®NGA142

Количество выходных каналов                  2

Макс. выходная мощность                         80 W

Выходное напряжение на канал               от 0 до 100 В

Выходной ток на канал                              от 0 А до 2 А
