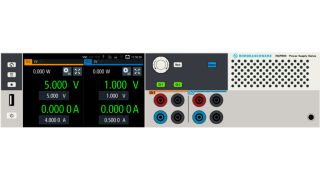

R&S®NGP800 Серия источников питания

Высокоэффективный источник питания из ассортимента R&S Essentials

Ключевые факты

• Макс. выходная мощность: 800 Вт
• Макс. напряжение в канале: 32 или 64 В
• Макс. ток в канале: 10 или 20 А
• До 250 В или 80 А в последовательном или параллельном режиме работы
• Интуитивно понятный онлайн-конфигуратор продукции с полной прозрачностью цен

Четырехкратное повышение эффективности

Серия источников питания постоянного тока R&S®NGP800 состоит из пяти моделей с мощностью 400 Вт или 800 Вт, которые обеспечивают максимальную мощность в различных рабочих точках. Каждый из двух или четырех 200-ваттных выходов способен выдавать напряжение до 64 В или ток до 20 А. Электрически эквивалентные и гальванически развязанные выходы могут быть подключены последовательно или параллельно для формирования напряжения до 250 В или тока до 80 А. Источник питания постоянного тока R&S®NGP800 идеально подходит для решения разнообразных контрольно-измерительных задач в автомобилестроении, НИОКР, на производстве и областях общего назначения.
Подберите требуемую вам модель R&S®NGP800 с помощью нашего онлайн-конфигуратора:
- полная прозрачность цен
- простота в обращении
- быстрая обработка заказа выбранным вами авторизованным партнером по сбыту
Нажмите на кнопку «Выбрать характеристики и узнать цену», чтобы запустить конфигуратор.

Особенности и преимущества

• Сенсорный экран

• Функция FlexPower

• Работа в параллельном и последовательном режимах

• Встроенные измерения

• Регистрация данных

• Функция сигналов произвольной формы

• Графическое представление

• Дистанционное управление через клиент VNC

• Простой в обращении конфигуратор с полной прозрачностью цен



Сенсорный экран

Сенсорный экран высокого разрешения для простого управления

Большой сенсорный дисплей высокого разрешения облегчает управление. Быстрая навигация по меню с доступом ко всем функциям и настройкам. Ввод значений с помощью виртуальной клавиатуры значительно быстрее, чем с помощью поворотной рукоятки. На главный экран выводится основная информация обо всех каналах. Любой канал может быть выбран для более подробного просмотра множества дополнительной информации, такой как статистика и значки индикации состояния установленных защитных или специальных функций.

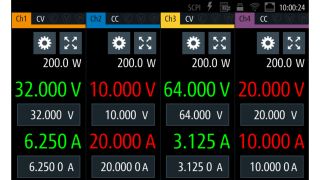

На главном экране предоставляется четкий обзор всех каналов

Функция FlexPower

Получите максимальную мощность в множестве рабочих точек

В отличие от однодиапазонных источников питания допускается генерировать переменные комбинации напряжения и тока в пределах общего ограничения мощности 200 Вт на канал. Эта технология расширяет область применения источника питания, делая его более универсальным.

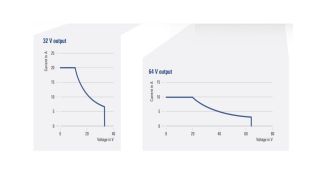

Кривые V/I для выхода 32 В и выхода 64 В

Работа в параллельном и последовательном режимах

До 250 В или 80 А

Если требуются более высокие значения напряжения или тока, подключите выходы последовательно или параллельно и получите напряжение до 250 В (R&S®NGP824) или ток до 80 А (R&S®NGP804). О такой универсальности вы всегда мечтали. С помощью функции отслеживания можно одновременно регулировать напряжение и ток для всех выбранных каналов.

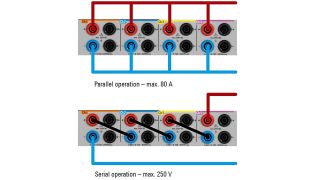

Работа в параллельном и последовательном режимах

Встроенные измерения

Подробные статистические данные

Встроенные функции измерений упрощают настройку, внешний мультиметр используется гораздо реже. Отдельные вольтметры и амперметры на каждом выходе имеют разрешение 1 мВ и 0,5 мА в полном диапазоне выхода 64 В и 20 А. Встроенная функция статистики показывает минимальные, средние и максимальные значения мощности, напряжения и тока, а также счетчик энергии.

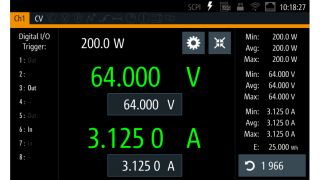

Обзор одного канала с подробной информацией и статистическими данными

Регистрация данных

Ключ для долговременного мониторинга

Регистрация данных является ключевым фактором в процессе долговременного мониторинга, проверки измерительных установок и воспроизведении условий испытаний при анализе параметров электропитания или оптимизации энергопотребления. Источники питания R&S®NGP800 одновременно регистрируют измеренные значения напряжения и тока на всех выходах. Можно легко экспортировать данные с метками времени в виде файла .CSV для отчетов и документации.

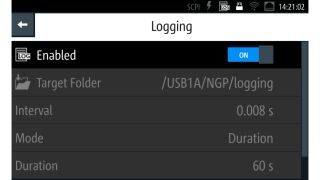

Диалоговое окно настройки регистрации данных

Функция сигналов произвольной формы

Функция QuickArb

Эмулируйте стандартные характеристики своей подсистемы питания в самом начале процесса проектирования и имитируйте проблемы с питанием на этапе проверки соответствия ИУ заданным требованиям. Функция QuickArb позволяет генерировать напряжения, которые зависят от времени, и последовательности токов при изменениях выходного сигнала с временем пребывания до 1 мс. Возможно создание сложных шаблонов с загрузкой до восьми файлов подгрупп в одну последовательность.

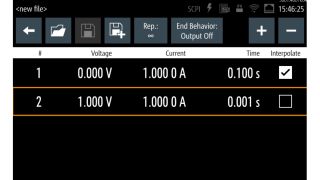

Быстрое программирование последовательностей с помощью редактора Arb

Графическое представление

Отображение данных измерений

Функция графического представления упрощает и ускоряет процесс анализа, особенно изменчивых процессов, таких как зарядка и разрядка или переключение между различными рабочими состояниями ИУ. Интеграция всех измерений в одно устройство не просто снижает сложность испытательной установки, но и обеспечивает целостность и корреляцию всех измерений.

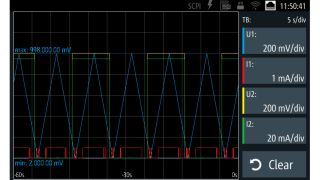

Функция графического представления в источнике питания R&S®NGP800

Дистанционное управление через клиент VNC

Управляйте прибором из любого местоположения

С помощью VNC-соединения источниками питания R&S;^®NGP800 можно управлять из любого местоположения. Все функции, доступные при ручном управлении, можно также использовать при дистанционном управлении через VNC. Соединение между источником питания и ПК может быть установлено через LAN в одной сети.

Дистанционное управление источником питания R&S®NGP800 через VNC

Простой в обращении конфигуратор с полной прозрачностью цен

Мы стремимся предоставлять нашим заказчикам необходимое им контрольно-измерительное оборудование быстро, просто и с полной прозрачностью цен. R&S®NGP800 и прочие приборы из ассортимента R&S Essentials теперь можно настраивать в режиме онлайн, что дает следующие преимущества:
- удобный и простой в обращении навигатор
- полная прозрачность цен на всех этапах настройки конфигурации
- быстрая обработка заказов авторизованными партнерами по сбыту
- доставка на следующий день при заказе у избранных партнеров



Доступные модели

R&S®NGP802

Количество выходных каналов                 2

Макс. выходная мощность                        400 W

Выходное напряжение на канал               от 0 до 32 В

Выходной ток на канал                              от 0 A до 20 A

R&S®NGP804

Количество выходных каналов               4

Макс. выходная мощность                      800 W

Выходное напряжение на канал            от 0 до 32 В

Выходной ток на канал                           от 0 A до 20 A

R&S®NGP814

Количество выходных каналов                  4

Макс. выходная мощность                         800 W

Выходное напряжение на канал                Канал 1, канал 2: 0–32 В
Канал 3, канал 4: 0–64 В

Выходной ток на канал                               Канал 1, канал 2: 0–20 А
Канал 3, канал 4: 0–10 А

R&S®NGP822

Количество выходных каналов               2

Макс. выходная мощность                      400 W

Выходное напряжение на канал            от 0 до 64 В

Выходной ток на канал                           от 0 A до 10 A



R&S®NGP824

Количество выходных каналов                 4

Макс. выходная мощность                        800 W

Выходное напряжение на канал              от 0 до 64 В

Выходной ток на канал                             от 0 A до 10 A
