R&S®NGL200 Серия источников питания

Прецизионный источник питания из ассортимента R&S Essentials

Ключевые факты

• Макс. выходная мощность: 120 Вт
• Напряжение в канале: от 0 до 20 В
• Максимальный ток в канале: 6 А
• Время восстановления нагрузки: < 30 мкс
• Интуитивно понятный онлайн-конфигуратор продукции с полной прозрачностью цен

Высокоточный источник и потребитель тока

Благодаря своей высокой точности и малому времени восстановления нагрузки источники питания постоянного тока R&S®NGL200 идеально подходят для решения сложных задач:
- Испытания батарей
- Испытания электропотребления
- Моделирование падений напряжения
- Питание чувствительных устройств
Двухквадрантная архитектура источников питания R&S®NGL200 позволяет использовать их в качестве источника и потребителя, чтобы имитировать батареи питания и нагрузки. Малое время восстановления нагрузки дает возможность адекватно реагировать на быстрые изменение нагрузки, например, при переключении устройств мобильной связи из режима ожидания в режим передачи.
Теперь вы сможете легко подобрать требуемую вам модель R&S®NGL200. Используя наш новый онлайн-конфигуратор, вы сможете выбрать источник питания постоянного тока и требуемые опции с полной прозрачностью цен. Напрямую отправьте заказ авторизованному партнеру по сбыту на ваш выбор. Чтобы убедиться в этом, нажмите на кнопку «Выбрать характеристики и узнать цену».

Особенности и преимущества

• Оптимизированное время восстановления нагрузки

• Разрешение 6½ разрядов

• Минимальные пульсации и шум

• Двухквадрантный режим работы

• Простой в обращении конфигуратор с полной прозрачностью цен

Оптимизированное время восстановления нагрузки

Для бытовых электронных изделий, таких как мобильные телефоны и устройства IoT, требуется очень небольшой ток в режиме ожидания. Вместе с тем ток резко увеличивается сразу же после переключения устройства на режим передачи. Источник питания, используемый для электропитания таких испытуемых устройств, должен поддерживать увеличение тока от нескольких мкА до нескольких ампер без падений или выбросов напряжения. Благодаря малому времени восстановлению нагрузки < 30 мкс даже при сложных изменениях нагрузки источники питания R&S®NGL200 идеально подходят для электропитания устройств в Интернете вещей и прочих устройств с батарейным питанием.

Исключительно быстрое восстановление нагрузки

Источники питания обычно реагируют на резкое изменение нагрузки появлением выбросов и медленным восстановлением. Благодаря специально оптимизированным схемам управления источники питания R&S®NGL200 обеспечивают время восстановления менее 30 мкс.

Разрешение 6½ разрядов

Благодаря разрешению до 6½ разрядов при измерении напряжения, тока и мощности источники питания в серии NGL200 идеально подходят для определения характеристик устройств с низким энергопотреблением в режиме ожидания и высоким током в режиме полной нагрузки. Покрывается весь измерительный диапазон без необходимости переключения диапазонов. Это повышает скорость измерений. В большинстве случаев необходимость в дополнительном цифровом мультиметре отпадает.

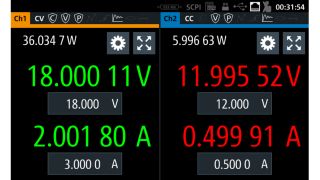

Разрешение 6½ разрядов для измерения напряжения/тока

Измеряемые токи и напряжения отображаются с разрешением 6½ разрядов.

Минимальные пульсации и шум

Усовершенствованная электронная схема зачастую обладает высокой сложностью и чувствительностью к помехам в линиях электропитания. Для подачи напряжения без помех на чувствительные испытуемые устройства источники питания должны обеспечивать исключительно стабильные выходные напряжения и токи. Необходимо предотвращать любые виды пульсаций и шума. Источники питания R&S®NGL200 с линейным регулированием идеально подходят для чувствительных испытуемых устройств.

Двухквадрантный режим работы

Двухквадрантная архитектура источников питания R&S®NGL200 позволяет использовать их в качестве источника и потребителя, чтобы имитировать батареи питания или нагрузки. Источник питания автоматически переключается из режима источника в режим потребителя (электронной нагрузки). Как только внешнее подаваемое напряжение превышает установленное номинальное напряжение, ток начинает течь в источник питания. На это указывает отрицательное значение тока.

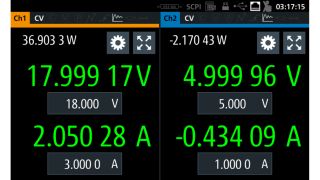

Работа в режимах источника и потребителя тока

Источники питания R&S®NGL200 автоматически переключаются из режима питания в режим нагрузки. Здесь канал 2 работает как нагрузка. На это указывает отрицательное значение тока.

Простой в обращении конфигуратор с полной прозрачностью цен

Мы помогаем нашим заказчикам подобрать необходимое им контрольно-измерительное оборудование быстро, просто и с полной прозрачностью цен. R&S®NGL200 и прочие приборы из ассортимента R&S Essentials теперь можно настраивать в режиме онлайн, что дает следующие преимущества:
- Удобный и простой в обращении навигатор
- Полная прозрачность цен на всех этапах настройки конфигурации
- Быстрая обработка заказов авторизованными партнерами по сбыту
- Доставка на следующий день при заказе у избранных партнеров

Доступные модели

R&S®NGL201

Количество выходных каналов                1

Макс. выходная мощность                       60 W

Выходное напряжение на канал              от 0 до 20 В

Выходной ток на канал                             ≤ 6 В: от 0 до 6 А
> 6 В: от 0 до 3 А

R&S®NGL202

Количество выходных каналов                 2

Макс. выходная мощность                        120 W

Выходное напряжение на канал               от 0 до 20 В

Выходной ток на канал                              ≤ 6 В: от 0 до 6 А
> 6 В: от 0 до 3 А
