R&S®NGM200 Серия источников питания

Прецизионный источник питания из ассортимента R&S Essentials

Ключевые факты

• Макс. выходная мощность: 120 Вт
• Напряжение в канале: от 0 до 20 В
• Максимальный ток в канале: 6 А
• Высокоскоростная регистрация данных со скоростью 500 тыс. отсчетов/с
• Интуитивно понятный онлайн-конфигуратор продукции с полной прозрачностью цен

Высокая точность и скорость

Источники питания постоянного тока R&S®NGM200 отличаются высокой точностью и малым временем восстановления нагрузки. Двухквадрантная архитектура источников питания постоянного тока позволяет использовать их в качестве источника и потребителя, чтобы имитировать батареи питания и нагрузку. Малое время восстановления нагрузки позволяет R&S®NGM200 адекватно реагировать на быстрые изменения нагрузки, например, при переключении устройств мобильной связи из режима ожидания в режим передачи. Высокая скорость сбора данных и удобная имитация батареи питания расширяет спектр областей применения:
- испытания батарей
- моделирование падений напряжения
- испытания электропотребления
- питание чувствительных устройств
Используя наш онлайн-конфигуратор, вы можете выбрать базовый блок и все необходимые опции для вашего источника питания. Простой конфигуратор с полной прозрачностью цен гарантирует быструю обработку вашего заказа в нашей широкой сети партнеров по сбыту. Нажмите на кнопку «Выбрать характеристики и узнать цену», чтобы запустить конфигуратор.

Особенности и преимущества

• Имитация аккумулятора

• Высокоскоростной сбор данных

• Функция цифрового вольтметра

• Разрешение 6½ разрядов

• Быстрая стабилизация нагрузки

• Минимальный уровень остаточных пульсаций и низкий уровень шума

• Двухквадрантный режим работы

• Простой в обращении конфигуратор с полной прозрачностью цен

Имитация аккумулятора

с R&S®NGM-K106

Характеристики реальных аккумуляторных батарей зависят от типа аккумулятора и состояния заряда. Емкость, напряжение холостого хода (Voc) и эквивалентное последовательное сопротивление (ESR) являются важными характеристиками аккумуляторной батареи, которые зависят от уровня заряда (SoC). Дополнительная функция R&S®NGM-K106 позволяет пользователям моделировать поведение аккумуляторов при различных условиях зарядки, например, при питании от ИУ.

Имитация аккумулятора

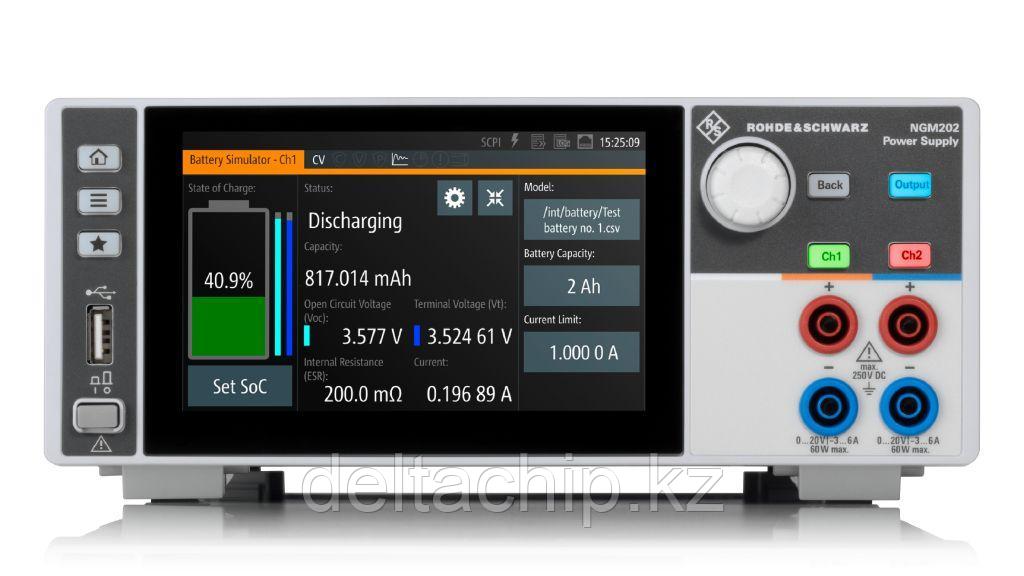

Основные параметры, определяющие состояние батареи, отображаются в одном окне.

Высокоскоростной сбор данных

Функция быстрого протоколирования

Источники питания R&S®NGM200 имеют функцию высокоскоростного протоколирования для записи результатов измерения напряжения и тока. Эти данные можно сохранять на внешний USB-носитель или передавать на внешний ПК через USB или локальную сеть. Благодаря скорости сбора данных до 500 тыс. отсчетов/с результаты измерения напряжения и тока доступны каждые 2 мкс. Двуканальный прибор R&S®NGM202 поддерживает параллельный сбор данных в обоих каналах. Функция высокоскоростного сбора данных также позволяет обнаруживать минимальные и максимальные пиковые значения с точностью до микросекунд, на что не способны более медленные приборы.

Функция быстрого протоколирования

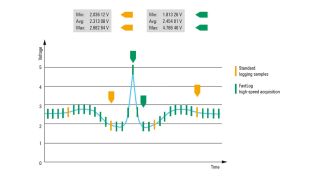

Функция быстрого протоколирования отслеживает изменения напряжения и тока с разрешением до 2 мкс. Она обнаруживает пиковые выбросы, которые пропустили бы более медленные приборы.

Функция цифрового вольтметра

с R&S®NGM-K104

Как и другие источники питания, приборы R&S®NGM200 измеряют напряжение, подаваемое на испытуемое устройство. Опция R&S®NGM-K104 активирует порт, который позволяет подключать внутренний цифровой вольтметр к любой другой точке испытуемой схемы. Дополнительный цифровой мультиметр в большинстве случаев не требуется.

Функция цифрового вольтметра (ЦВМ)

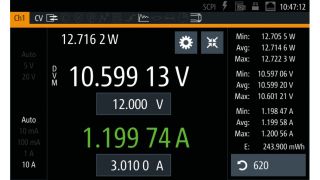

Встроенный в источники питания R&S®NGM200 цифровой вольтметр можно использовать для измерения в любой точке испытуемой схемы.

Разрешение 6½ разрядов

заменяет дополнительные DMM

Благодаря разрешению до 6½ разрядов при измерении напряжения, тока и мощности источники питания в серии R&S®NGM200 идеально подходят для определения характеристик устройств с низким энергопотреблением в режиме ожидания и высоким током в режиме полной нагрузки. Два диапазона измерения напряжения и четыре диапазона измерения тока обеспечивают высокую точность и высокое разрешение вплоть до 1 мкВ/10 нА.

Разрешение 6½ разрядов для измерения напряжения/тока

Измеряемые токи и напряжения отображаются с разрешением 6½ разрядов.

Быстрая стабилизация нагрузки

поддерживает быстрые изменения нагрузки

Для бытовых электронных изделий, таких как мобильные телефоны и устройства IoT, требуется очень незначительное питание в режиме ожидания. Вместе с тем ток резко увеличивается сразу же после переключения устройства в режим передачи. Источник питания, используемый для электропитания таких испытуемых устройств, должен поддерживать изменения нагрузки от нескольких мкА до нескольких ампер без падений или выбросов напряжения.

Исключительно быстрое восстановление нагрузки

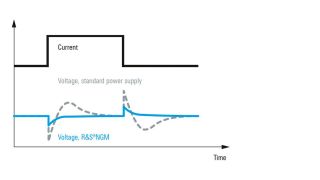

Источники питания обычно реагируют на резкое изменение нагрузки появлением выбросов и медленным восстановлением. Благодаря специально оптимизированным схемам управления источники питания R&S®NGM200 могут иметь время восстановления менее 30 мкс.

Минимальный уровень остаточных пульсаций и низкий уровень шума

< 500 мкВ _(СКЗ) / < 2 мВ (размах) (изм.)

Усовершенствованная электронная схема зачастую обладает высокой сложностью и чувствительностью к помехам в линиях электропитания. Для подачи напряжения без помех на чувствительные испытуемые устройства источники питания должны обеспечивать исключительно стабильные выходные напряжения и токи. Необходимо предотвращать любые виды пульсаций и шума. Источники питания R&S®NGM200 с линейным регулированием идеально подходят для чувствительных испытуемых устройств.

Двухквадрантный режим работы

работает в качестве источника и получателя

Двухквадрантная архитектура источников питания позволяет использовать их в качестве источника и потребителя, чтобы имитировать батареи питания или нагрузки. Прибор автоматически переключается из режима источника в режим потребителя (электронной нагрузки). Как только внешнее подаваемое напряжение превышает установленное номинальное напряжение, ток начинает течь в источник питания. На это указывает отрицательное значение тока.

Режимы источника и получателя

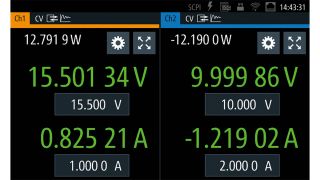

В этом примере канал 2 работает в качестве нагрузки. На это указывает отрицательное значение тока.

Простой в обращении конфигуратор с полной прозрачностью цен

Мы помогаем нашим заказчикам подобрать необходимое им контрольно-измерительное оборудование быстро, просто и с полной прозрачностью цен. R&S®NGM200 и прочие приборы из ассортимента R&S Essentials теперь можно настраивать в режиме онлайн, что дает следующие преимущества:
- Удобный и простой в обращении навигатор
- Полная прозрачность цен на всех этапах настройки конфигурации
- Быстрая обработка заказов авторизованными партнерами по сбыту
- Доставка на следующий день при заказе у избранных партнеров

Доступные модели

R&S®NGM201

Количество выходных каналов                 1

Макс. выходная мощность                        60 W

Выходное напряжение на канал               от 0 до 20 В

Выходной ток на канал                              ≤ 6 В: от 0 до 6 А
> 6 В: от 0 до 3 А

R&S®NGM202

Количество выходных каналов                 2

Макс. выходная мощность                        120 W

Выходное напряжение на канал               от 0 до 20 В

Выходной ток на канал                              ≤ 6 В: от 0 до 6 А
> 6 В: от 0 до 3 А
