R&S®NGU источники-измерители

Источник-измеритель из ассортимента R&S®Essentials

Ключевые факты

• Двухквадрантный/четырехквадрантный режим: работа в качестве источника и нагрузки
• Высокоскоростной сбор данных (функция FastLog)
• Режимы приоритета напряжения и тока
• Режим высокой емкости
• Интуитивно понятный онлайн-конфигуратор продукции с полной прозрачностью цен

Первоклассные источники питания

Благодаря своей сверхвысокой точности и малому времени восстановления нагрузки источники-измерители R&S®NGU идеально подходят для решения самых сложных задач:
- испытание батарей и энергопотребления
- электропитание беспроводных устройств
- моделирование падений напряжения
Для точного измерения тока потребления в диапазоне от нА до А в рамках одной операции используется амперметр специальной конструкции, поэтому нет необходимости выполнять несколько операций измерения. Малое время восстановления нагрузки дает возможность адекватно реагировать на быстрые изменения нагрузки, например при переключении устройств мобильной связи из режима ожидания в режим передачи. Благодаря высокой скорости сбора данных распознаются детали с разрешением до 2 мкс. Источники-измерители RS®NGU имеют двух- или четырехквадрантную архитектуру, поэтому они могут использоваться в качестве источника и потребителя.
Подберите требуемую вам модель источник-измерителя R&S®NGU с помощью нашего онлайн-конфигуратора, который дает следующие преимущества: полная прозрачность цен, простота в обращении и быстрая обработка заказа выбранным вами авторизованным партнером по сбыту.
Нажмите на кнопку «Выбрать характеристики и узнать цену», чтобы запустить конфигуратор.

Особенности и преимущества

• Двухквадрантный/четырехквадрантный режим: работа в качестве источника и нагрузки

• Высокоскоростной сбор данных

• Режимы приоритета напряжения и тока

• Режим высокой емкости

• Быстрая стабилизация нагрузки

• Простой в обращении конфигуратор с полной прозрачностью цен

Двухквадрантный/четырехквадрантный режим: работа в качестве источника и нагрузки

Имитация аккумуляторов или нагрузок

Двух- или четырехквадрантная архитектура источников-измерителей позволяет использовать их в качестве источника и потребителя, чтобы имитировать батареи питания или нагрузки. Источник-измеритель автоматически переключается с режима источника на режим получателя, как только внешнее подаваемое напряжение превышает заданное номинальное значение. Благодаря четырехквадрантной архитектуре прибор R&S®NGU401 способен выдавать положительные или отрицательные напряжения или токи и может действовать как источник или потребитель тока в обеих полярностях.

Четырехквадрантная архитектура R&S®NGU401

RS®NGU выдает положительные или отрицательные напряжения в режиме источника или нагрузки.

Высокоскоростной сбор данных

Функция быстрого протоколирования

Источники-измерители R&S®NGU оснащены функцией FastLog для захвата результатов измерения напряжения и тока. Эти данные можно сохранять на внешний USB-носитель или передавать на внешний ПК через USB или локальную сеть. Благодаря скорости сбора данных до 500 тыс. отсчетов/с результаты измерения напряжения и тока доступны каждые 2 мкс.

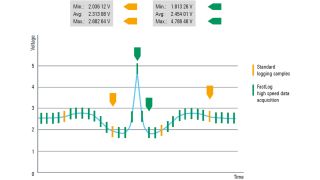

Высокоскоростной сбор данных с помощью функции FastLog

Функция быстрой регистрации данных отслеживает изменения напряжения/тока с разрешением до 2 мкс.

Режимы приоритета напряжения и тока

Оптимизировано для регулирования напряжения или тока

В режиме приоритета напряжения быстрое регулирование напряжения обеспечивает быстрое восстановление (менее чем за 30 мкс). Регулирование тока производится с некоторым замедлением во избежание колебаний. Когда требуется точное и быстрое регулирование тока, источники-измерители R&S®NGU могут работать в режиме приоритета тока. Оптимизированный под быстрое регулирование тока (время восстановления нагрузки < 50 мкс), этот режим позволяет выполнять такие задачи, как тестирование светодиодов, которые чувствительны даже к коротким пиковым выбросам тока.

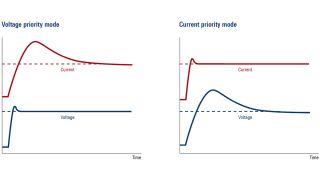

Режим приоритета напряжения или тока

Стандартный режим обеспечивает быстрое регулирование напряжения, если имеется риск выбросов тока. Специальный режим обеспечивает быстрое и безопасное регулирование тока.

Режим высокой емкости

Компенсация конденсаторов

В типичных измерительных установках зачастую имеется емкость на входе испытуемого устройства. Подключение источника питания с выводами приводит к работе в режиме нижних частот по причине выводов и емкости. В режиме высокой емкости источники-измерители R&S®NGU компенсируют эту емкость и отображают ток непосредственно на испытуемом устройстве.

Быстрая стабилизация нагрузки

Поддержка быстрых изменений нагрузки

Для бытовых электронных изделий, таких как мобильные телефоны и устройства IoT, требуется очень незначительное питание в режиме ожидания. Вместе с тем ток резко увеличивается сразу же после переключения устройства в режим передачи. Источник питания, используемый для электропитания таких испытуемых устройств, должен поддерживать изменения нагрузки от нескольких нА до нескольких ампер без падений или выбросов напряжения.

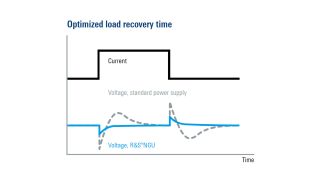

Оптимизированное время восстановления нагрузки

Источники питания обычно реагируют на резкое изменение нагрузки с выбросом и медленным восстановлением. Источники-измерители RS®NGU имеют время восстановления менее 30 мкс.

Простой в обращении конфигуратор с полной прозрачностью цен

Мы помогаем нашим заказчикам подобрать необходимое им контрольно-измерительное оборудование быстро, просто и с полной прозрачностью цен. Источник питания R&S®NGU и прочие приборы из ассортимента R&S®Essentials теперь можно настраивать в режиме онлайн, что дает следующие преимущества: — удобный и простой в обращении конфигуратор — полная прозрачность цен на всех этапах настройки конфигурации — быстрая обработка заказов авторизованными партнерами по сбыту — доставка на следующий день при заказе у избранных партнеров

Доступные модели

R&S®NGU201

Количество выходных каналов               1

Макс. выходная мощность                      60 W

Выходное напряжение на канал             от 0 до 20 В

Выходной ток на канал                            ≤ 6 В: 8 А
> 6 В: 3 А

R&S®NGU401

Количество выходных каналов                1

Макс. выходная мощность                       60 W

Выходное напряжение на канал              от -20 до +20 В

Выходной ток на канал                             ≤ 6 В: ±8 А
> 6 В: ±3 А

R&S®NGU411

Количество выходных каналов                1

Макс. выходная мощность                       20 W

Выходное напряжение на канал              от -20 до +20 В

Выходной ток на канал                             ≤ 10 В: ±2 А
> 10 В: ±1 А
