R&S®SMA100B Генератор ВЧ- и СВЧ-сигналов

Ключевые факты

• Диапазон частот: от 8 кГц до 3, 6, 12,75, 20, 31,8, 40, 50 и 67 ГГц (в режиме расширенного диапазона до 72 ГГц)
• Однополосный фазовый шум –132 дБн (тип.) на частоте 10 ГГц при отстройке 10 кГц
• Широкополосный шум –162 дБн (изм.) на частоте 10 ГГц при отстройке 30 МГц
• Максимальная выходная мощность превышает 30 дБмВт в широком диапазоне частот
• Исключительно низкий уровень гармоник

Бескомпромиссное лидерство по характеристикам

Генератор ВЧ и СВЧ сигналов R&S^®SMA100B — лучшие характеристики без компромиссов. Генератор формирует чистейшие выходные сигналы, поддерживая высочайший уровень выходной мощности с минимальным уровнем гармонических составляющих и далеко опережая конкурентов. Являясь мировым лидером среди генераторов сигналов, он способен справиться с самыми сложными контрольно-измерительными задачами для модулей и систем в сфере производства полупроводников, беспроводной связи, аэрокосмической и оборонной промышленности.

Особенности и преимущества

• Первоклассные устройства с первоклассными сигналами

• Очень высокая выходная мощность без компромиссов

• Удобство использования в каждой детали

• R&S®LegacyPro: обновите техническое оснащение

• Испытания компонентов АЦП и ЦАП высшего класса

•  Возможность подключения датчиков мощности R&S®NRP

• UCOR (пользовательская коррекция)

• Входы/выходы переменной опорной частоты

• Непрерывное качание по уровню в широком динамическом диапазоне

Первоклассные устройства с первоклассными сигналами

R&S®SMA100B обеспечивает бескомпромиссно лучшие характеристики.

• Прибор генерирует чистейшие выходные сигналы с очень высокими уровнями выходной мощности и минимальными гармониками.
• Диапазон частот от 8 кГц до 67 ГГц (в режиме расширенного диапазона до 72 ГГц)
• Минимальный однополосный фазовый шум –132 дБн (тип.) на частоте 10 ГГц при отстройке 10 кГц
• Практически отсутствует широкополосный шум: –162 дБн (изм.) на частоте 10 ГГц при отстройке 30 МГц
• Максимальная выходная мощность превышает 30 дБмВт в широком диапазоне частот
• Исключительно низкий уровень гармоник
• Самый современный графический интерфейс с сенсорным экраном

Однополосный фазовый шум для различных частот

Измеренные характеристики однополосного фазового шума генератора R&S®SMA100B с опцией R&S®SMAB-B711(N)

Очень высокая выходная мощность без компромиссов

Широкий динамический диапазон, превосходная точность воспроизведения уровней и высокая повторяемость уровней

В диапазоне СВЧ-частот зачастую требуется очень высокая выходная мощность, поскольку чем выше частота, тем больше затухание. R&S®SMA100B предлагает различные каскады выходной мощности для компенсации таких потерь. В результате внешний усилитель в нисходящем потоке не требуется. Исключительно высокие уровни выходной мощности (измеренные значения)

• Сверхвысокая выходная мощность до 38 дБмВт с прибором на 6 ГГц
• Свыше 30 дБмВт на частоте 18 ГГц и 28 дБмВт на частоте 20 ГГц с прибором на 20 ГГц
• Свыше 30 дБмВт в диапазоне от 20 ГГц до 36 ГГц с прибором на 40 ГГц
• Свыше 22 дБмВт в диапазоне от 40 ГГц до 65 ГГц с прибором на 67 ГГц

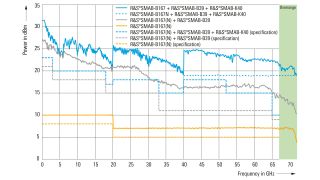

Максимальная измеряемая выходная мощность

Измеренная максимальная доступная выходная мощность для приборов 50 ГГц и 67 ГГц (опции стандартной, высокой и сверхвысокой выходной мощности)

Удобство использования в каждой детали

Простая интеграция в испытательные системы и инновационные рабочие функции

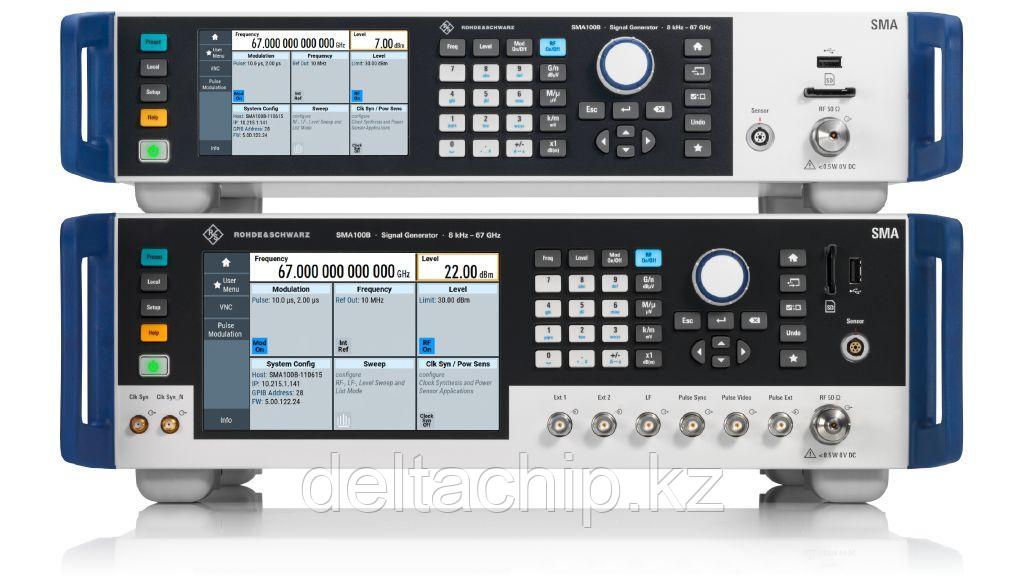

• Гибкий форм-фактор высотой 2 HU или 3 HU
• Модель высотой 3 HU с большим 7-дюймовым дисплеем и множеством разъемов на передней панели
• Эргономичный графический пользовательский интерфейс с сенсорным экраном
• Часто используемые пункты меню можно добавлять в пользовательские меню для быстрого и удобного доступа ко всем требуемым настройкам.
• В приборе R&S®SMA100B также имеется регистратор макросов SCPI с генератором кода для автоматической регистрации ручных настроек и создания выполняемого сценария MATLAB®.

Инновационные рабочие функции

Встроенные регистратор макросов SCPI и генератор кодов поддерживают быструю и удобную генерацию программных последовательностей SCPI

R&S®LegacyPro: обновите техническое оснащение

Поменяйте устаревшие генераторы сигналов

R&S®LegacyPro позволяет прибору R&S®SMA100B надежно эмулировать широкий диапазон устаревших генераторов таких производителей, как Keysight, Agilent, HP, Anritsu и Rohde&Schwarz. Благодаря этому возможно развертывание R&S®SMA100B в устаревших системах без серьезных изменений программного обеспечения, что эффективно увеличивает время бесперебойной работы, снижает общую стоимость владения и увеличивает срок службы испытательной системы.

Испытания компонентов АЦП и ЦАП высшего класса

Измерения устройств с настоящей производительностью

Полоса пропускания аналоговых входов и требуемая тактовая частота увеличиваются с каждым новым поколением АЦП. Увеличение эффективного числа разрядов также приводит к увеличению отношения сигнал/шум. Это означает, что для испытаний АЦП и ЦАП требуются исключительно чистые ВЧ-сигналы, характеристики которых превышают характеристики испытуемого устройства. Превосходные характеристики R&S®SMA100B идеально подходят для оптимизации ИУ и позволяют вносить технические усовершенствования.

R&S®SMA100B в системе АЦП/ЦАП

Компактная установка для измерения тактовых сигналов АЦП до 6 ГГц, состоящая из одного генератора R&S®SMA100B со вторым встроенным источником

 Возможность подключения датчиков мощности R&S®NRP

Датчик мощности R&S®NRP можно подключить к R&S®SMB100B;

ИУ редко подключается напрямую к генератору. Между генератором и ИУ часто подключены кабели и другие компоненты. Это сдвигает опорную плоскость от ВЧ-выхода генератора к испытуемому устройству. Датчик мощности R&S®NRP можно подключить к R&S®SMB100B в целях прецизионной калибровки (на уровне одной десятой децибела) в новой опорной плоскости.

Возможность подключения датчиков мощности R&S®NRP

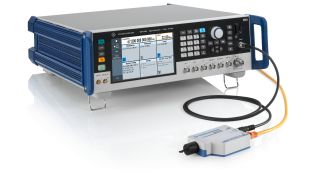

R&S®SMA100B с подключенным датчиком мощности компании Rohde & Schwarz

UCOR (пользовательская коррекция)

Компенсация АЧХ внешних устройств

ИУ зачастую подключаются к генератору сигналов с помощью длинных кабелей или других частотно-зависимых компонентов, поэтому очень важно компенсировать эту зависимость от частоты. С этой целью R&S®SMA100B обеспечивает выполнение функции пользовательской коррекции (UCOR). При использовании датчика мощности R&S®NRP значения UCOR автоматически определяются нажатием одной кнопки. В новой опорной плоскости для UCOR доступен ВЧ-сигнал с компенсацией АЧХ.

Настройка и функция UCOR

Отображение относительной выходной мощности при использовании кабелей и других компонентов (с их собственными АЧХ) между R&S®SMA100B и ИУ.

Входы/выходы переменной опорной частоты

Trade in your legacy signal generators

R&S®SMA100B предоставляет различные способы вывода (или ввода) опорных сигналов. Вход внешней переменной опорной частоты от 1 до 100 МГц (опция R&S®SMAB-K704) позволяет легко интегрировать R&S®SMA100B в существующие испытательные среды. Принимаемую опорную частоту также можно выводить на совершенно другом выходе опорной частоты.

Входы/выходы переменной опорной частоты

Входы и выходы опорной частоты на задней панели R&S®SMA100B

Непрерывное качание по уровню в широком динамическом диапазоне

Easy integration into test systems and innovative operating features

При измерении передаточной функции коэффициента усиления или точки насыщения выхода в усилителях со встроенным автоматическим регулированием уровня генератор сигналов должен непрерывно обеспечивать широкий диапазон качания по уровню. R&S®SMA100B с опцией R&S®SMAB-K724 обеспечивает следующее:

• Непрерывное качание по уровню в исключительно широком динамическом диапазоне
• Высокая линейность уровня во всем диапазоне качания по уровню

Innovative operating features

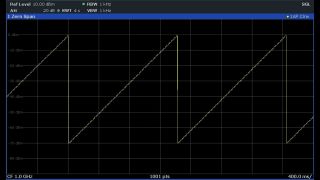

Непрерывное свипирование по уровню в широком динамическом диапазоне с использованием R&S®SMA100B;
