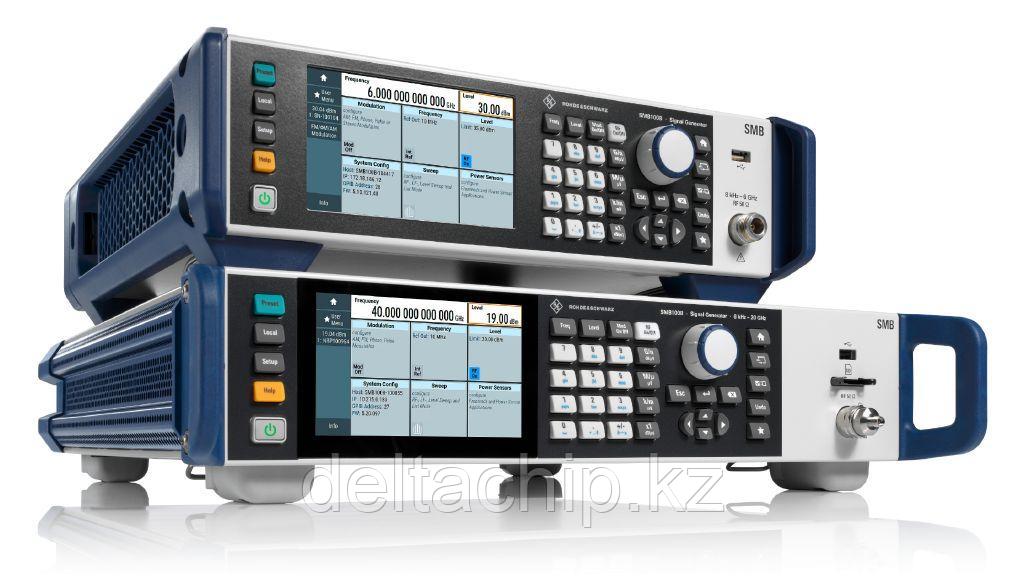

R&S®SMB100B Генератор ВЧ- и СВЧ-сигналов

Ключевые факты

• Диапазон частот от 8 кГц до 1, 3, 6, 12,75, 20, 31,8 и 40 ГГц
• Сверхнизкий однополосный фазовый шум: –112 дБн (изм.) при 10 ГГц и отстройке 20 кГц
• Очень низкий широкополосный шум зависит от диапазона частот и в некоторых случаях значительно ниже –145 дБн (изм.)
• Максимальная выходная мощность 34 дБмВт на частоте 1 ГГц, 25 дБмВт на частоте 20 ГГц и 19 дБмВт на частоте 40 ГГц (все измеренные значения)
• Компактный форм-фактор 2 HU и ширина 3/4 19" для генератора ВЧ-сигналов R&S®SMB100B (1/3/6 ГГц) и ширина 19" для генератора СВЧ-сигналов R&S®SMB100B (12,75/20/31,8/40 ГГц)

Превосходное сочетание характеристик и удобства использования

Генератор аналоговых сигналов R&S®SMB100B сочетает в себе эффективность и универсальность в компактной конструкции. В число основных характеристик прибора R&S®SMB100B входят превосходная спектральная чистота, очень высокая выходная мощность, широкий набор функций и предельная простота в обращении. Генератор аналоговых ВЧ-сигналов R&S®SMB100B (ширина 3/4 от 19") работает в диапазоне частот от 8 кГц до 1, 3 или 6 ГГц. Генератор аналоговых СВЧ-сигналов R&S®SMB100B (ширина 19") работает в диапазоне частот от 8 кГц до 12,75, 20, 31,8 или 40 ГГц.

Особенности и преимущества

• Эффективность и удобство использования в компактной конструкции:

• Идеально подходит для оценки качества сигнала

• Идеально подходит для выходной мощности

• Исключительное удобство в использовании

• Входы/выходы переменной опорной частоты

• R&S®LegacyPro;

• Возможность подключения датчиков мощности R&S®NRP

• UCOR (пользовательская коррекция)

• Регулирование мощности с обратной связью (CLPC)

Эффективность и удобство использования в компактной конструкции:

R&S®SMB100B отличается превосходной спектральной чистотой, очень высокой выходной мощностью и широким набором функций

Генератор ВЧ- и СВЧ-сигналов R&S®SMB100B сочетает в себе эффективность и универсальность в компактной конструкции. При этом он отличается широким набором функций и простотой в обращении.

• Диапазон частот от 8 кГц до 1, 3, 6, 12,75, 20, 31,8 и 40 ГГц
• Компактный форм-фактор 2 HU и ширина 3/4 19" для генератора аналоговых ВЧ-сигналов R&S®SMB100B (1/3/6 ГГц) и ширина 19" для генератора аналоговых СВЧ-сигналов R&S®SMB100B (12,75/20/31,8/40 ГГц)
• Контекстно-зависимая интерактивная справка содержит исчерпывающую информацию
• Регистратор макросов SCPI с генератором кода для автоматической регистрации ручных настроек и создания выполняемых сценариев MATLAB®

Генератор ВЧ-сигналов R&S®SMB100B с подключенным датчиком мощности R&S®NRP (через USB).

Идеально подходит для оценки качества сигнала

Очень низкий однополосный фазовый шум: –112 дБн (изм.) при 10 ГГц и отстройке 20 кГц

Для оптимизации испытуемого устройства качество источника сигнала должно значительно превышать рабочие характеристики испытуемого устройства. Инновационная конструкция синтезатора в R&S®SMB100B обеспечивает очень низкий уровень однополосного и широкополосного фазового шума, а также превосходное подавление негармонических составляющих сигнала.

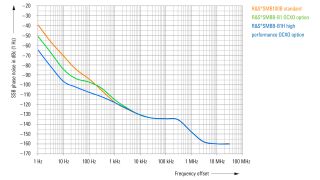

Однополосный фазовый шум (1 ГГц, полоса пропускания 1 Гц, изм.)

Однополосный фазовый шум базового блока R&S®SMB100B с опцией R&S®SMBB-B1 (термостатированный кварцевый генератор) и опцией R&S®SMBB-B1H (высокопроизводительный термостатированный кварцевый генератор).

Идеально подходит для выходной мощности

Максимальная выходная мощность 34 дБмВт на частоте 1 ГГц, 25 дБмВт на частоте 20 ГГц и 19 дБмВт на частоте 40 ГГц (все измеренные значения)

Опции высокой выходной мощности R&S®SMBB-K31, R&S®SMBB-K33 (12,75/20 ГГц) и R&S®SMBB-K35 (31,8/40 ГГц) для генератора ВЧ-сигналов R&S®SMB100B можно легко активировать позднее с помощью программного ключа. В дополнение к опции высокой выходной мощности в генераторе ВЧ-сигналов R&S®SMB100B можно активировать опцию сверхвысокой выходной мощности R&S®SMBB-B32.

Максимальная выходная мощность

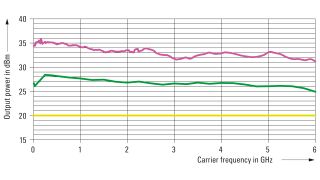

Измеренная выходная мощность для базового блока с опцией высокой мощности (R&S®SMBB-K31) и дополнительной опцией сверхвысокой мощности (R&S®SMBB-B32).

Исключительное удобство в использовании

R&S®SMB100B удобен в обращении

• Генератор ВЧ-сигналов отличается простотой в обращении, может работать с подключенным датчиком мощности R&S®NRP и эмулировать устаревшие приборы. Пользователь также может создать собственное пользовательское меню
• Контекстно-зависимая интерактивная справка содержит исчерпывающую информацию
• Регистратор макросов SCPI с генератором кода для автоматической регистрации ручных настроек и создания выполняемых сценариев MATLAB®

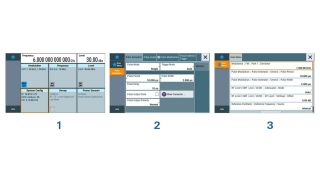

Главное окно и пользовательское меню R&S®SMB100B

Образец пользовательского меню. Отдельные параметры можно задавать непосредственно в этом меню.

Входы/выходы переменной опорной частоты

На входы и выходы генератора R&S®SMB100B могут подаваться различные сигналы опорной частоты. Вход внешней переменной опорной частоты от 1 до 100 МГц (опция R&S®SMBB-K704) позволяет легко интегрировать R&S®SMB100B в существующие испытательные среды. Принимаемую опорную частоту также можно направить на отдельный эталонный выход (подробнее см. техническую спецификацию). Исключительно высокая стабильность фазы между несколькими приборами R&S®SMB100B обеспечивается с помощью дополнительного входа и выхода опорной частоты 1 ГГц (опция R&S®SMBB-B3).

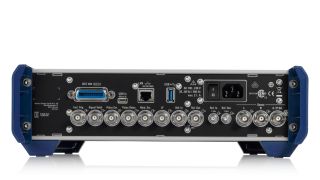

Входы/выходы переменной опорной частоты (генератор ВЧ-сигналов R&S®SMB100B, вид сзади)

R&S®LegacyPro;

Обновите свое контрольно-измерительное оборудование

Когда отдельные приборы устаревают раньше, чем вся автоматизированная испытательная система, регулярное проведение калибровки и ремонта устаревшего оборудования становится дорогой, трудоемкой и сложной задачей. Процедура замены устаревшего испытательного оборудования с помощью эквивалентных современных приборов должна быть простой, а изменения аппаратного и программного обеспечения минимальными. Эмуляция кода R&S®LegacyPro снижает объем работ и устраняет возможные риски при внесении изменений.

Эмуляция кода R&S®LegacyPro

Эмуляция традиционных генераторов от компании Rohde & Schwarz и других поставщиков.

Возможность подключения датчиков мощности R&S®NRP

Датчик мощности R&S®NRP можно подключить к R&S®SMB100B

ИУ редко подключается напрямую к генератору. Между генератором и ИУ часто подключены другие компоненты системы с помощью кабелей. Это сдвигает опорную плоскость от ВЧ-выхода генератора к испытуемому устройству. Датчик мощности R&S®NRP можно подключить к R&S®SMB100B в целях прецизионной калибровки (на уровне одной десятой децибела) в этой новой опорной плоскости.

Исключительно точная калибровка

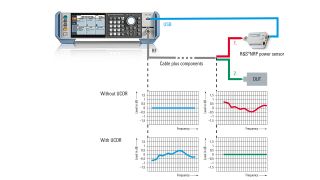

R&S®SMB100B с внешними устройствами: датчик мощности R&S®NRP (через USB); схема для конечной мощности в новой опорной плоскости.

UCOR (пользовательская коррекция)

Компенсация АЧХ внешних устройств с помощью R&S®SMB100B с подключенным датчиком мощности R&S®NRP

ИУ зачастую подключаются к генератору сигналов с помощью длинных кабелей или других частотно-зависимых компонентов. Компенсация частотной характеристики играет очень важную роль. Прибор R&S®SMB100B оснащен функцией пользовательской коррекции (UCOR). При использовании датчика мощности R&S®NRP значения UCOR автоматически определяются нажатием кнопки. В новой опорной плоскости для UCOR доступен ВЧ-сигнал с компенсацией АЧХ.

Настройка и функция UCOR

Отображение относительной выходной мощности для кабелей и прочих компонентов (с их собственными АЧХ) между R&S®SMB100B и испытуемым устройством.

Регулирование мощности с обратной связью (CLPC)

Динамическая компенсация частотных характеристик и дрейфов внешних устройств с помощью генератора R&S®SMB100B с подключенным датчиком мощности R&S®NRP

Динамическое регулирование мощности с обратной связью входит в число стандартных функций генератора R&S®SMB100B. В сочетании с датчиком мощности R&S®NRP динамическое регулирование мощности с обратной связью обеспечивает длительную подачу очень точной и стабильной входной мощности на испытуемое устройство независимо от неожиданных потерь или усилений в сигнальном тракте, нежелательных дрейфов мощности в испытательной установке или изменений конечного уровня. В руководстве по применению 1GP141 подробно описываются функция динамического регулирования мощности с обратной связью, возможные сигналы, подходящий генератор сигналов, датчики мощности R&S®NRP и прочие аспекты, которые необходимо принимать во внимание. Перед первым использованием функции динамического регулирования мощности с обратной связью следует прочитать руководство по применению, чтобы не допустить возможных повреждений испытуемого устройства.
