R&S®SGS100A Источник ВЧ-сигналов серии SGMA

Ключевые факты

• Самый компактный полнофункциональный генератор сигналов на рынке
• Превосходные ВЧ-характеристики и компактная конструкция
• Максимальный выходной уровень +22 дБмВт (тип.) для компенсации потерь в установке
• Высокая выходная частот до 12,75 ГГц для широкого спектра применений
• Неизнашиваемый электронный аттенюатор для высокой надежности

Компактный — Быстрый — Надежный

R&S®SGS100A — это источник ВЧ-сигналов, разработанный согласно требованиям автоматизированных испытательных систем. Генератор может выступать и в качестве источника модулирующих сигналов (CW), и в качестве векторного генератора сигналов с встроенным I/Q-модулятором. Благодаря диапазону частот до 12,75 ГГц версия векторного генератора сигналов поддерживает все основные цифровые сигналы. CW-версию можно использовать как универсальный гетеродин и для испытаний в условиях помех согласно стандартам мобильной радиосвязи.

Особенности и преимущества

• Специализированный источник сигналов ATE — минимальная требуемая площадь

• Специализированный источник сигналов ATE — малое время установки

• Специализированный источник сигналов ATE — высокие максимальные уровни

• Высокие характеристики в отличном корпусе

• Возможность подключения

• Минимальная общая стоимость владения

Специализированный источник сигналов ATE — минимальная требуемая площадь

Самый маленький встроенный генератор сигналов — минимальная занимаемая в системе площадь

Небольшие размеры (всего один блок в стойке, ширина прибора равна половине ширины 19-дюймовой стойки) экономят место в испытательной системе и сокращают расходы. Четыре ВЧ-тракта до 12,75 ГГц теперь могут быть размещены в пространстве, которое ранее требовалось только для одного ВЧ-тракта, что существенно экономит место. Это делает R&S®SGS100A идеальным устройством для систем ATE, даже если одновременно требуется несколько источников ВЧ-сигналов.

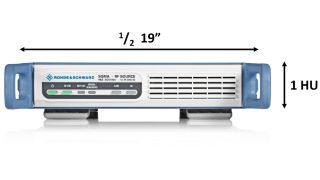

Самый маленький встроенный генератор сигналов: 1 HU, 1/2 от 19 дюймов

Специализированный источник сигналов ATE — малое время установки

Малое время установки через интерфейс PCIe/Ethernet
для обеспечения высокой производительности

Для производственных систем для обеспечения высокой производительности требуется высокая скорость проведения испытаний. R&S®SGS100A выполняет это требование несколькими способами. Его внутренняя архитектура и программное обеспечение рассчитаны на высочайшую скорость, а интерфейс PCIe/Ethernet передает команды дистанционного управления с максимальной скоростью.

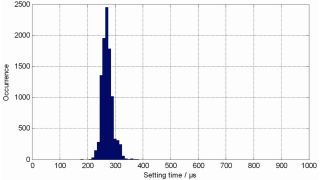

Гистограмма из 10000 значений времени установки частоты

Гистограмма из 10000 значений времени установки частоты, измеренных через интерфейс PCIe, характеристика настройки: AUTO

Специализированный источник сигналов ATE — высокие максимальные уровни

Высокий выходной уровень для компенсации потерь в установке

В комплексной испытательной системе между генератором сигналов и ИУ типовые потери уровня составляют всего несколько децибел. Эти потери обусловлены использованием длинных кабелей, а также коммутационных матриц и фильтров. При типовом уровне выходного сигнала +22 дБмВт R&S®SGS100A обеспечивает достаточный запас для компенсации таких потерь. Дополнительный неизнашиваемый электронный аттенюатор до 12,75 ГГц.

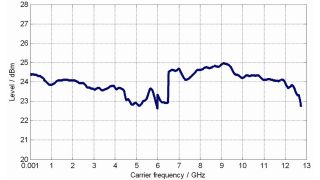

Максимальный доступный уровень для сигнала CW

Максимальный доступный уровень для сигнала CW, характеристика настройки: AUTO, с опцией электронного ступенчатого аттенюатора R&S®SGS-B26 (изм.)

Высокие характеристики в отличном корпусе

Высокая линейность и воспроизводимость уровней для совместимых условий испытаний

R&S®SGS100A обеспечивает высокую скорость, обладает малыми размерами и поддерживает производительность, ранее доступную только для настольных приборов высокого класса. Но максимальный уровень — это еще не все. В откалиброванных испытательных системах для генератора важное значение имеет повторяемость и линейность уровней. Высокая повторяемость уровней обеспечивает требуемые условия испытаний и позволяет снизить допуски при определении предельных значений испытаний.

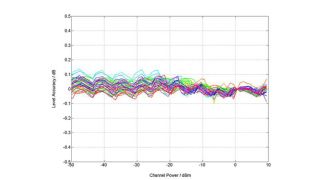

Линейность уровня для мощности канала

Линейность уровня для сигнала 3GPP TM1/64 с коэффициентом амплитуды 10,55 дБ; различные цвета используются для различных высоких частот (изм.)

Возможность подключения

Полностью настроен для ATE

Несмотря на малые размеры, семейство изделий R&S®SGMA характеризуется большим числом опций дистанционного управления. Для максимальной скорости установки рекомендуется использовать PCIe или Ethernet вместе с соответствующим драйвером прибора от компании Rohde & Schwarz, который доступен для ОС Windows и Linux. Стандартное расположение всех разъемов на задней панели прибора, а также широкий диапазон доступных адаптеров для монтажа в стойку обеспечивают простую интеграцию в испытательные системы.

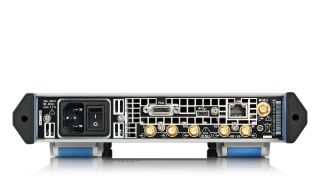

Порты на задней панели

Минимальная общая стоимость владения

Низкие первоначальные затраты и низкая стоимость владения

• Привлекательная начальная цена
• Простая модульная конструкция, уменьшающая время ремонта и сокращающая простои испытательной системы до минимума
• Большой межкалибровочный интервал для сокращения до минимума расходов на обслуживание
• Трехлетняя стандартная гарантия

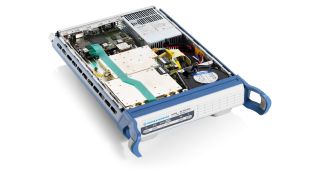

R&S®SGS100A, вид изнутри
