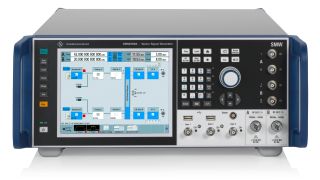

R&S®SMW200A векторный генератор сигналов

Искусство генерации сигналов

Ключевые факты

• Диапазон частот до 67 ГГц (двойной тракт: до 44 ГГц)
• Полоса модуляции 2 ГГц
• Встроенный имитатор замираний с шириной полосы до 800 МГц и MIMO до 8 x 8
• Великолепное качество сигнала для высокоточных измерений спектра и модуляции
• Улучшенный имитатор ГНСС и целей радаров

Высочайшая производительность и непревзойденная гибкость

Требования к производительности и функциональным возможностям зависят от испытательной установки и варианта применения. R&S®SMW200A не имеет себе равных в исполнении этих разнообразных требований и задает новые стандарты в области генераторов сигналов. При разработке и проверке любых испытуемых устройств, включая компоненты, модули и готовые базовые станции, R&S®SMW200A легко и с максимальной эффективностью генерирует необходимые тестовые сигналы. Благодаря гибкой модульной конструкции генератор R&S®SMW200A можно комплектовать опциями, необходимыми для решения конкретных задач. Возможны любые конфигурации: от обычного одноканального векторного генератора сигналов до многоканального тестера MIMO-приемников.

Особенности и преимущества

• Векторный генератор сигналов до 67 ГГц

• Превосходные характеристики фазового шума

• Полоса пропускания 2 ГГц с отличными характеристиками модуляции

• MIMO и встроенный имитатор замираний в приборе

• Уникальные возможности использования

• Области применения

Векторный генератор сигналов до 67 ГГц

R&S®SMW200A охватывает диапазон частот до 67 ГГц в исполнении с одним трактом или до 44 ГГц в исполнении с двойным трактом. Также он может быть укомплектован максимум двумя встроенными блоками модулирующих сигналов и четырьмя блоками имитаторов замираний. Благодаря такому подходу в одном устройстве совмещаются два полноценных векторных генератора сигналов, что обеспечивает простое формирование сценариев обработки комплексных сигналов.

R&S®SMW200A с двумя ВЧ-трактами до 44 ГГц

Превосходные характеристики фазового шума

Стандартный современный синтезатор частот в R&S®SMW200A обеспечивает исключительные характеристики однополосного фазового шума и негармонических составляющих. Доступно несколько опций с низким уровнем фазового шума для дополнительного улучшения рабочих параметров. Опции со сверхнизким фазовым шумом R&S®SMW-B711/B721 обеспечивают лучшие в своем классе характеристики фазового шума. R&S®SMW200A идеально подходит для измерений, в которых требуется спектральная чистота.

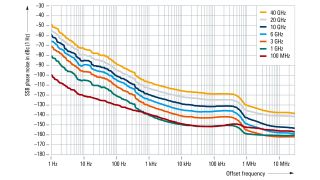

Измеренный однополосный фазовый шум, R&S®SMW-B711

Полоса пропускания 2 ГГц с отличными характеристиками модуляции

Широкополосный I/Q-модулятор с ВЧ-полосой пропускания до 2 ГГц поддерживает работу всех систем в своем частотном диапазоне, включая беспроводную связь, спутниковую связь и радиолокацию. Внутренний генератор модулирующих сигналов может генерировать сигналы с максимальной полосой ВЧ-модуляции до 2 ГГц.
Современные цифро-аналоговые преобразователи и продуманная ВЧ-схема обеспечивают превосходную частотную характеристику модуляции на уровне менее 0,4 дБ в полосе частот 2 ГГц с отличным модулем вектора ошибок (EVM). Прибор R&S®SMW200A генерирует сигналы 5G NR (полоса пропускания канала 100 МГц, модуляция 64QAM, несущая частота 3,4 ГГц) с EVM 0,1 % (изм.) или сигналы WLAN IEEE802.11be (320 МГц, несущая частота 7 ГГц) с EVM –53 дБ (изм.).

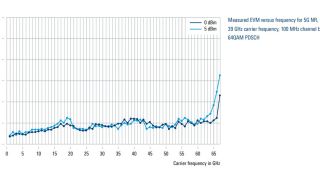

Измеренный модуль вектора ошибок в зависимости от несущей частоты для 5G NR 100 МГц

MIMO и встроенный имитатор замираний в приборе

R&S®SMW200A обеспечивает встроенную эмуляцию каналов с полосой замирания сигналов до 800 МГц. Профили замирания для всех основных стандартов доступны в виде предустановок. С помощью максимум 64 каналов замирания все основные сценарии замирания MIMO, такие как 2 x 2, 3 x 3, 4 x 4, 8 x 4, 4 x 8 и 8 x 8, могут быть реализованы в одном приборе. Поддерживается объединение до восьми несущих, также можно подключить модули генераторов сигналов SGT100A для обеспечения максимум восьми ВЧ-трактов.

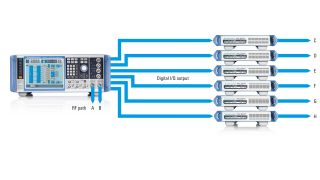

Измерительная установка для 4 x 8 MIMO с 8 ВЧ-выходами

R&S®SMW200A с двумя трактами и шестью блоками генераторов сигналов R&S®SGT100A, управляемых из R&S®SMW200A.

Уникальные возможности использования

Встроенная в R&S®SMW200A графическая функция отображает сгенерированные сигналы в реальном масштабе времени. Пользователь может выбрать тип отображения — например, I/Q в зависимости от времени, спектр частот, векторную диаграмму или CCDF. В генераторе R&S®SMW200A также имеется встроенный регистратор макрокоманд SCPI с генератором кода, записывающий все команды ручного управления для создания файла с последовательностью команд дистанционного управления. Интегрированные шаблоны кодов позволяют напрямую генерировать исполняемый код для среды MATLAB®, CVI или Python.

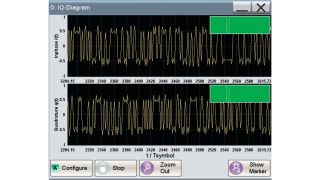

Графический мониторинг сигнала в реальном времени

Графический мониторинг сигнала в реальном масштабе времени чрезвычайно полезен при генерации комплексных сигналов.

Области применения

• Стандарты беспроводной связи
• Отслеживание огибающей в реальном масштабе времени
• Имитация ГНСС
• Имитация радиолокации
