R&S®SMM100A векторный генератор сигналов

Новое слово в линейке среднего ценового диапазона

Ключевые факты

• Диапазон частот от 100 кГц до 44 ГГц
• Внутренняя полоса ВЧ-модуляции до 1 ГГц
• Превосходные АЧХ модулятора и значения EVM и ACPR
• Генерирование сигналов 5G NR до 44 ГГц
• Поддержка требований WLAN к частоте, полосе пропускания и рабочим характеристикам ВЧ-сигналов

Векторный генератор сигналов средней стоимости для проведения испытаний в миллиметровом диапазоне

Векторный генератор сигналов R&S®SMM100A обеспечивает великолепные ВЧ-характеристики во всем диапазоне частот от 100 МГц до 44 ГГц. Прибор охватывает диапазоны до 7,125 ГГц, используемые в стандартах беспроводной связи для 5G NR FR1 и Wi-Fi 7, а также диапазоны 5G NR FR2 до 44 ГГц.
Внутренний генератор модулирующих сигналов в R&S®SMM100A поддерживает максимальную полосу ВЧ-модуляции шириной 1 ГГц. Широкополосные сигналы с цифровой модуляцией генерируются в соответствии с требованиями распространенных стандартов беспроводной связи. Генератор R&S®SMM100A полностью соответствует будущим требованиям к полосе модуляции.

Особенности и преимущества

• Превосходный уровень однополосного фазового шума и модуль вектора ошибок (EVM)

• Улучшенные рабочие характеристики при повышенной выходной мощности

• Откройте для себя масштабируемость

• Удобство применения

• Стандарты мобильной связи

• Поддержка испытаний Wi-Fi

• Высокая частота повторения импульсов (HRP) в сверхширокополосном диапазоне (UWB)

Превосходный уровень однополосного фазового шума и модуль вектора ошибок (EVM)

Для векторного генератора сигналов R&S®SMM100A на ВЧ-частоте 1 ГГц со смещением 20 кГц задается однополосный фазовый шум менее –129 дБн. Типичное значение ниже на 5 дБн и составляет –134 дБн. Опция снижения фазового шума R&S®SMM-B709 уменьшает однополосный фазовый шум до –139 дБн. Наряду с превосходными ВЧ-характеристиками данная модель также имеет исключительные характеристики модуляции на высоких частотах.

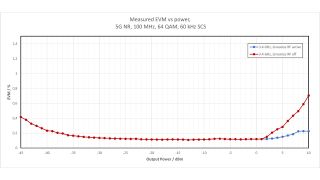

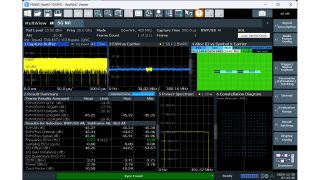

Измерения модуля вектора ошибок в зависимости от выходной мощности

f = 3,4 ГГц для 5G NR, 100 МГц, 64 QAM, 60 кГц SCS, SMM-B709, ВЧ-линеаризация включена


Улучшенные рабочие характеристики при повышенной выходной мощности

Опция ВЧ-линеаризации R&S®SMM-K575 существенно улучшает модуль вектора ошибок при повышенной выходной мощности. Модуль вектора ошибок улучшается на 8 дБ для сигналов 5G NR 100 МГц в соответствии с 3GPP TM 3.1 на частоте 3,5 ГГц и при выходной мощности 10 дБмВт. Аналогичным образом улучшается коэффициент утечки мощности в соседний канал.

Измерения модуля вектора ошибок в зависимости от выходной мощности

f = 3,4 ГГц для 5G NR, 100 МГц, 64 QAM, 60 кГц SCS, SMM-B709, ВЧ-линеаризация включена

Откройте для себя масштабируемость

В базовой конфигурации генератор R&S®SMM100A поддерживает максимальную полосу ВЧ-модуляции шириной 120 МГц. В зависимости от требований полоса может быть расширена до 1 ГГц с помощью лицензионного ключа. Благодаря аналогичной гибкости память генератора сигналов произвольной формы может быть расширена от 64 млн отсчетов до максимум 2 млрд отсчетов.
  Кроме того, возможно использование генератора R&S®SMM100A с различными частотными опциями с максимальной частотой 44 ГГц. Пользователи могут точно настраивать R&S®SMM100A в соответствии с конкретными требованиями.

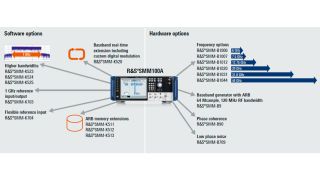

Важные программные и аппаратные опции

Удобство применения

• Удобное управление с помощью 8.4-дюймового сенсорного экрана
• Структурированный и интуитивно понятный пользовательский интерфейс, представленный в форме блок-схемы
• Графический мониторинг сигнала в реальном времени в различных точках с общим трактом прохождения сигнала
• Простая автоматизация с помощью контекстно-зависимой справочной системы и встроенного регистратора макросов SCPI с генератором кода

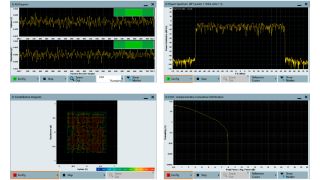

Графический мониторинг сигнала в реальном времени

Стандарты мобильной связи

Генератор R&S®SMM100A отлично подходит для генерирования сигналов в соответствии с основными стандартами беспроводной связи. Кроме того, это идеальное устройство для проведения аттестационных испытаний базовых станций 5G NR.
  Частотная опция R&S®SMM-B1044 охватывает диапазоны частот 5G NR FR1 и FR3 до 24,25 ГГц и FR2 до 44 ГГц. Расширение полосы пропускания до 1 ГГц позволяет удовлетворять повышенные требования к полосе пропускания сигналов в приложениях 5G.

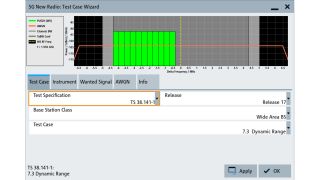

Мастер сценариев испытаний для 5G New radio

Мастер сценариев испытаний 5G NR помогает настраивать генератор R&S®SMM100A для испытаний BTS в соответствии с 3GPP TS 38.141.

Поддержка испытаний Wi-Fi

В предыдущих стандартах WLAN IEEE 802.11ac и IEEE 802.11ax используется максимальная полоса пропускания сигнала 160 МГц. Однако в сетях WLAN наблюдается потребность в более широких полосах пропускания и более высоких частотах. Стандарт IEEE 802.11be (Wi-Fi 7) устанавливает полосу пропускания сигнала 320 МГц в диапазоне частот от 5,8 ГГц до 7,125 ГГц. Генератор R&S®SMM100A выполняет требования к качеству сигналов с модулем вектора ошибок лучше –53 дБ для полосы пропускания сигнала 320 МГц.

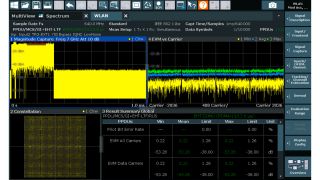

Измерение значения модуля вектора ошибок (EVM) для сигнала беспроводной локальной сети IEEE 802.11be

Высокая частота повторения импульсов (HRP) в сверхширокополосном диапазоне (UWB)

Генератор R&S®SMM100A идеально подходит для испытаний приемников HRP UWB. Прибор охватывает диапазон частот до 10,6 ГГц с полосой ВЧ-модуляции 500 МГц; сигналы могут генерироваться для наиболее важных каналов.
  R&S®SMM-K149 — опция формирования модулирующих сигналов в режиме HRP UWB — поддерживает генерацию сигналов для трех указанных режимов: HRP UWB из IEEE 802.15.4, а также режим BPRF и режим HPRF для устройств расширенного диапазона (ERDEF) из IEEE 802.15.4z.

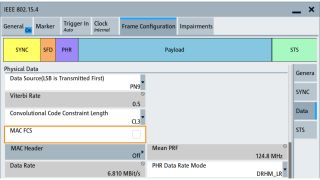

Генерация сигналов в режиме HRP UWB с R&S®SMM-K149
