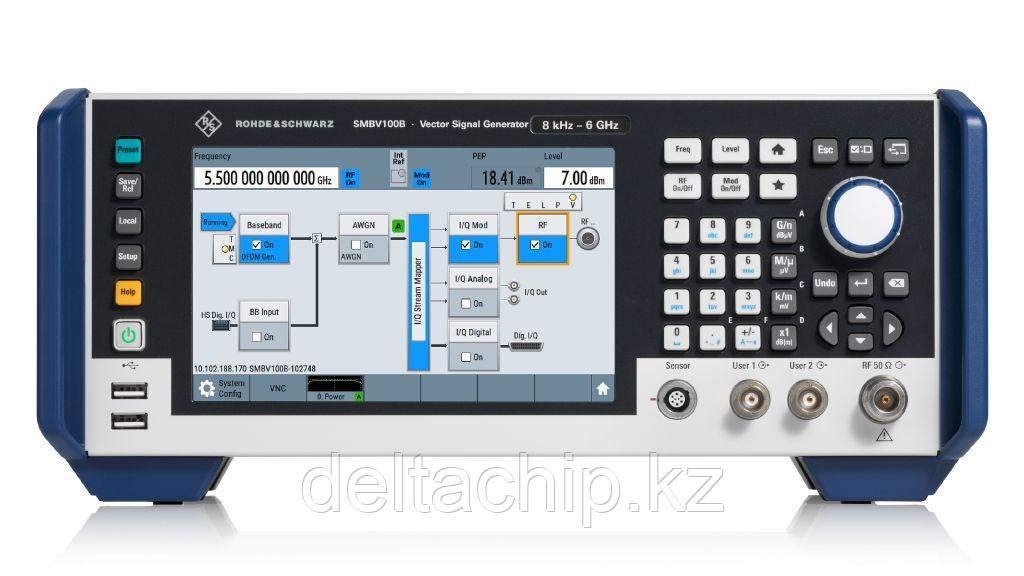

R&S®SMBV100B векторный генератор сигналов

Превосходное сочетание производительности и удобства использования

Ключевые факты

• Диапазон частот: от 8 кГц до 3 ГГц или 6 ГГц
• Сверхвысокая выходная мощность до +33 дБмВт
• Полоса модуляции 1 Ггц с превосходной точностью
• Генерация сигналов всех основных стандартов цифровой связи, включая 5G NR, LTE и WLAN
• Имитатор ГНСС с GPS, ГЛОНАСС, Galileo, BeiDou и QZSS/SBAS

Превосходное решение для мобильной связи, ГНСС и других приложений

Современный векторный генератор сигналов R&S®SMBV100B задает стандарты в своем классе. Сверхвысокая выходная мощность, полностью откалиброванный процесс генерации широкополосных сигналов и интуитивно-понятное управление с помощью сенсорного экрана делают генератор R&S®SMBV100B идеальным устройством для решения всех разновидностей прикладных задач.

Генератор SMBV100B всегда соответствует новейшим стандартам цифровой связи, таким как 5G NR, LTE и WLAN. Это идеальное решение для испытаний приемников и определения характеристик компонентов.

R&S®SMBV100B имеет различные опции ГНСС, которые превращают прибор в надежный полнофункциональный имитатор ГНСС. Расширенные возможности моделирования позволяют запускать реалистичные, сложные и воспроизводимые сценарии ГНСС в контролируемых условиях.

Особенности и преимущества

• Идеально подходит для оценки качества сигнала

• Широкая полоса модуляции с превосходной точностью

• Идеально подходит для генерации мощности

• Идеально подходит для имитации ГНСС

• Исключительное удобство в использовании

• Идеально подходит для модернизации

• R&S®LegacyPro: обновите свое контрольно-измерительное оборудование

Идеально подходит для оценки качества сигнала

• Превосходные показатели модуля вектора ошибок (EVM) на уровне 0,2 % для сигналов LTE частотой 20 МГц даже при высоком уровне мощности.
• Впечатляющие значения ACPR: < –72 дБ (модель 1 для испытаний WCDMA, 64 DPCH, измер.)
• Очень низкий однополосный фазовый шум: < –134 дБн (изм.) на частоте 1 ГГц с отстройкой 20 кГц.
• Компенсация влияний измерительной платы в реальном масштабе времени.

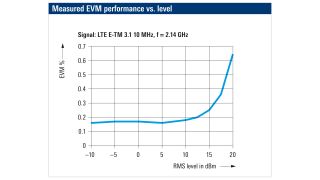

Измеряемая зависимость значения модуля вектора ошибок (EVM) от уровня

Измеряемая зависимость значения модуля вектора ошибок (EVM) от уровня СКЗ (генератор R&S®SMBV100B оснащен опциями R&S®SMBVB-K31 и R&S®SMBVB-B32).

Широкая полоса модуляции с превосходной точностью

Для расширения полосы модуляции генератор R&S®SMBV100B формирует высококачественные модулирующие сигналы. Встроенная интеллектуальная коррекция АЧХ в реальном масштабе времени в генераторе обеспечивает исключительно высокую равномерность амплитуды < 0,3 дБ (измер.) во всей полосе пропускания шириной 1 ГГц.

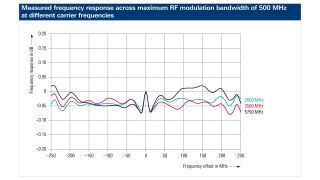

Измеренная АЧХ

Измеренная АЧХ в максимальной полосе модуляции шириной 500 МГц при различных несущих

Идеально подходит для генерации мощности

Сверхвысокая выходная мощность и превосходная точность воспроизведения уровня

Генератор R&S®SMBV100B, оснащенный соответствующими опциями, может генерировать выходную мощность до +34 дБмВт (измеряемую на частоте 1 ГГц), и указанный уровень повышается до +25 дБмВт почти во всем диапазоне частот.
После калибровки генератор должен с точностью и повторяемостью задавать значения уровня для каждой тестовой последовательности. Генератор R&S®SMBV100B обеспечивает высочайшие рабочие характеристики благодаря воспроизводимости измеренного уровня < 0,09 дБ.

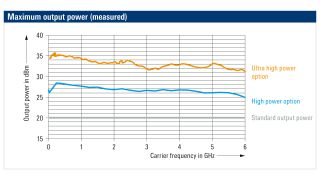

Максимальная выходная мощность (измер.)

Измеряемая выходная мощность для базового блока, с опцией высокой мощности (R&S®SMBVB-K31) и дополнительной опцией сверхвысокой мощности (R&S®SMBVB-B32).

Идеально подходит для имитации ГНСС

R&S®SMBV100B имеет различные опции ГНСС, которые превращают прибор в надежный полнофункциональный имитатор ГНСС. Расширенные возможности моделирования позволяют запускать реалистичные, сложные и воспроизводимые сценарии ГНСС в контролируемых условиях. Это такие возможности, как реалистичное моделирование орбит ГНСС, эффектов распространения сигналов и системных ошибок, а также реалистичное моделирование пользовательской среды.

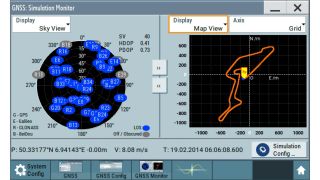

Имитация объединенной группировки спутников GPS/ГЛОНАСС/BeiDou/Galileo для мобильного пользователя ГНСС

Исключительное удобство в использовании

Интуитивно-понятная концепция управления делает генератор R&S®SMBV100B очень эргономичным и практичным. Настраиваемый прибор также готов к работе с учетом будущих потребностей.

• Удобное управление с помощью 7-дюймового сенсорного экрана
• Простая автоматизация с помощью контекстно-зависимой справочной системы и регистрации команд SCPI
• Внутренняя генерация сигналов в реальном масштабе времени

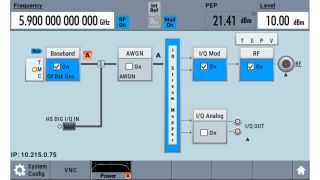

Пользовательский интерфейс SMBV100B

Идеально подходит для модернизации

Генератор R&S®SMBV100B можно в любое время адаптировать под определенные требования

Настройка аппаратной конфигурации прибора осуществляется всего за нескольких шагов. Доступны шесть аппаратных опций. Программные опции можно добавлять на объекте заказчика с помощью программных кодов.
Прибор поставляется полностью откалиброванным на заводе. Отсутствует время простоя в ожидании настройки, например, после расширения частотного диапазона, полосы пропускания или выходной мощности.

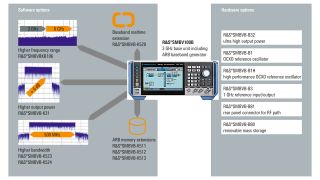

Обзор важных программных и аппаратных опций

R&S®LegacyPro: обновите свое контрольно-измерительное оборудование

Замените ваши устаревшие генераторы сигналов: эмуляция генераторов от компании Rohde & Schwarz и других поставщиков (например, R&S®SMBV100A, Keysight MXG/EXG, Aeroflex и Anritsu)
