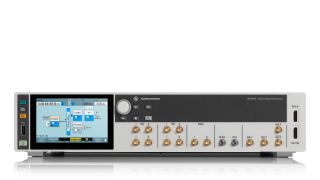

R&S®SFI100A Широкополосный векторный генератор сигналов с промежуточной частотой

Для непревзойденного контроля

Ключевые факты

• Полоса ВЧ-модуляции до 10 ГГц
• Сигналы произвольной формы с памятью до 8 млрд отсчетов
• Выход промежуточной частоты от 11 ГГц до 21 ГГц
• Широкополосный прямой ЦАП, несимметричные и дифференциальные аналоговые выходы I/Q
• Полная интеграция со входным каскадами R&S®FE110ST и R&S®FE170ST

Солидный фундамент для работы в субтерагерцовом диапазоне

Широкополосный векторный генератор сигналов с промежуточной частотой R&S® SFI100A обеспечивает требуемую ширину полосы пропускания при решении сложных задач, например на ранней стадии исследований 6G, в сетях WLAN миллиметрового диапазона или автомобильных радарах. Этот компактный прибор имеет очень широкую полосу ВЧ-модуляции до 10 ГГц и генерирует полностью калиброванные ВЧ-сигналы. R&S®SFI100A напрямую соединяется с повышающими входными каскадами R&S®FE110ST и R&S®FE170ST и в результате охватывает диапазон частот от 70 ГГц до 175 ГГц. Прибор полностью управляет подключенным входным каскадом, составляя с ним единое целое. В дополнение к ВЧ-интерфейсу прибор R&S®SFI100A имеет аналоговые IQ-выходы для генерирования широкополосного сигнала в модулирующем сигнале.

Особенности и преимущества

• Гибкость для различных тестовых сценариев

• Полностью откалиброванное решение для субтерагерцового диапазона

• Непревзойденные рабочие характеристики

• Повышенное удобство в обращении

• Удобное обновление

Гибкость для различных тестовых сценариев

Испытания в субтерагерцовом диапазоне, на промежуточной частоте и в модулирующем сигнале

Прибор R&S®SFI100A обладает достаточной гибкостью для поддержки различных тестовых сценариев: испытания промежуточной частоты от 11 ГГц до 21 ГГц и ВЧ-испытания от 70 ГГц до 175 ГГц в сочетании с внешними входными каскадами R&S®FE110ST и R&S®FE170ST. Генератор R&S®SFI100A обеспечивает широкополосные несимметричные, дифференциальные и прямые ЦАП аналоговые сигналы I/Q для проведения испытаний модулирующих сигналов с наилучшим качеством сигнала до 5 ГГц и до 2 В (пиковое напряжение). Гибкость играет решающую роль в сложных испытательных установках, например в установках, применяемых на ранней стадии исследований 6G.

Максимальная гибкость для любых тестовых сценариев

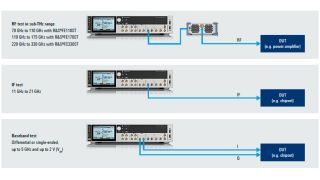

R&S®SFI100A позволяет проводить испытания промежуточной частоты от 11 ГГц до 21 ГГц и охватывает субтерагерцовый диапазон от 70 ГГц до 175 ГГц при наличии входных каскадов.

Полностью откалиброванное решение для субтерагерцового диапазона

Полная интеграция с входными каскадами R&S®FE110ST и R&S®FE170ST

Благодаря полной интеграции и управлению генератор R&S®SFI100A знает характеристики подключенного входного каскада R&S®FE110ST или R&S®FE170ST и автоматически вносит их в калиброванные сигналы в плоскости измерений. В эту установку можно удобно добавлять кабели и «умные» периферийные устройства, такие как полосовые фильтры и усилители мощности, в целях снижения погрешности измерений и повышения точности воспроизведения измерений, в том числе в субтерагерцовом диапазоне частот.

Полная интеграция входного каскада

Встроенное ПО генератора R&S®SFI100A изначально поддерживает входные каскады, что означает полную интеграцию и управление через единый интерфейс.

Непревзойденные рабочие характеристики

Превосходное качество модулированного сигнала

R&S®SFI100A обеспечивает непревзойденное качество широкополосного модулированного сигнала. Отличный модуль вектора ошибок менее –41 дБ (< 1%) возможен в широком диапазоне выходной мощности для сигнала 5G NR шириной 2 ГГц с центральной частотой 16 ГГц. Качество модуляции остается превосходным также в том случае, если к прибору R&S®SFI100A подключается входной каскад (см. U-образную кривую модуля вектора ошибок). Незаурядные рабочие характеристики позволяют тестировать реальную функциональность испытуемого устройства.

Модуль вектора ошибок для сигнала IEEE 802.11ay на частоте 144 ГГц

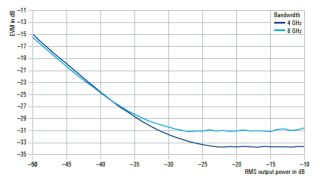

Даже на частоте 144 ГГц достигается превосходный модуль вектора ошибок менее –34 дБ (2%) для сигнала IEEE 802.11ay шириной 4 ГГц в широком диапазоне мощности.

Повышенное удобство в обращении

Простая автоматизация

Управление R&S®SFI100A может осуществляться через все стандартные интерфейсы дистанционного управления. Функции справки помогают пользователям программировать автоматические тестовые последовательности.  Встроенные регистратор макросов SCPI и генератор кода поддерживают быструю и удобную генерацию программных последовательностей SCPI. Шаблоны кодов позволяют напрямую генерировать исполняемый код для среды MATLAB®, CVI или Python. Также имеются пользовательские шаблоны, которые сводят к минимуму затраты времени на автоматизацию испытаний.

Запись макросов SCPI и генерирование кода

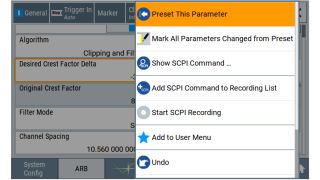

Контекстно зависимая справка помогает быстро получать полезную дополнительную информацию.

Удобное обновление

Концепция программной настройки опций

Прибор R&S®SFI100A поставляется в полностью откалиброванном виде и готов к немедленному использованию всех его аппаратных возможностей. По мере появления новых требований к испытаниям можно легко активировать дополнительные функции с помощью программных ключей.
Концепция программной настройки опций устраняет время простоя оборудования, которое обычно возникает при модернизации имеющихся приборов. Генератор R&S®SFI100A можно точно настраивать в соответствии с конкретными задачами и расширять по мере необходимости.

Удобная модернизация с помощью программных ключей

Прибор R&S®SFI100A можно легко модернизировать с помощью программных ключей по мере появления новых потребностей на пути к 6G.
