R&S®SGT100A векторный генератор сигналов

Быстрое и компактное решение

Ключевые факты

• Быстрое переключение частоты и уровня
• Полоса I/Q-модуляции до 240 МГц
• Превосходные ВЧ-характеристики для производительности EVM и ACLR
• Простое генерирование сигналов согласно цифровым стандартам, таким как 5G или WLAN
• Идеальное расширение возможностей прибора R&S^®SMW200A в системах MIMO

R&S®SGT100A — векторный генератор ВЧ-сигналов со встроенным генератором модулирующих сигналов. Он оптимизирован для использования на производстве и в автоматизированных системах.

Основная область применения высокоскоростного компактного генератора RS®SGT100A — автоматизированные среды. ВЧ-цепь оптимизирована для самого быстрого переключения частоты и уровня. В полосе модулирующего сигнала режим многосегментного сигнала помогает быстро переключаться между различными испытательными сигналами. Несмотря на компактность, генератор RS®SGT100A обладает превосходными ВЧ-характеристиками (качество сигнала и точность установки уровня). Максимальный уровень на выходе, воспроизводимость уровня и превосходное значение модуля вектора ошибок — основные характеристики для производственной среды. Оснащенный интерфейсами LAN и USB, генератор RS®SGT100A поддерживает дистанционное управление испытательным оборудованием в автоматизированных системах.

Особенности и преимущества

• Оптимизирован для производственных целей

• Отличное качество сигнала в отличном корпусе

• Низкие эксплуатационные расходы

Оптимизирован для производственных целей

• Самый компактный автономный векторный генератор сигналов со встроенным генератором модулирующих сигналов
• Быстрое переключение частоты и уровня для оптимизации пропускной способности на производстве
• Высокий выходной уровень для компенсации потерь в испытательной системе
• Низкое энергопотребление для уменьшения рассеяния тепла и упрощения управления тепловым режимом системы

Скорость переключения сигналов произвольной формы

Измеренная временная задержка в 2 мкс для переключения между сигналами в режиме многосегментного сигнала

Отличное качество сигнала в отличном корпусе

• Превосходная точность модуляции для широкого диапазона испытаний
• Выдающаяся АЧХ благодаря встроенному генератору модулирующих сигналов
• Превосходные повторяемость и линейность для выдающейся воспроизводимости измерений
• Высококачественный термостатированный кварцевый генератор, который формирует стабильный и точный опорный тактовый сигнал испытательной системы и не требует дополнительного пространства в стойке.
• Дополнительные аналоговые I/Q-выходы для полнофункционального испытания с отслеживанием огибающей

Измеренная АЧХ

Измеренная АЧХ в максимальной полосе модуляции 240 МГц при различных несущих

Низкие эксплуатационные расходы

• Низкие затраты на приобретение
• Простая модульная конструкция для удобства обслуживания
• Простая модернизация на площадке заказчика
• Пакет сигналов как идеальное производственное решение
• Быстрые интерфейсы дистанционного управления для простой интеграции в испытательную установку

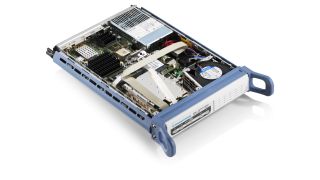

R&S®SGT100A, вид изнутри

R&S®SGT100A с простой модульной конструкцией для удобства обслуживания, вид изнутри
