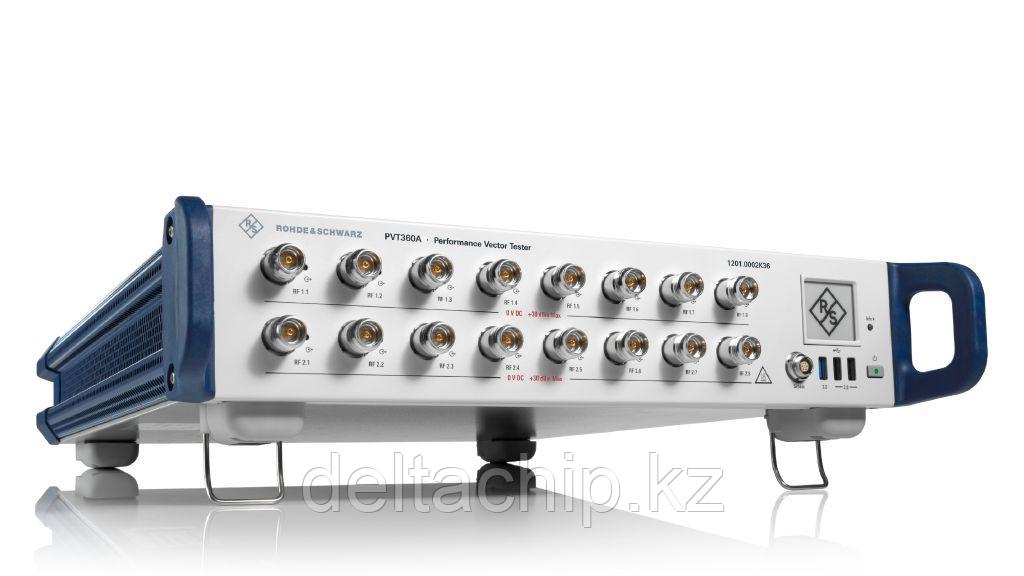

PVT360A Векторный тестер характеристик

Минимальные габариты, максимальная эффективность

Ключевые факты

• Два канала приемопередатчика с двумя независимыми генераторами и анализаторами сигналов
• Диапазон частот от 400 МГц до 8 ГГц охватывает все диапазоны частот FR1
• Полоса пропускания до 500 МГц
• Тестовые последовательности с аппаратным ускорением
• Комплексное ПО для генерирования и анализа сигналов

Оптимально подходит для испытаний базовых станций FR1, малых сот и ВЧ-компонентов

PVT360A представляет собой универсальный векторный тестер VSG/VSA, который оптимально подходит для испытаний базовых станций FR1, малых сот и ВЧ-компонентов на производстве и в средах для определения характеристик.
Два независимых генератора и анализатора сигналов обеспечивают быстрые параллельные измерения.
Диапазон частот до 8 ГГц, гибкая настройка полосы пропускания и дополнительный второй канал приемопередатчика обеспечивают требуемую производительность и универсальность несмотря на компактность конструкции.

Особенности и преимущества

• Активируемые программными ключами опции для аппаратных расширений

• Тестовые последовательности с аппаратным ускорением

• Внутренняя коммутационная матрица

• «Умное» управление каналами

• Ручная и автоматическая работа

• Полный набор функций для генерирования и анализа сигналов

• Испытания базовых станций и малых сот

• Испытания компонентов и подробное определение характеристик

• Улучшенные испытания на производстве

Активируемые программными ключами опции для аппаратных расширений

Базовая конфигурация PVT360A с опцией R&S®PVT-B106H поддерживает диапазон частот от 400 МГц до 6 ГГц и полосу пропускания 250 МГц на первом приемопередатчике. Прибор также поставляется полностью укомплектованным и откалиброванным для максимальной конфигурации. Здесь имеется все необходимое для активации диапазона частот до 8 ГГц, расширения полосы пропускания до 500 МГц и добавления второго приемопередатчика. Прибор легко подстраивается под ваши текущие потребности.

Активируемые программными ключами опции для аппаратных расширений

Тестовые последовательности с аппаратным ускорением

Скорость играет решающую роль при выполнении множества испытаний. Прибор PVT360A автоматизирует испытания и ускоряет аппаратное формирование последовательностей для очень быстрого выполнения измерений. С помощью генератора последовательностей сигналов произвольной формы можно напрямую запрашивать формы сигналов в ОЗУ. Встроенный генератор и анализатор сигналов обеспечивает беспрепятственное взаимодействие между трактами передачи и приема.

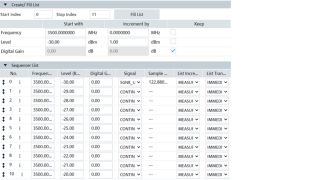

PVT360A, графический пользовательский интерфейс генератора последовательностей сигналов произвольной формы

Внутренняя коммутационная матрица

Коммутационная матрица в приборе PVT360A обеспечивает непревзойденную гибкость и максимальное использование ресурсов. При испытаниях нескольких устройств или многопортовых устройств возможность подключения к различным ВЧ-портам на приборе PVT360A устраняет необходимость в наличии внешней коммутационной матрицы.
Каждый из двух дополнительных генераторов поддерживает широковещание сигналов на максимум восьми выходных ВЧ-портах. Тракт анализа сигналов можно назначать для одного из восьми входных ВЧ-портов. Малое время переключения обеспечивает быстрые последовательные измерения.

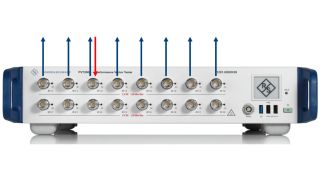

Внутренняя коммутационная матрица

«Умное» управление каналами

Опция «умного» управления каналами R&S®PVT-K108 виртуально разделяет PVT360A на восемь подприборов. Возможно независимое управление виртуальными парами генераторов и анализаторов сигналов. Аппаратные средства генераторов и анализаторов совместно используются виртуальными подприборами, тогда как обработка и расчеты выполняются параллельно в целях максимальной эффективности и скорости.

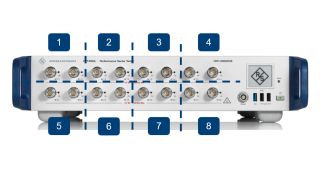

Восемь виртуальных приборов с помощью опции «умного» управления каналами

Ручная и автоматическая работа

Доступ к графическому пользовательскому интерфейсу PVT360A осуществляется в окне веб-браузера или на подключенном мониторе. Здесь наглядно отображаются настройки генерирования и анализа сигналов.
PVT360A также поддерживает команды SCPI для автоматизации и библиотеки Python для упрощения автоматических испытаний. Генератор последовательностей сигналов произвольной формы позволяет запрашивать файлы сигналов произвольной формы напрямую в ОЗУ, что экономит время на загрузку файлов. Аппаратные тестовые последовательности дополнительно повышают скорость испытаний, обеспечивая превосходную эффективность измерений.

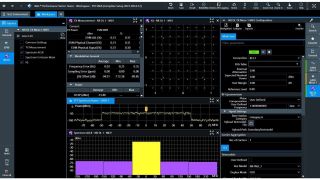

В графическом веб-интерфейсе наглядно отображаются настройки для генерирования и анализа ВЧ-сигналов общего назначения.

Полный набор функций для генерирования и анализа сигналов

ПО R&S®WinIQSIM2 для внешнего ПК поддерживает настройку конфигурации и генерирование сигналов произвольной формы для различных стандартов сотовой и беспроводной связи.
Для анализа сигналов можно использовать разнообразные функции измерений сигналов общего назначения, сотовой или беспроводной связи. Приложения анализа сигналов позволяют подробно рассматривать физический уровень и ВЧ-характеристики анализируемого сигнала. Графический пользовательский интерфейс в ПО R&S®VSE обеспечивает наглядное представление результатов.

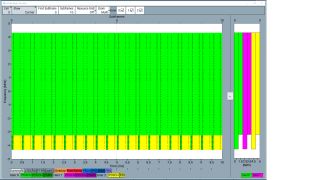

Отображение расписания в опции 5G NR ПО R&S®WinIQSIM2 для внешнего ПК

Испытания базовых станций и малых сот

Прибор PVT360A содержит измерительные функции для испытаний физического уровня базовых станций и малых сот. Благодаря диапазону частот до 8 ГГц и полосе пропускания 500 МГц он охватывает все диапазоны частот FR1. Соответствующие стандартам генерирование сигналов и анализ для LTE и 5G NR до выпуска 17 служат для комплексных испытаний типовых передатчиков и приемников для базовых станций.

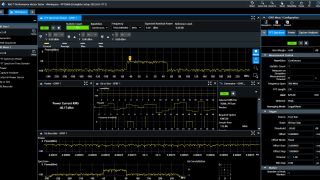

Анализ сигналов 5G NR

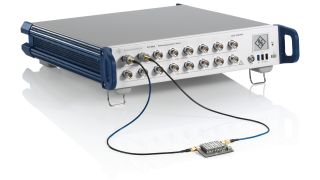

Испытания компонентов и подробное определение характеристик

Функции генерирования и анализа сигналов позволяют проводить комплексные испытания компонентов с помощью модулированных сигналов. Широкий спектр приложений для испытаний компонентов доступен с ПО R&S®WinIQSIM2 и R&S®VSE.
Возможно проведение широкого спектра испытаний — от определения характеристик усилителей до анализа сигналов на основе стандартов беспроводной связи. Отличные ВЧ-характеристики позволяют проводить сложные измерения для подробного испытания различных параметров сигналов и определения характеристик испытуемых устройств.

Улучшенные испытания на производстве

В приборе PVT360A предусмотрены различные методы для параллельных испытаний и оптимального использования ресурсов. Функция «умного» управления каналами и коммутационная матрица 2х8 портов виртуально разделяют PVT360A на подприборы, которые могут совместно использовать аппаратные ресурсы для генерирования сигналов. Измерения можно проводить параллельно для двух испытываемых приемопередатчиков, а при подключении большего количества испытуемых устройств или портов возможно автоматическое выполнение испытаний с автоматическим распределением ресурсов.

Измеренный модуль вектора ошибок для сигнала нисходящего канала 5G NR, тестовая модель 3.1

Полоса пропускания: 100 МГц, разнос поднесущих: 30 кГц, модуляция: 16 КАМ. Используемые приборы: анализатор PVT360A и векторный генератор сигналов R&S®SMW200A в качестве источника сигналов.
