Интерфейс R&S®FE110SR

СУБТЕРАГЕРЦ, ВЫШЕ ОЖИДАНИЙ

Ключевые факты

• Полностью откалиброванное решение
• Простота эксплуатации
• Полностью автоматизированный
• Умные аксессуары
• Компактный форм-фактор

Расширение частоты до 110 ГГц

R&S®FE110SR идеально подходит для требовательных приложений до 110 ГГц. После подключения диапазон частот анализатора спектра и сигналов R&S®FSW и осциллографа R&S®RTP расширяется до диапазона частот W-Band (от 70 ГГц до 110 ГГц). Простое в использовании, полностью откалиброванное решение совместимо с нашими средами анализатора и осциллографа. Подключите его и начните проектировать и тестировать автомобильный радар следующего поколения или мобильную связь уже сегодня.

Особенности и преимущества

• Полностью откалиброванное решение

• Простота эксплуатации

• Превосходные характеристики сигнала

• Умные аксессуары

• Компактный форм-фактор

• Многоканальный анализ



Полностью откалиброванное решение

R&S®FE110SR разработан как внешний интерфейс для анализатора спектра и сигналов R&S®FSW и осциллографа R&S®RTP. Каждый R&S®FE110SR полностью охарактеризован в процессе производства. Как только R&S®FE110SR подключается по локальной сети, данные коррекции, хранящиеся во внешнем интерфейсе, автоматически передаются в базовый блок. Это обеспечивает полностью откалиброванное решение и сокращает время и оборудование, необходимые для настройки и калибровки, одновременно повышая точность измерений.

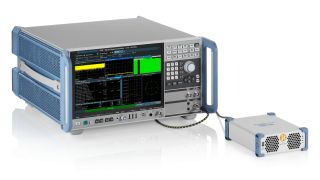

R&S®FSW с подключенным фронтэндом

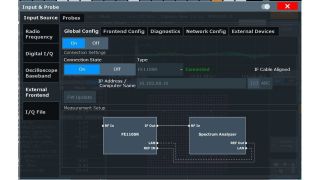

Простота эксплуатации

R&S®FE110SR идеально вписывается в концепцию работы анализатора сигналов R&S®FSW и осциллографа R&S®RTP. Требуется всего три соединения (LAN, IF и REF частота) между frontend и базовыми блоками. Настройка автоматизированных измерений проста и надежна, поскольку не нужно программировать несколько приборов.



Превосходные характеристики сигнала

Генерация широкополосных модулированных сигналов с превосходным качеством модуляции имеет важное значение при разработке продуктов для автомобильных радаров или мобильной связи следующего поколения. R&S®FE110SR обладает выдающимся качеством модуляции. Сигнал 5G NR с полосой пропускания канала 2 ГГц (960 кГц SCS) и модуляцией QPSK можно анализировать с помощью EVM лучше -39 дБ (при 88 ГГц). Это превосходное качество модуляции сохраняется в широком динамическом диапазоне.

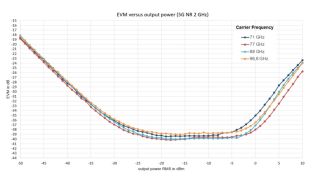

Значения EVM в зависимости от выходной мощности на разных центральных частотах

Умные аксессуары

Внешние полосовые фильтры оптимизируют характеристики шпуров и доступны в качестве опций для R&S®FE110ST и R&S®FE110SR. Волноводные полосовые фильтры R&S®FE110-Zxx имеют низкие вносимые потери и превосходный коэффициент стоячей волны напряжения. Характеристики устройства хранятся в EPROM. Кабельное соединение обеспечивает передачу данных на базовые приборы. Эти данные автоматически учитываются базовыми блоками для полностью калиброванного решения.

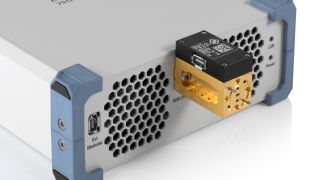

FE110SR с подключенным полосовым фильтром FE110-Zxx

Компактный форм-фактор

Компактная конструкция позволяет размещать R&S®FE110ST близко к тестируемому устройству. Это минимизирует длину дополнительных линий ВЧ-питания, которые могут увеличить потери. Небольшое расстояние до ИУ снижает пульсацию уровня по частоте и улучшает качество сигнала. Регулировка высоты входного каскада R&S®ZZA-FE01 имеет регулируемые ножки и универсальные точки крепления, которые позволяют гибко позиционировать R&S®FE110ST в камере.

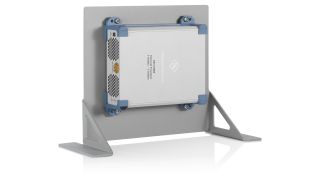

Установленный передний блок с регулировкой высоты переднего блока R&S®ZZA-FE01

Многоканальный анализ

Для многоканальных тестовых установок подключите до четырех модулей R&S®FExx к осциллографу R&S®RTP. Выберите между сигналом «Coupled LO» или «Coupled Ref» для синхронизации внешних модулей Frontend. Выполните многоканальный анализ сигнала на основе данных IQ интерфейса R&S®RTP-K11 IQ SW или с помощью специальных опций анализа программного обеспечения для анализа R&S®VSE, например, опции измерения R&S®VSE-K146 5G MIMO.

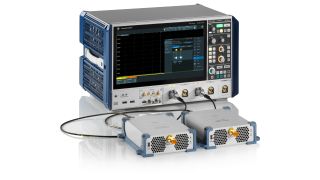

Осциллограф R&S®RTP с двумя модулями R&S®FE110SR

Доступные варианты

Внешние Аксессуары

R&S®FE110-Z01

Полосовой фильтр

Внешний полосовой фильтр (75–90 ГГц) для R&S®FE110ST и R&S®FE110SR



R&S®FE110-Z02

Полосовой фильтр

Внешний полосовой фильтр (80–95 ГГц) для R&S®FE110ST и R&S®FE110SR



R&S®FE110-Z03

Полосовой фильтр

Внешний полосовой фильтр (85–105 ГГц) для R&S®FE110ST и R&S®FE110SR



R&S®FE110-Z04

Полосовой фильтр

Внешний полосовой фильтр (94–110 ГГц) для R&S®FE110ST и R&S®FE110SR



R&S®FE110-Z10

Полосовой фильтр

Внешний полосовой фильтр (70–86 ГГц) для R&S®FE110ST и R&S®FE110SR



R&S®FE110-Z11

Полосовой фильтр

Внешний полосовой фильтр (76–92 ГГц) для R&S®FE110ST и R&S®FE110SR



R&S®FE110-Z12

Полосовой фильтр

Внешний полосовой фильтр (82–98 ГГц) для R&S®FE110ST и R&S®FE110SR



R&S®FE110-Z13

Полосовой фильтр

Внешний полосовой фильтр (88–104 ГГц) для R&S®FE110ST и R&S®FE110SR



R&S®FE110-Z14

Полосовой фильтр

Внешний полосовой фильтр (100–115 ГГц) для R&S®FE110ST и R&S®FE110SR



R&S®FE110-Z20

Переходник волновод-волновод WR10

Волноводная секция прямая. Длина: 40мм



R&S®WCA110

Коаксиальный волноводный адаптер, WR10 на 1 мм (f)

75 ГГц - 110 ГГц



R&S®WTA-110

Настраиваемый аттенюатор волновода

75 ГГц - 110 ГГц, волновод WR10



R&S®SGH110G20

Стандартная рупорная антенна

75–110 ГГц, 20 дБи Соединитель волноводный WR10



R&S®SGH110G25

Стандартная рупорная антенна

75–110 ГГц, 25 дБи Соединитель волноводный WR10



Механические принадлежности

R&S®ZZA-FE01

Регулировка высоты передней части

Комплект для регулировки высоты и монтажа внешних фасадов.
Возможен горизонтальный или вертикальный монтаж.



Инструменты

R&S®ZCTW

Динамометрический ключ для винтов фланца волновода
