R&S®FE170SR Внешний интерфейс

СУБТЕРАГЕРЦОВЫЙ ДИАПАЗОН — ПРЕВОСХОДЯ ОЖИДАНИЯ

Ключевые факты

• Полностью откалиброванное решение
• Простая эксплуатация
• Полная автоматизация
• Продуманные периферийные устройства
• Компактные конструкции

Расширение частотных диапазонов до наушников D (от 110 до 175 ГГц)

Входной каскад R&S®FE170SR идеально подходит для субтерагерцовой сети и 6G на ранних стадиях исследований. В результате расширения диапазона частотного анализатора сигналов R&S®FSW и осциллографа R&S®RTP происходит расширение, и благодаря возможностям работы в цепи D (от 110 ГГц до 175 ГГц) разработчики могут создать новое поколение сетей мобильной связи. Простое и полностью откалиброванное решение совместимо с нашими генераторами сигналов, анализаторами и осциллографами. Просто подключите его и приступайте к созданию сетей мобильной связи следующего поколения уже сегодня.

Особенности и преимущества

• Полностью откалиброванное решение

• Простая эксплуатация

• Превосходные характеристики сигналов

• Продуманные периферийные устройства

• Компактные конструкции

Полностью откалиброванное решение

Внешний входной каскад R&S®FE170SR предназначен для анализа сигналов и сигналов R&S®FSW и осциллографа R&S®RTP. Характеристики каждого входного каскада R&S®FE170SR полностью развиты во время производства. При подключении входного каскада R&S®FE170SR по локальной сети хранящиеся на нем данные коррекции автоматически передаются на базовый блок. Это гарантирует полностью откалиброванное решение, а также снижает затраты времени и затраты на изменение и калибровку, что означает повышение точности измерений.

Простая эксплуатация

Входной каскад R&S®FE170SR идеально включен в принцип работы анализатора сигналов R&S®FSW и осциллографа R&S®RTP. Требуются только три соединения (разъемы LAN, IF и REF) между входным каскадом и базовыми блоками. Автоматизированные измерения просто и надежно настраиваются, т.е. к. Отсутствует необходимость в программировании ряда приборов.

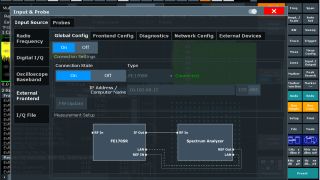

Подключение R&S®FE170SR

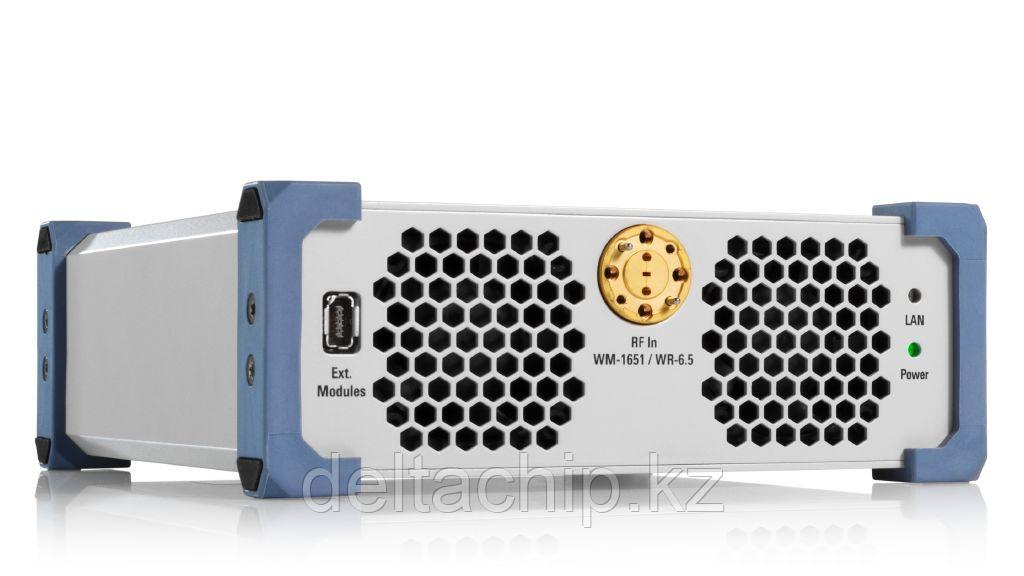

R&S®FSW с подключенным входным каскадом R&S®FE170SR

Превосходные характеристики сигналов

Генерирование широкополосных модулированных сигналов с превосходным качеством модуляции играет решающую роль при разработке нового поколения сетей мобильной связи и автомобильных радаров. R&S®FE170SR обладает превосходным качеством модуляции. Сигнал 5G NR с полосой канала 2 ГГц (960 кГц SCS) и модуляцией QPSK можно анализировать с модулем вектора ошибок лучше -36 дБ (при 148 ГГц). Это отличное качество модуляции в широком динамическом измерении.

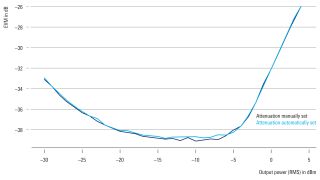

Значения модуляции вектора ошибок в зависимости от выходной мощности СКЗ

Измеренный модуль вектора сигнала ошибки 5G NR (полоса пропускания 2 ГГц, 960 кГц SCS, QPSK) на центральной частоте 148 ГГц.

Продуманные периферийные устройства

Внешние полосовые фильтры оптимизируют работу с паразитными излучателями и являются дополнением к R&S®FE170ST и R&S®FE170SR. Волноводные полосовые фильтры R&S®FE170-Z01, R&S®FE170-Z02 и R&S®FE170-Z03 передают малые переносимые потери и превосходный коэффициент стоячей волны. Характеристики этих устройств хранятся в СППЗУ. Простое кабельное соединение для передачи данных на базовые устройства. Эти данные автоматически включаются в комплект полностью калиброванного решения.

Компактные конструкции

Благодаря компактному дизайну R&S®FE170SR можно размещать вблизи испытуемого устройства. Это позволяет свести к минимуму длину дополнительных ВЧ-линий, которые могут привести к потерям. Универсальные точки крепления и регулируемые опоры обеспечивают гибкость при установке R&S®FE170SR в испытательную установку. Разъем волновода R&S®WR6.5 позволяет напрямую подключать испытуемое устройство или антенну в режиме эфирных измерений.

Доступные варианты

Внешнее оборудование

R&S®FE170-Z01

Полосовой фильтр

Внешний полосовой фильтр (110–136 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z02

Полосовой фильтр

Внешний полосовой фильтр (126–153 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z03

Полосовой фильтр

Внешний полосовой фильтр (143–170 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z04

Полосовой фильтр

Внешний полосовой фильтр (160–175 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z10

Полосовой фильтр

Внешний полосовой фильтр (110–126,25 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z11

Полосовой фильтр

Внешний полосовой фильтр (116,25–132,5 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z12

Полосовой фильтр

Внешний полосовой фильтр (122,5–138,75 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z13

Полосовой фильтр

Внешний полосовой фильтр (128,75–145 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z14

Полосовой фильтр

Внешний полосовой фильтр (135–151,25 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z15

Полосовой фильтр

Внешний полосовой фильтр (141,25–157,5 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z16

Полосовой фильтр

Внешний полосовой фильтр (147,5–163,75 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z17

Полосовой фильтр

Внешний полосовой фильтр (153,75–170 ГГц) для R&S®FE170ST и R&S®FE170SR

R&S®FE170-Z20

Адаптер волновода R&S®WR6.5

Прямой участок волновода. Длина: 40 мм

R&S®FE170-Z50

TX PA 110-170 ГГц

Внешний усилитель (110-170 ГГц) для повышающего преобразователя FE170ST

R&S®SGH170G20

Механические принадлежности

R&S®ZZA-FE01

Регулировка высоты передней части

Комплект для регулировки высоты и монтажа внешних фасадов.
Возможен горизонтальный или вертикальный монтаж.

Инструменты

R&S®ZCTW

Динамометрический ключ для винтов фланца волновода
