R&S®FC330SR Преобразователь частоты

СУБТЕРАГЕРЦОВЫЙ ДИАПАЗОН — ПРЕВОСХОДЯ ОЖИДАНИЯ

Ключевые факты

• Полная поддержка диапазона H от 220 ГГц до 330 ГГц
• Сверхширокая полоса промежуточной частоты до 35 ГГц
• Малые потери при преобразовании благодаря встроенному усилителю промежуточной частоты
• Превосходное качество сигнала
• Высокоэффективный внешний усилитель диапазона H

Расширение диапазона частот от 220 ГГц до 330 ГГц для анализа сигналов

Преобразователи частоты R&S®FC330ST и R&S®FC330SR предназначены для повышающего и понижающего преобразования сигналов промежуточной частоты (IF) в диапазоне высоких частот от 220 ГГц до 330 ГГц. Высокоэффективный смеситель с низкими потерями при преобразовании обеспечивает точность измерений, а встроенный усилитель промежуточной частоты повышает чувствительность и рабочие характеристики сигналов. Преобразователи частоты R&S®FC330 поддерживают широкий диапазон промежуточных частот до 35 ГГц для передачи и приема сверхширокополосных сигналов.
Дополнительный внешний усилитель R&S®FC330-Z50 имеет малый коэффициент шума и способен увеличивать выходную мощность передатчика или в качестве малошумящего усилителя улучшать чувствительность приемника.

Особенности и преимущества

• Полная поддержка диапазона H

• Сверхширокополосная работа до 35 ГГц

• Превосходное качество сигнала

• Высокоэффективный внешний усилитель

Полная поддержка диапазона H

Преобразователи частоты R&S®FC330SR для повышающего и понижающего преобразования охватывают все частоты в диапазоне от 220 ГГц до 330 ГГц, а волноводный ВЧ-разъем WR3.4 соответствует стандарту WR3 EIA. Набор из пяти внешних полосовых фильтров, каждый из которых имеет полосу 30 ГГц, обеспечивает гибкую эксплуатацию и сводит к минимуму помеховые сигналы. Эти фильтры помогают выборочно устранять сигналы боковой полосы и гетеродина для обеспечения превосходной работы во всем диапазоне частот.

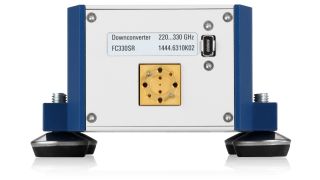

Понижающий преобразователь частоты R&S®FC330SR

Сверхширокополосная работа до 35 ГГц

Благодаря диапазону промежуточных частот от 1 ГГц до 35 ГГц преобразователь R&S®FC330 способен передавать широкополосные сигналы и дает пользователю множество вариантов для выбора наилучшего сочетания промежуточной частоты и гетеродина. Для каждого преобразователя частоты на заводе составляется спецификация, а данные измерений и юстировки поставляются на USB-носителе. Гибкая настройка обеспечивает точное управление системой и возможность генерирования конкретной радиочастоты. Это идеальное решение для широкого спектра задач.

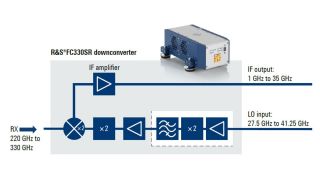

Блок-схема R&S®FC330SR

Превосходное качество сигнала

Превосходное качество сигнала обеспечивается даже в субтерагерцовом диапазоне путем комбинирования высокоэффективного генерирования и анализа промежуточной частоты с уникальными рабочими характеристиками преобразователей частоты R&S®FC330.

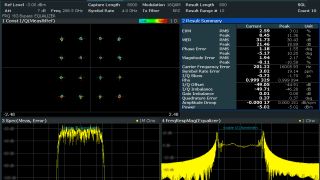

Измерение модуля вектора ошибок для сигнала с одной несущей

Модуляция 16QAM с символьной скоростью 4 ГГц на несущей частоте 286,5 ГГц; устройства: R&S®SFI100A, R&S®SMA100B, R&S®FC330ST/SR и R&S®FSW43.

Высокоэффективный внешний усилитель

Внешний усилитель R&S®FC330-Z50 работает в диапазоне частот от 220 ГГц до 330 ГГц. Электропитание может поступать непосредственно от R&S®FC330. Усилитель обеспечивает типичный коэффициент усиления 15 дБ и сигналы с выходной мощностью до +8 дБмВт (измерение в точке насыщения). Малый коэффициент шума означает, что усилитель работает в направлениях передачи (TX) и приема (RX).

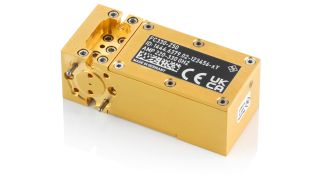

Внешний усилитель R&S®FC330-Z50

Доступные Варианты

Внешнее оборудование

R&S®FC330-Z01

Полосовой фильтр

Внешний полосовой фильтр (220–250 ГГц) для преобразователя FC330ST и FC330SR

R&S®FC330-Z02

Полосовой фильтр

Внешний полосовой фильтр (240–270 ГГц) для преобразователя FC330ST и FC330SR

R&S®FC330-Z03

Полосовой фильтр

Внешний полосовой фильтр (260-290 ГГц) для преобразователя FC330ST и FC330SR

R&S®FC330-Z04

Полосовой фильтр

Внешний полосовой фильтр (280-310 ГГц) для преобразователя FC330ST и FC330SR

R&S®FC330-Z05

Полосовой фильтр

Внешний полосовой фильтр (300-330 ГГц) для преобразователя FC330ST и FC330SR

R&S®FC330-Z20

WR3.4 Адаптер волновод-волновод

Секция волновода прямая. Длина: 400мм

R&S®FC330-Z50

AMP 220-330 ГГц

Внешний усилитель для преобразователя FC330ST и FC330SR

R&S®SGH330G25

Стандартная рупорная антенна

220–330 ГГц, 25 дБи Разъем волноводный WM-864 (WR3.4)

R&S®WTA-325

Настраиваемый аттенюатор волновода

220 ГГц - 325 ГГц; Волновод WR3.4

Инструменты

R&S®ZCTW

Динамометрический ключ под винты для волноводных фланцев
