R&S®WinIQSIM2™ ПО для имитации

Генерирование I/Q-сигналов для стандартов цифровой радиосвязи

Ключевые факты

• Интуитивно-понятное ПО для ПК для универсальной генерации сигналов
• Большое количество стандартов сотовой и беспроводной связи
• Генерация сигналов для спутниковых и телерадиовещательных систем
• Пользовательская цифровая модуляция для пользовательских сигналов
• Поддержка большого диапазона генераторов сигналов от компании Rohde & Schwarz

ПО на базе ПК для гибкой генерации сигналов

ПО R&S®WinIQSIM2™ специально разработано для простой генерации сигналов с цифровой модуляцией на ПК.
Графический пользовательский интерфейс обеспечивает интуитивно-понятное управление, предлагая удобный способ формирования сигналов в соответствии со стандартами для множества настраиваемых цифровых стандартов и генерации многочастотных и многосегментных сигналов. Благодаря этим функциональным возможностям программное обеспечение R&S®WinIQSIM2™ обеспечивает выполнение широкого диапазона прикладных задач.

Особенности и преимущества

• Множество цифровых стандартов

• Дополнительные системы в ПО R&S®WinIQSIM2™

• Улучшенная графика

• Удобное подключение

Множество цифровых стандартов

ПО R&S®WinIQSIM2™ поддерживает различные стандарты TDMA и CDMA, основные стандарты беспроводной локальной сети и последние стандарты OFDM для мобильной связи, включая LTE и 5G NR.
Возможна генерация сигналов для спутниковой навигации, а также для стандартов телерадиовещания DVB и DAB.

Цифровые стандарты, поддерживаемые ПО R&S®WinIQSIM2™

Дополнительные системы в ПО R&S®WinIQSIM2™

• Настраиваемая цифровая модуляция для формирования пользовательских модулированных сигналов
• Формирование многочастотных немодулированных сигналов
• Объединение нескольких цифровых сигналов в многочастотный сигнал
• Плавное формирование последовательностей сигналов с функцией создания многосегментных сигналов
• Генерация и добавление аддитивного белого гауссовского шума в сигнал
• Функция импорта I/Q-отсчетов

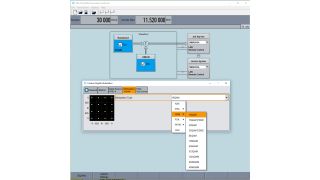

Настраиваемая цифровая модуляция с использованием ПО R&S®WinIQSIM2™

Улучшенная графика

Пользовательский интерфейс R&S®WinIQSIM2™ может отображать до трех индивидуально настраиваемых графиков для простой проверки сигналов. На графиках может отображаться:

• Зависимость I и Q от времени
• Зависимость амплитуды и фазы от времени
• Диаграмма сигнального созвездия
• Спектр
• Глазковая диаграмма
• Дополнительная интегральная функция распределения (CCDF)

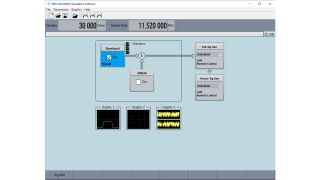

ПО WinIQSim2 с тремя включенными графиками

Удобное подключение

Сигналы, генерируемые программным обеспечением R&S®WinIQSIM2™, могут передаваться прямо в поддерживаемый генератор сигналов через интерфейсы GPIB, USB и LAN. Сигналы также могут сохраняться локально на ПК и впоследствии передаваться с помощью USB-накопителя.
Управление прибором возможно с помощью подключения к удаленному рабочему столу по локальной сети.

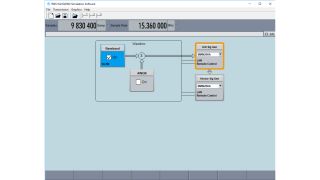

Подключается к генератору SMW200A для передачи сигналов
