R&S®RF Ports программное обеспечение синхронизации

Ключевые факты

• Калибровка многоканальных схем R&S®SMW200A
• Синхронизация по амплитуде, времени и фазе
• Автоматизированный пользовательский сбор коррекционных данных
• Предопределенные процедуры калибровки
• Интуитивно-понятный пользовательский интерфейс с пошаговым руководством пользователя

Интуитивно-понятное ПО синхронизации ВЧ-портов для многоканальных схем R&S®SMW200A

ПО R&S®RF Ports Alignment с опцией R&S®SMW-K545 от компании Rohde & Schwarz — стандартное специализированное решение для калибровки многоканальных схем SMW по амплитуде, времени и фазе. ПО RF Ports Alignment автоматически собирает полученные коррекционные данные для многоканальной схемы, используя подключенный векторный анализатор цепей, такой как R&S®ZNA или R&S®ZNB.
Благодаря интуитивно-понятному пользовательскому интерфейсу инженер-испытатель легко проходит процедуру калибровки шаг за шагом.
Калиброванная многоканальная схема позволяет просто выполнять испытания как передовых систем беспроводной связи, так и радиолокационных приемников.

Особенности и преимущества

• Специализированная процедура калибровки

• Калибровка и имитация точного угла прихода сигнала

• Калибровка в опорной плоскости

Специализированная процедура калибровки

Дружественный графический пользовательский интерфейс

Четкое графическое отображение приборов и кабельных соединений в графическом пользовательском интерфейсе ПО обеспечивает быструю безошибочную настройку схемы. Интуитивно-понятный интерфейс помогает пользователям проходить отдельные этапы процедуры калибровки.

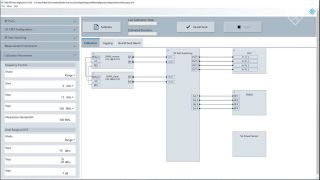

Интуитивно-понятный пользовательский интерфейс ПО R&S®RF Ports Alignment

Калибровка и имитация точного угла прихода сигнала

Синхронизация по амплитуде, времени и фазе

Для реалистичной имитации угла прихода сигнала необходимо выполнить не только взаимную привязку ВЧ-портов по фазе, но и точную начальную калибровку по частоте, амплитуде и фазе. ПО R&S®RF Ports Alignment автоматически поддерживает такую калибровку многопортовых систем генерации сигналов. Без калибровки ВЧ-портов невозможно гарантировать, что отклонения сигналов между ВЧ-портами поддерживаются системой испытаний в соответствии с ее характеристиками.

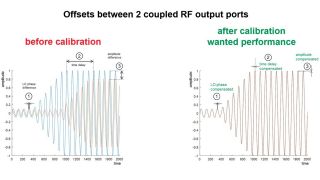

Синхронизация по фазе, амплитуде и времени

Калибровка в опорной плоскости

Точные воспроизводимые многоканальные схемы измерения

Так как угол прихода сигнала в приемнике определяется на базе относительных отклонений между ВЧ-портами, эти отклонения также измеряются для калибровки. Опорная плоскость синхронизации портов в приемнике используется в качестве уровня калибровки. Отклонения автоматически записываются, коррекционные данные рассчитываются и загружаются в генераторы сигналов. Воспроизводимые углы прихода сигнала имитируются с использованием коррекционных данных.

Схема калибровки синхронизации ВЧ-портов
