Умножитель частоты R&S®SZM

Ключевые факты

• Диапазон частот: от 50 ГГц до 170 ГГц
• Широкий динамический диапазон при установке опции аттенюатора с электронным или механическим управлением
• Простое управление с помощью USB-управления R&S®SZM с помощью высокопроизводительного аналогового генератора сигналов R&S®SMA100B (для этого на R&S®SMA100B должна быть установлена ​​опция R&S®SMAB-K554)
• Высокое качество сигнала при использовании в качестве источника сигнала высокопроизводительного аналогового генератора сигналов R&S®SMA100B

Точная регулировка выходных уровней при установке опции аттенюатора с электронным или механическим управлением

Семейство умножителей частоты R&S®SZM сочетает в себе простоту использования и точные выходные уровни в диапазоне частот от 50 ГГц до 170 ГГц. Они могут использоваться в различных приложениях, например, в автомобильном секторе с дальномерными радарами, в астрономии со сложными телескопами и в радиолокационной интерферометрии для анализа поверхности Земли. Семейство умножителей частоты состоит из моделей R&S®SZM75 (от 50 ГГц до 75 ГГц), R&S®SZM90 (от 60 ГГц до 90 ГГц), R&S®SZM110 (от 75 ГГц до 110 ГГц), R&S®SZM140 (от 90 ГГц до 140 ГГц) и R&S®SZM170 (от 110 ГГц до 170 ГГц). В зависимости от выбранного базового блока в качестве опций могут быть установлены высокая выходная мощность, аттенюатор или изолятор. Для упрощения работы все три опции интегрированы в тот же корпус, что и умножитель частоты. Для управления R&S®SZM через USB необходимо установить опцию R&S®SMAB-K554 на генераторе сигналов R&S®SMA100B. Эта комбинация работает как единое устройство, позволяя пользователям напрямую вводить требуемую частоту и целевой уровень на выходе R&S®SZM в графическом интерфейсе пользователя R&S®SMA100B.

Особенности и преимущества

• Широкий диапазон частот

• Универсальная концепция опций

• Широкий динамический диапазон

• Простота в обращении

• Высокое качество сигнала

Широкий диапазон частот

• Диапазоны частот от 50 ГГц до 75 ГГц, от 60 ГГц до 90 ГГц, от 75 ГГц до 110 ГГц, от 90 ГГц до 140 ГГц и от 110 ГГц до 170 ГГц
• Две модели (например, R&S®SZM75 и R&S®SZM110) охватывают широкий диапазон частот от 50 ГГц до 110 ГГц.

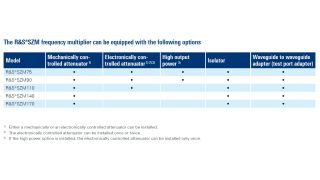

Универсальная концепция опций

Семейство умножителей частоты R&S®SZM может быть оснащено опциями высокой мощности или дополнительными механически или электронно управляемыми аттенюаторами. В зависимости от выбранного базового блока, в качестве опций могут быть установлены высокая выходная мощность, аттенюатор или изолятор. Для упрощения работы все три опции интегрированы в тот же корпус, что и умножитель частоты. Дополнительный изолятор Фарадея подавляет отражения и обеспечивает определенное согласование на выходе волновода. Наконец, также может быть подключен дополнительный адаптер тестового порта (TPA), который механически защищает выход R&S®SZM.

Широкий динамический диапазон

Дополнительный аттенюатор с механическим или электронным управлением

R&S®SZM можно удобно управлять через USB с помощью микроволнового генератора сигналов R&S®SMA100B. Для управления R&S®SZM через USB необходимо установить опцию R&S®SMAB-K554 на генераторе сигналов R&S®SMA100B. Эта комбинация работает как единое устройство, позволяя пользователям напрямую вводить нужную частоту, а с помощью механически или электронно управляемого аттенюатора также и целевой уровень на выходе R&S®SZM на R&S®SMA100B.

• Опция аттенюатора с механическим управлением и динамическим диапазоном 40 дБ (тип.)
• Электронно-управляемый аттенюатор с динамическим диапазоном 15 дБ (тип.), если он установлен один раз, соответственно 30 дБ (тип.), если он установлен дважды; если опция высокой мощности не установлена, опция электронно-управляемого аттенюатора может быть установлена ​​дважды

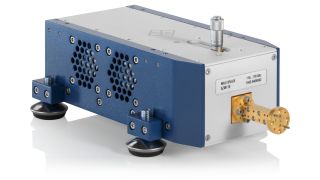

R&S®SZM170 с механически управляемым аттенюатором

Простота в обращении

• Автоматическое обнаружение и удобное управление R&S®SZM с помощью генератора СВЧ-сигналов R&S®SMA100B через USB при установке опции R&®SMAB-K554 на R&S®SMA100B
• Простая настройка с помощью комплексного решения, состоящего из R&S®SMA100B, R&S®SZM и опционального аттенюатора с механическим или электронным управлением
• Настройка частоты на R&S®SMA100B с учетом подключенного R&S®SZM
• Настройка уровня на R&S®SMA100B с учетом подключенного R&S®SZM (только для встроенного аттенюатора)
• Автоматическая коррекция частотной характеристики предварительно откалиброванного R&S®SZM, включая аттенюатор, с помощью R&S®SMA100B
• Для частотно-, фазо- и импульсно-модулированных сигналов
• Дополнительный адаптер тестового порта (TPA) представляет собой прямой волновод и упрощает подключение тестируемого устройства; он защищает внутренние узлы и их фланцы и может быть легко заменен в случае повреждения.
• Дополнительный изолятор Фарадея подавляет отражения и обеспечивает определенное согласование на выходе волновода.

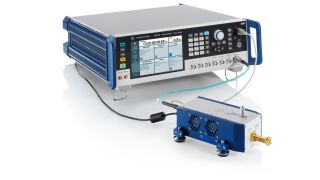

R&S®SMA100B с R&S®SZM170

Испытательная установка, включающая генератор СВЧ-сигналов R&S®SMA100B и умножитель частоты R&S®SZM170.

Высокое качество сигнала

• Очень низкий однополосный фазовый шум при использовании в качестве источника высокопроизводительного генератора СВЧ-сигналов R&S®SMA100B
• Высокая точность выходного уровня при установке опции аттенюатора с механическим или электронным управлением
• Превосходное соответствие при установке опции изолятора

Доступные модели

R&S®SZM75 Умножитель частоты

Диапазон частот

50 ГГц - 75 ГГц

R&S®SZM90 Умножитель частоты

Диапазон частот

60 ГГц - 90 ГГц

R&S®SZM110 Умножитель частоты

Диапазон частот

75 ГГц - 110 ГГц

R&S®SZM140 Умножитель частоты

Диапазон частот

90 ГГц - 140 ГГц

R&S®SZM170 Умножитель частоты

Диапазон частот

110 ГГц - 170 ГГц
