R&S®NRPxxS/SN/SN-V трехканальные диодные датчики мощности

Датчики мощности с интерфейсом USB и LAN

Ключевые факты

• Быстрые и точные измерения мощности немодулированных и модулированных сигналов
• 100000 показаний/с
• Управление и мониторинг по LAN и USB
• Датчики для систем высокой мощности
• Гибкий режим работы с базовым блоком R&S®NRX

Быстрые, точные и оснащенные функциями для измерения немодулированных и модулированных сигналов

В датчиках мощности R&S®NRPxxS/SN применяются три отдельных диодных канала, каждый из которых используется в оптимальном диапазоне детектора. В результате появляется возможность определять среднюю мощность с высокой точностью, не зависящей от типа модуляции. На результаты измерения существенно влияют сигналы помех или гармоники. В связи с этим датчики мощности R&S®NRPxxS/SN ведут себя аналогично тепловым датчикам мощности, но работают значительно быстрее. Они обеспечивают динамический диапазон до 93 дБ с превосходным нижним ограничением измерения, составляющим –70 дБмВт.

Особенности и преимущества

• Универсальный датчик мощности

• Динамический диапазон 93 дБ

• Беспрецедентные скорость измерения и точность

• Новый быстрый режим

• Датчики для систем высокой мощности

• Трехканальный диодный датчик мощности для термовакуумной камеры (TVAC)



Универсальный датчик мощности

Идеальное решение для многих задач

Трехканальные диодные датчики мощности подходят для решения большого числа задач, поскольку они поддерживают режим непрерывного усреднения, режим усреднения серии импульсов, режим усреднения в пределах тайм-слота, режим усреднения в пределах строба и измерения кривых. Обладая выдающимися характеристиками и беспрецедентной скоростью и точностью измерений, эти датчики могут использоваться для точных измерений средней мощности сигналов беспроводной связи, таких как GSM и 3GPP, а также сигналов с большими полосами частот, таких как LTE, LTE-Advanced или 5G.

Просто небольшая часть семейства R&S®NRPxxS(N)

Динамический диапазон 93 дБ

Усовершенствованная трехканальная концепция

В датчиках мощности R&S®NRPxxS(N) применяются три отдельных диодных канала, каждый из которых используется в оптимальном диапазоне детектора. Средняя мощность может определяться с высокой точностью независимо от типа модуляции. На результаты измерения существенно влияют сигналы помех или гармоники. В связи с этим датчики мощности R&S®NRPxxS(N) ведут себя аналогично тепловым датчикам мощности, но работают значительно быстрее и имеют широкий динамический диапазон до 93 дБ.

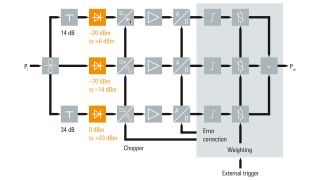

Инновационная трехканальная концепция

Беспрецедентные скорость измерения и точность

Даже на низких уровнях до -70 дБмВт

Для повышения точности измерений на низких уровнях необходимо выполнить усреднение нескольких измеренных значений. При усреднении уменьшается компонент шума, но также замедляется выполнение измерения. Поэтому датчики мощности R&S®NRPxxS (N) были разработаны с учетом чрезвычайно низкого уровня шума при измерениях.
Датчики мощности R&S®NRPxxS (N) могут выполнять измерения до нижнего предела –70 дБмВт с самой высокой скоростью и точностью, доступными в настоящее время на рынке.

Новый быстрый режим

Измерения со неограниченным временем выполнения и скоростью до 100000 измерений/с

В режиме быстрого непрерывного усреднения датчики мощности R&S®NRPxxS (N) могут выполнять до 100000 запускаемых измерений/с с минимальным временем повторения запуска 100 мкс без потери результатов измерений. Эта скорость измерений достигается за счет использования режима буферизации. В режиме буферизации все измеренные данные собираются внутри датчика и передаются в одном блоке на хост датчика. Датчики R&S®NRPxxS (N) работают в новом быстром режиме без ограничений по времени!

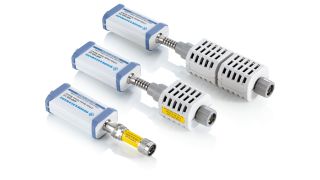

Датчики для систем высокой мощности

Выполняйте измерения мощности до 30 Вт

Трехканальные диодные датчики высокой мощности R&S®NRP18S-10, R&S®NRP18S-20 и R&S®NRP18S-25 состоят из датчиков R&S®NRP18S и аттенюатора восходящего канала 10/20/25 дБ. Они могут измерять мощность максимум до 2, 15 и 30 Вт. При использовании совместно с аттенюатором ошибки рассогласования между датчиком и аттенюатором автоматически устраняются. S-параметры аттенюатора определяются и сохраняются в датчике во время производства.

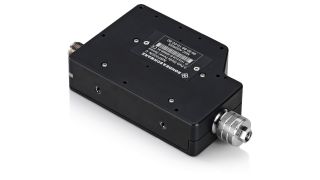

Трехканальный диодный датчик мощности для термовакуумной камеры (TVAC)

Специально разработан для использования в термовакуумных камерах (TVAC)

Датчик мощности R&S®NRPxxSN-V, совместимый с термовакуумной камерой (TVAC), разработан для систем спутниковой связи в диапазоне частот до 67 ГГц. Все компоненты проходят дегазацию в вакуумной камере в процессе производства, поэтому утечка газов сводится к минимуму. Благодаря возможности использования локальной сети, можно легко выполнять управление и контроль датчиков мощности с помощью внешнего (по отношению к камере) оборудования, а вентиляционные отверстия в корпусе обеспечивают выравнивание давления.



Доступные модели

R&S®NRP8S

Диапазон частот               10 MHz - 8 GHz

Диапазон уровня               -70 dBm - +23 dBm

Интерфейс LAN

Тип разъема                      N (m)

R&S®NRP8SN

Диапазон частот               10 MHz - 8 GHz

Диапазон уровня               -70 dBm - +23 dBm

Интерфейс LAN                ✔

Тип разъема                      N (m)



R&S®NRP18S

Диапазон частот               10 MHz - 18 GHz

Диапазон уровня               -70 dBm - +23 dBm

Интерфейс LAN

Тип разъема                      N (m)

R&S®NRP18SN

Диапазон частот               10 MHz - 18 GHz

Диапазон уровня               -70 dBm - +23 dBm

Интерфейс LAN                ✔

Тип разъема                      N (m)

R&S®NRP33S

Диапазон частот               10 MHz - 33 GHz

Диапазон уровня               -70 dBm - +23 dBm

Интерфейс LAN

Тип разъема                      3.5 mm (m)

R&S®NRP33SN

Диапазон частот               10 MHz - 33 GHz

Диапазон уровня               -70 dBm - +23 dBm

Интерфейс LAN                 ✔

Тип разъема                      3.5 mm (m)

R&S®NRP40S

Диапазон частот               50 MHz - 40 GHz

Диапазон уровня               -70 dBm - +20 dBm

Интерфейс LAN

Тип разъема                      2.92 mm (m)

R&S®NRP40SN

Диапазон частот               50 MHz - 40 GHz

Диапазон уровня               -70 dBm - +20 dBm

Интерфейс LAN                ✔

Тип разъема                      2.92 mm (m)

R&S®NRP50S

Диапазон частот               50 MHz - 50 GHz

Диапазон уровня               -70 dBm - +20 dBm

Интерфейс LAN

Тип разъема                      2.4 mm (m)

R&S®NRP50SN

Диапазон частот               50 MHz - 50 GHz

Диапазон уровня              -70 dBm - +20 dBm

Интерфейс LAN                ✔

Тип разъема                      2.4 mm (m)

R&S®NRP67S

Диапазон частот               50 MHz - 67 GHz

Диапазон уровня              -70 dBm - +20 dBm

Интерфейс LAN

Тип разъема                      1.85 mm (m)

R&S®NRP67SN

Диапазон частот               50 MHz - 67 GHz

Диапазон уровня              -70 dBm - +20 dBm

Интерфейс LAN                ✔

Тип разъема                      1.85 mm (m)

R&S®NRP18S-10

Диапазон частот               10 MHz - 18 GHz

Диапазон уровня              -60 dBm - +33 dBm

Интерфейс LAN

Тип разъема                      N (m)

R&S®NRP18S-20

Диапазон частот               10 MHz - 18 GHz

Диапазон уровня              -50 dBm - +42 dBm

Интерфейс LAN

Тип разъема                      N (m)

R&S®NRP18S-25

Диапазон частот               10 MHz - 18 GHz

Диапазон уровня              -45 dBm - +45 dBm

Интерфейс LAN

Тип разъема                      N (m)

R&S®NRP90S

Диапазон частот               50 MHz - 90 GHz

Диапазон уровня              -70 dBm - +20 dBm

Интерфейс LAN

Тип разъема                      1.35 mm (m) WCA12

R&S®NRP90S

Диапазон частот               50 MHz - 90 GHz

Диапазон уровня              -70 dBm - +20 dBm

Интерфейс LAN

Тип разъема                      1.00 mm (m)

R&S®NRP90SN

Диапазон частот               50 MHz - 90 GHz

Диапазон уровня              -70 dBm - +20 dBm

Интерфейс LAN                ✔

Тип разъема                      1.35 mm (m) WR 12 via WCA12-135

R&S®NRP33SN-V

Диапазон частот               10 MHz - 33 GHz

Диапазон уровня              -70 dBm - +23 dBm

Интерфейс LAN                ✔

Тип разъема                      3.5 mm (m)

R&S®NRP67SN-V

Диапазон частот               50 MHz - 67 GHz

Диапазон уровня              -70 dBm - +20 dBm

Интерфейс LAN                ✔

Тип разъема                      1.85 mm (m)

Доступные Варианты

Интерфейсные кабели

R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 0,75 м



R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 1,5 м



R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 3 м



R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 5 м



R&S®NRP-ZKC

USB-C interface cable, length: 0.75 m



R&S®NRP-ZKC

USB-C interface cable, length: 1.5 m



R&S®NRP-ZKC

USB-C interface cable, length: 3.0 m



R&S®NRP-ZK6

6-контактный интерфейсный кабель, длина 1,5 м



R&S®NRP-ZK6

6-контактный интерфейсный кабель, длина 3 м



R&S®NRP-ZK6

6-контактный интерфейсный кабель длиной 5 м



R&S®NRP-ZK8

Восьмипроводной кабель интерфейса длиной 1,50 м

Для подключения к R&S®NRX;



R&S®NRP-ZK8

Восьмипроводной кабель интерфейса USB длиной 3,00 м

Для подключения к R&S®NRX;



R&S®NRP-ZK8

Восьмипроводной кабель интерфейса длиной 5,00 м

Для подключения к R&S®NRX;

Интерфейсные принадлежности

R&S®NRP-Z5

USB-концентратор датчиков

К концентратору R&S®NRP-Z5 можно подключать до четырех датчиков R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное решение для запуска обеспечивает одновременный внутренний и внешний запуск всех подсоединенных датчиков.
