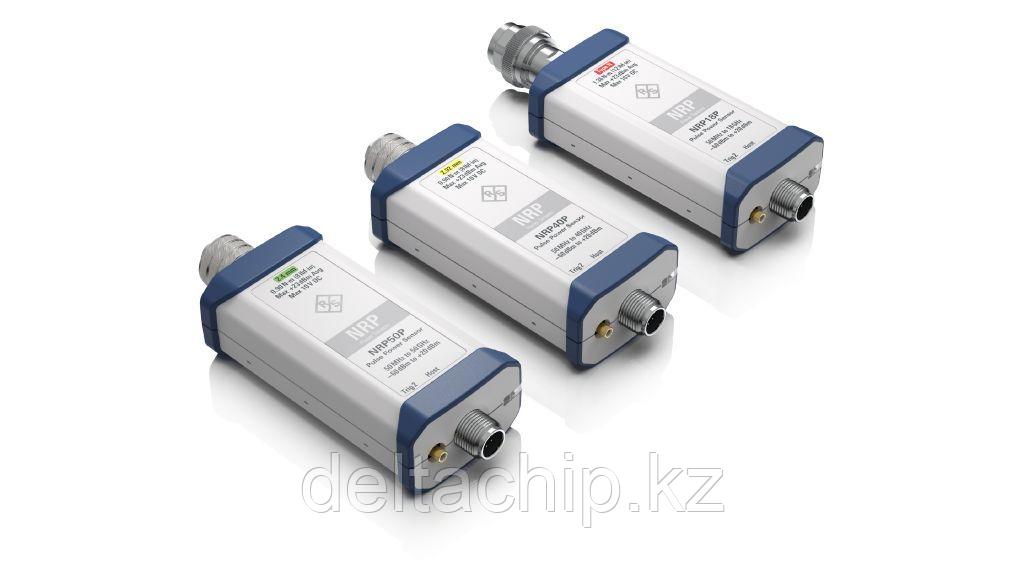

Датчик импульсной мощности R&S®NRPxxP

Ключевые факты

• Выдающиеся динамический диапазон и точность
• Режим высокого разрешения
• Максимальная скорость измерений
• Автоматический анализ импульсов
• Статистический анализ

Идеальный датчик мощности для радиолокационных систем

Датчики импульсной мощности R&S®NRPxxP идеально подходят для радиолокационных приложений. Импульсные характеристики и выходная мощность должны измеряться в процессе разработки или во время установки и обслуживания. Аналогичные измерения требуются при производстве радиолокационных систем и радиолокационных компонентов. Максимальная полоса пропускания видеосигнала 30 МГц и время нарастания/спада < 13 нс означают, что датчики могут измерять длительность импульсов длительностью всего 50 нс. Ключевые параметры импульса определяются автоматически для упрощения измерений и предотвращения ошибок при работе. За счет увеличения частоты дискретизации режим высокого разрешения для повторяющихся сигналов может отображать сильно увеличенные участки сигнала.

Особенности и преимущества

• Режим высокого разрешения

• Автоматический анализ импульсов

• Идеально подходит для радиолокационных систем

• Статистический анализ

• Режим триггерного передатчика

Режим высокого разрешения

Временное разрешение до 100 пс

Некоторые приложения требуют отображения сильно увеличенных участков сигнала, таких как нарастающий фронт импульса. Режим трассировки имеет разрешение 12,5 нс и требует высокой плотности выборки для улучшения графического отображения. Эквивалентная временная выборка с повторяющимися сигналами обеспечивает временное разрешение до 100 пс.

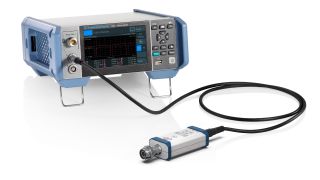

Тестовая установка с R&S®NRP18P и R&S®NRX

Автоматический анализ импульсов

Идеально подходит для R&S®NRX

Автоматический анализ импульса позволяет измерять важные параметры импульса, устраняя необходимость в сложных измерениях с маркерами. Изменения формы импульса немедленно учитываются в результатах измерений.

• Параметры времени: время нарастания/спада, время начала/остановки, ширина импульса, рабочий цикл, период импульса, время выключения импульса
• Параметры уровня: вершина импульса, основание импульса, пик, среднее значение, минимум, выброс (положительный и отрицательный)

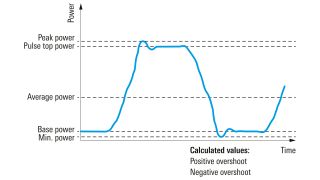

Временные параметры

Идеально подходит для радиолокационных систем

Проанализируйте импульсные и модулированные сигналы

Датчики импульсной мощности R&S®NRPxxP идеально подходят для анализа импульсных и/или модулированных сигналов. Высокая частота дискретизации 80 Мвыб/с позволяет восстанавливать огибающую мощности импульсов радара с временным разрешением 12,5 нс. Функция автоматического анализа импульсов может автоматически измерять 15 важных параметров импульсов для упрощения и ускорения тестирования.

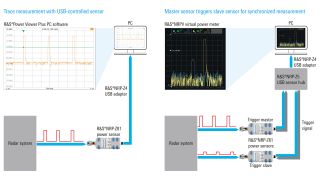

Измерение радиолокационного применения с помощью NRPxxP

Статистический анализ

Статистический анализ распределения амплитуды

Датчики импульсной мощности R&S®NRPxxP позволяют проводить статистический анализ распределения амплитуд шумоподобных сигналов для определения ключевых параметров, таких как пиковая мощность огибающей, средняя мощность и отношение пиковой мощности к средней. Измерение CCDF, CDF или PDF с использованием миллиона выборок может быть выполнено датчиками импульсной мощности R&S®NRPxxP менее чем за 25 мс при полной полосе пропускания видеосигнала.

Режим триггерного передатчика

с базовым блоком или R&S®NRP-Z5;

В сочетании с базовым блоком R&S®NRX или концентратором датчиков R&S®NRP-Z5 датчик импульсной мощности R&S®NRPxxP может использоваться в качестве источника триггера. В режиме отправителя триггера сигнал триггера получается из измеренного сигнала внутри датчика мощности и передается в базовый блок или концентратор датчиков для дальнейшего использования. Все другие подключенные датчики могут быть внешне запущены с использованием этого сигнала триггера.

Работа с R&S®NRP-Z5

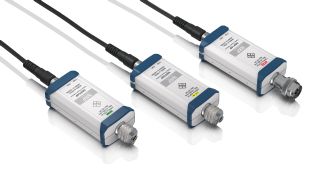

Доступные модели

R&S®NRP18P

Диапазон частот             50 МГц - 18 ГГц

Диапазон уровня            -60 дБм - 20 дБм

Тип разъема                    N(m)

R&S®NRP40P

Диапазон частот             50 МГц - 40 ГГц

Диапазон уровня            -60 дБм - +20 дБм

Тип разъема                    2,92 мм (м)

R&S®NRP50P

Диапазон частот             50 МГц - 50 ГГц

Диапазон уровня            -60 дБм - 20 дБм

Тип разъема                    2,4 мм (м)

Доступные Варианты

Интерфейсные кабели

Интерфейсные кабели

R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 0,75 м

R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 1,5 м

R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 3 м

R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 5 м

R&S®NRP-ZKC

USB-C interface cable, length: 0.75 m

R&S®NRP-ZKC

USB-C interface cable, length: 1.5 m

R&S®NRP-ZKC

USB-C interface cable, length: 3.0 m

R&S®NRP-ZK6

6-контактный интерфейсный кабель, длина 1,5 м

R&S®NRP-ZK6

6-контактный интерфейсный кабель, длина 3 м

R&S®NRP-ZK6

6-контактный интерфейсный кабель длиной 5 м

R&S®NRP-ZK8

Восьмипроводной кабель интерфейса длиной 1,50 м

Для подключения к R&S®NRX;

R&S®NRP-ZK8

Восьмипроводной кабель интерфейса USB длиной 3,00 м

Для подключения к R&S®NRX;

R&S®NRP-ZK8

Восьмипроводной кабель интерфейса длиной 5,00 м

Для подключения к R&S®NRX;

Интерфейсные принадлежности

R&S®NRP-Z5

USB-концентратор датчиков

К концентратору R&S®NRP-Z5 можно подключать до четырех датчиков R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное решение для запуска обеспечивает одновременный внутренний и внешний запуск всех подсоединенных датчиков.
